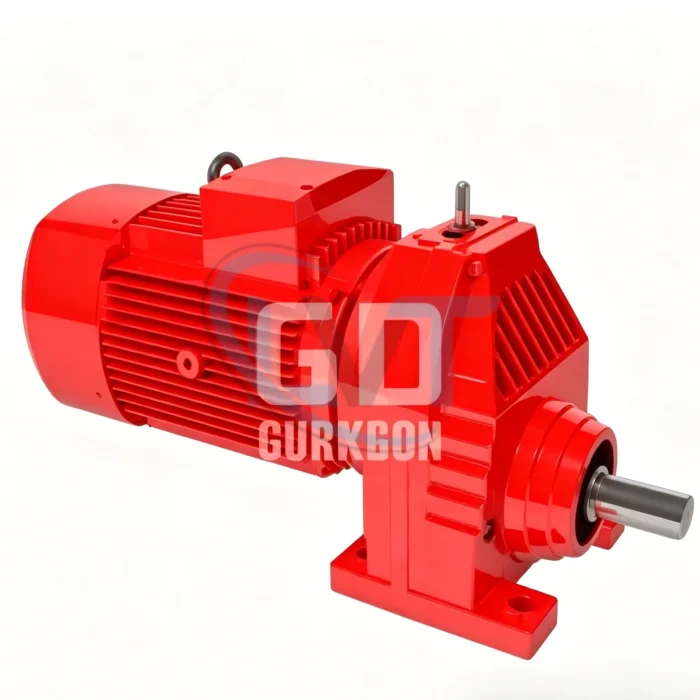

Động cơ giảm tốc bánh răng nghiêng một cấp GDRX Series – Single Stage Helical Gear Motor

Động cơ giảm tốc GDRX Series là phiên bản bánh răng nghiêng một cấp, lắp chân đế thuộc dòng GDR Helical Gear Motor của Guangda Transmission. Sản phẩm được thiết kế cho các ứng dụng không yêu cầu tỷ số truyền quá lớn nhưng cần hiệu suất truyền động cao, tốc độ đầu ra tương đối cao, kết cấu gọn và vận hành ổn định.

Tên sản phẩm hiển thị trên trang là GDRX Helical Gear Motor. Theo phần mô tả cấu trúc của nhà sản xuất, GDRX Type là Single-stage foot-mounted helical geared motor, có khoảng 6 cấp specification và phạm vi công suất đầu vào được nêu khoảng 0,12–45kW tùy size.

GDRX phù hợp với băng tải tốc độ trung bình, máy đóng gói, máy sản xuất, trục con lăn, thiết bị logistics và các cơ cấu không cần giảm tốc nhiều cấp.

Động cơ giảm tốc GDRX là gì?

GDRX là một cấu hình của GDR Series sử dụng duy nhất một cấp bánh răng nghiêng.

Thông tin chính:

• Series: GDR.
• Cấu hình: GDRX.
• Tên tiếng Anh: GDRX Helical Gear Motor.
• Loại truyền động: Single-stage Helical Gear Motor.
• Số cấp truyền: 1 cấp.
• Kiểu lắp: Foot-mounted – lắp chân đế.
• Đầu ra: Trục đặc theo hình cấu trúc sản phẩm.
• Số cấp specification: Khoảng 6 loại theo nội dung trang.
• Công suất đầu vào GDRX: Khoảng 0,12–45kW theo tài liệu hiển thị.
• Ứng dụng chính: Thiết bị yêu cầu tỷ số truyền nhỏ và tốc độ đầu ra tương đối cao.

So với GDR hoặc GDRF sử dụng hai hoặc ba cấp truyền, GDRX có cấu trúc đơn giản hơn và phù hợp hơn với các ứng dụng chỉ cần giảm tốc ở mức thấp.

Transmission function application area – Phạm vi ứng dụng truyền động

Theo nội dung trên trang, GDR Series là một loại gear reducer motor được phát triển từ hệ thống motor YE3 kết hợp bánh răng nghiêng chính xác cao.

Các đặc tính được nhà sản xuất nhấn mạnh gồm:

• Độ chính xác cao.
• Chất lượng truyền động cao.
• Hiệu suất truyền động cao.
• Khả năng truyền mô-men tốt.
• Độ tin cậy cao.
• Có thể lắp ở nhiều vị trí khác nhau tùy cấu hình.
• Phù hợp với nhiều loại thiết bị cơ khí tốc độ thấp và trung bình.
• Có thể kết hợp nhiều phụ kiện truyền động.

Theo yêu cầu ứng dụng, GDR Series có thể được trang bị:

• Motor chống nổ.
• Motor phanh.
• Motor điều khiển bằng biến tần.
• Motor chuyên dụng khác.

Đặc điểm kỹ thuật của GDR Series

1. Truyền động bánh răng cứng chính xác cao

Nhà sản xuất mô tả GDR Series sử dụng bánh răng có độ chính xác cao và bề mặt được xử lý cứng nhằm nâng cao độ bền cũng như khả năng truyền tải.

2. Độ ồn thấp, vận hành êm

Bánh răng nghiêng có quá trình ăn khớp liên tục, giúp giảm rung và hỗ trợ vận hành êm hơn trong các dây chuyền chạy liên tục.

3. Khả năng chịu tải tốt

Theo nội dung trang:

• Khả năng chịu tải cao.
• Độ tăng nhiệt thấp.
• Tuổi thọ làm việc dài khi sử dụng và bôi trơn đúng điều kiện.

4. Tỷ số truyền chính xác

GDR Series có nhiều cấu hình tỷ số truyền khác nhau. Riêng GDRX sử dụng một cấp truyền, do đó phù hợp hơn với các tỷ số truyền nhỏ so với GDR hai hoặc ba cấp.

5. Kết cấu compact

• Thiết kế gọn.
• Thể tích lắp đặt nhỏ.
• Dễ bố trí trên khung máy.
• Thuận tiện bảo trì.

6. Thiết kế modular

GDR Series sử dụng hệ thống module, cho phép kết hợp nhiều kiểu lắp đặt và cấu hình truyền động khác nhau.

Vật liệu và công nghệ chế tạo

Theo mô tả kỹ thuật trên trang:

• Vỏ hộp có độ cứng cao.
• Bánh răng sử dụng thép hợp kim chất lượng cao.
• Bề mặt bánh răng được xử lý thấm cacbon và tôi cứng.
• Các bề mặt răng được gia công chính xác.
• Quá trình chế tạo nhằm đảm bảo độ song song của trục và độ chính xác vị trí.
• Hệ truyền động được tối ưu để tăng độ ổn định và tuổi thọ.

Thông số kỹ thuật GDRX Series

Structure description of GDR Series – Cấu trúc đầy đủ của dòng GDR

Trang sản phẩm GDRX đồng thời mô tả các biến thể chính của GDR Series.

1. GDR Type – Foot-mounted 2 hoặc 3 cấp

GDR Type là phiên bản tiêu chuẩn lắp chân đế.

Theo tài liệu:

• Foot-mounted.
• Two-grade hoặc three-grade helical geared motor.
• Có khoảng 13 cấp specification.
• Dải model được mô tả từ GDR17 đến GDR167 và các size tương ứng.
• Công suất đầu vào toàn dòng được nêu khoảng 0,12–160kW.
• Kích thước từng model nằm trong structural dimensions table.
• Công suất và tỷ số truyền tra theo selection parameter list.

2. GDRF Type – Flange-mounted 2 hoặc 3 cấp

GDRF Type sử dụng:

• Flange-installation.
• Hai hoặc ba cấp bánh răng nghiêng.
• Khoảng 13 cấp specification.
• Dải model được mô tả từ các size GDRF tương ứng với GDR Series.
• Công suất đầu vào toàn cấu hình được nêu trong phạm vi của dòng GDR.

GDRF phù hợp với máy cần bắt trực tiếp motor giảm tốc lên mặt thiết bị bằng mặt bích.

3. GDRX Type – Single-stage Foot-mounted Helical Gear Motor

GDRX Type chính là cấu hình của sản phẩm hiện tại.

Theo nội dung hiển thị trên trang:

• Single-stage foot-mounted helical geared motor.
• Có khoảng 6 loại specification.
• Dải model được thể hiện theo các size GDRX của series.
• Công suất đầu vào được nêu khoảng 0,12–45kW.
• Kích thước từng model nằm trong corresponding structural dimensions table.
• Tỷ số truyền và các thông số lựa chọn được xác định từ selection parameter list.

Đặc trưng của GDRX

Do chỉ sử dụng một cấp bánh răng nghiêng, GDRX có:

• Kết cấu đơn giản hơn.
• Tỷ số truyền thấp hơn.
• Tốc độ đầu ra cao hơn so với bộ giảm tốc nhiều cấp.
• Ít cấp ăn khớp bánh răng hơn.
• Phù hợp với các máy chỉ cần giảm tốc nhẹ.

4. GDRXF Type – Single-stage Flange-mounted Helical Gear Motor

GDRXF Type là phiên bản tương tự GDRX nhưng sử dụng mặt bích.

Theo trang:

• Single-stage helical geared motor.
• Flange-installed.
• Có khoảng 6 cấp specification.
• Dải model tương ứng với các size GDRXF.
• Công suất đầu vào nằm trong dải của cấu hình một cấp.
• Kích thước, công suất và tỷ số truyền cần tra theo selection parameter list.

Khác biệt GDRX và GDRXF

5. GDR..AD Type – Input Shaft Type

GDR..AD Type là biến thể sử dụng trục đầu vào thay cho motor điện lắp trực tiếp.

Theo tài liệu:

• Là biến thể của các model GDR phía trên.
• Không lắp motor trực tiếp.
• Sử dụng input shaft.

Phù hợp khi:

• Khách hàng sử dụng motor riêng.
• Motor kết nối qua coupling.
• Truyền động qua pulley hoặc belt.
• Nguồn truyền động đến từ một cụm cơ khí khác.

6. GDR..R Type – Combination Type

Trang mô tả:

GDR..R Type: the combination of two models can form a large transmission ratio.

Cấu hình này kết hợp hai bộ giảm tốc để tạo tỷ số truyền lớn hơn một hộp đơn.

Phù hợp với:

• Máy khuấy tốc độ thấp.
• Vít tải.
• Máy cấp liệu.
• Băng tải chậm.
• Thiết bị cần mô-men lớn ở tốc độ thấp.

Bảng tổng hợp cấu hình GDR Series

GDRX khác GDR như thế nào?

Đây là điểm quan trọng khi lựa chọn sản phẩm.

GDRX

• Một cấp bánh răng nghiêng.
• Lắp chân đế.
• Tỷ số truyền nhỏ.
• Tốc độ đầu ra tương đối cao.
• Công suất cấu hình được trang nêu khoảng 0,12–45kW.

GDR

• Hai hoặc ba cấp bánh răng nghiêng.
• Lắp chân đế.
• Có thể đạt tỷ số truyền lớn hơn.
• Dải công suất toàn dòng được nêu khoảng 0,12–160kW.

Chọn GDRX khi

• Tốc độ đầu ra không cần giảm quá thấp.
• Cần tỷ số truyền nhỏ.
• Muốn bộ truyền đơn giản.
• Muốn giảm số cấp bánh răng.

Chọn GDR khi

• Cần giảm tốc sâu hơn.
• Cần tỷ số truyền lớn hơn.
• Tốc độ đầu ra yêu cầu thấp hơn.

GDRX khác GDRXF như thế nào?

Hai model cùng sử dụng bộ truyền một cấp nhưng khác kiểu lắp.

GDRX

• Foot-mounted.
• Có chân đế.
• Bắt trực tiếp xuống bệ máy.

GDRXF

• Flange-mounted.
• Bắt trực tiếp lên mặt máy bằng mặt bích.

Việc chọn hai cấu hình này chủ yếu phụ thuộc vào thiết kế cơ khí của thiết bị.

Ưu điểm nổi bật của GDRX

1. Kết cấu một cấp đơn giản

Một cấp truyền giúp giảm số lượng bánh răng tham gia truyền động so với hộp hai hoặc ba cấp.

2. Phù hợp tỷ số truyền nhỏ

GDRX thích hợp cho máy cần giảm tốc vừa phải thay vì giảm sâu.

3. Tốc độ đầu ra cao hơn

Với số cấp truyền ít hơn, GDRX phù hợp các ứng dụng yêu cầu tốc độ trục ra cao hơn so với GDR nhiều cấp.

4. Hiệu suất truyền động tốt

Bộ truyền bánh răng nghiêng một cấp giúp giảm tổn hao qua nhiều cấp ăn khớp.

5. Lắp đặt chân đế thuận tiện

Chân đế cho phép bắt trực tiếp motor giảm tốc xuống khung hoặc bệ máy.

6. Dễ bảo trì

Cấu trúc tương đối đơn giản giúp thuận tiện trong kiểm tra dầu, ổ bi, phớt và các bộ phận cơ khí.

Ứng dụng thực tế của GDRX

Băng tải tốc độ trung bình

GDRX phù hợp khi băng tải cần giảm tốc từ motor nhưng vẫn giữ tốc độ đầu ra tương đối cao.

Roller conveyor

Có thể sử dụng để truyền động trục con lăn hoặc hệ thống roller conveyor trong dây chuyền logistics.

Máy đóng gói

Ứng dụng cho:

• Băng tải cấp sản phẩm.
• Trục kéo.
• Con lăn.
• Cơ cấu chuyển sản phẩm.

Máy in và máy xử lý film

Có thể dùng để truyền động các trục quay cần tốc độ tương đối cao và ổn định.

Máy sản xuất tự động

GDRX phù hợp với các module máy cần bộ giảm tốc nhỏ gọn nhưng không cần tỷ số truyền quá lớn.

Hệ thống logistics

Ứng dụng trong:

• Conveyor.
• Roller conveyor.
• Hệ thống phân loại.
• Cơ cấu chuyển pallet hoặc hàng hóa.

Cách lựa chọn GDRX Series

1. Xác định tốc độ đầu ra

Do GDRX là hộp giảm tốc một cấp, trước tiên cần đảm bảo tỷ số truyền yêu cầu nằm trong phạm vi phù hợp với cấu hình một cấp.

Công thức:

i = n1 / n2

Trong đó:

• i: tỷ số truyền.
• n1: tốc độ motor.
• n2: tốc độ đầu ra.

2. Xác định công suất

Theo nội dung trang, GDRX có phạm vi công suất khoảng 0,12–45kW tùy size.

Công suất thực tế cần được lựa chọn theo:

• Mô-men tải.
• Tốc độ đầu ra.
• Chu kỳ vận hành.
• Hệ số làm việc.
• Điều kiện khởi động.

3. Kiểm tra mô-men đầu ra

Không chỉ chọn theo công suất motor. Cần đảm bảo mô-men định mức của hộp giảm tốc lớn hơn mô-men yêu cầu của tải.

4. Xác định kiểu lắp

Nếu máy có bệ chân, sử dụng GDRX.

Nếu máy yêu cầu bắt trực tiếp bằng mặt bích, xem xét GDRXF.

5. Kiểm tra trục đầu ra

Cần xác nhận:

• Đường kính trục.
• Chiều dài trục.
• Kích thước then.
• Tải hướng kính.
• Tải dọc trục.

Thông tin cần cung cấp khi đặt hàng

• Model/size GDRX.
• Công suất motor.
• Điện áp motor.
• Tần số nguồn.
• Tốc độ motor.
• Tốc độ đầu ra yêu cầu.
• Tỷ số truyền.
• Mô-men tải.
• Hệ số làm việc.
• Kích thước trục đầu ra.
• Kích thước then.
• Hướng lắp motor.
• Vị trí lắp hộp giảm tốc.
• Thời gian vận hành mỗi ngày.
• Có hoặc không sử dụng motor phanh.
• Có hoặc không sử dụng biến tần.
• Có yêu cầu motor chống nổ hay không.
• Điều kiện nhiệt độ, độ ẩm và bụi môi trường.

Hướng dẫn lắp đặt GDRX

1. Kiểm tra model, công suất và tỷ số truyền trước khi lắp.
2. Kiểm tra độ phẳng của bệ máy.
3. Làm sạch mặt chân đế và trục đầu ra.
4. Căn đồng tâm với coupling, pulley hoặc sprocket.
5. Không dùng búa đóng trực tiếp phụ kiện lên trục.
6. Siết bulông chân đế theo thứ tự hợp lý.
7. Kiểm tra dầu bôi trơn trước khi chạy.
8. Đấu điện motor đúng sơ đồ.
9. Kiểm tra chiều quay.
10. Chạy thử không tải trước khi tăng tải từng bước.

Bảo trì GDRX Series

Kiểm tra dầu bôi trơn

• Theo dõi mức dầu định kỳ.
• Thay dầu theo hướng dẫn của nhà sản xuất.
• Sử dụng đúng loại dầu và độ nhớt phù hợp.

Kiểm tra phớt dầu

Theo dõi khu vực trục đầu ra và các mặt ghép để phát hiện rò dầu sớm.

Kiểm tra ổ bi

Ổ bi cần được kiểm tra nếu xuất hiện:

• Tiếng kêu bất thường.
• Rung tăng.
• Nhiệt độ tăng.

Kiểm tra nhiệt độ

Nhiệt độ bất thường có thể do:

• Quá tải.
• Thiếu dầu.
• Sai dầu bôi trơn.
• Ổ bi hư.
• Căn chỉnh trục không chính xác.

Kiểm tra bulông chân đế

Định kỳ kiểm tra độ chặt của bulông, đặc biệt trên thiết bị có rung động liên tục.

Lưu ý khi sử dụng

• Không sử dụng GDRX nếu tỷ số truyền yêu cầu vượt phạm vi của hộp một cấp.
• Không vận hành vượt công suất hoặc mô-men của model được chọn.
• Không dùng búa lắp coupling, pulley hoặc sprocket trực tiếp lên trục.
• Không để tải hướng kính hoặc tải dọc trục vượt giới hạn catalogue.
• Với tải va đập cần áp dụng hệ số làm việc phù hợp.
• Với ứng dụng cần tốc độ đầu ra rất thấp nên lựa chọn GDR nhiều cấp hoặc cấu hình tổ hợp GDR..R thay vì ép GDRX làm việc ngoài phạm vi thiết kế.
• Model, công suất, tỷ số truyền và kích thước chính xác của từng GDRX cần được xác nhận bằng selection parameter list chính thức trước khi gia công cơ khí.
