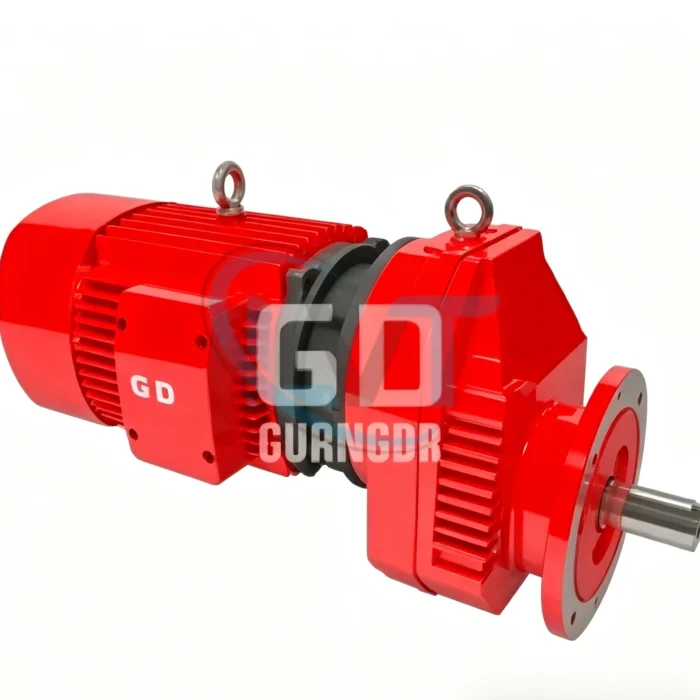

Động cơ giảm tốc bánh răng nghiêng GDRF Series – Flange Mounted Helical Gear Motor

Động cơ giảm tốc GDRF Series là phiên bản lắp mặt bích thuộc dòng GDR Helical Gear Motor của Guangda Transmission. Sản phẩm sử dụng hệ thống bánh răng nghiêng chính xác cao, được thiết kế để giảm tốc độ quay, tăng mô-men và truyền động ổn định cho các thiết bị công nghiệp.

Tên sản phẩm hiển thị trên trang là GDRF Helical Gear Motor. Theo nội dung kỹ thuật của nhà sản xuất, GDR Series có dải công suất đầu vào khoảng 0,12–160kW, tỷ số truyền rộng khoảng i = 2–28.800 tùy cấu hình và có nhiều phiên bản chân đế, mặt bích, một cấp, nhiều cấp hoặc đầu vào trục độc lập.

GDRF đặc biệt phù hợp với các máy cần motor giảm tốc lắp trực tiếp bằng mặt bích, giúp tăng độ cứng liên kết, giảm kết cấu bệ đỡ và thuận tiện tích hợp vào các module máy tự động.

Động cơ giảm tốc GDRF là gì?

GDRF là cấu hình mặt bích của GDR Series, sử dụng bộ truyền bánh răng nghiêng hai hoặc ba cấp tùy model.

Thông tin chính:

• Series: GDR.
• Cấu hình: GDRF.
• Tên tiếng Anh: GDRF Helical Gear Motor.
• Loại truyền động: Helical Gear Reducer Motor.
• Kiểu bánh răng: Bánh răng nghiêng.
• Kiểu lắp GDRF: Flange-mounted – lắp mặt bích.
• Kiểu đầu ra: Trục đặc theo hình cấu trúc sản phẩm.
• Công suất đầu vào GDR Series: Khoảng 0,12–160kW.
• Dải tỷ số truyền: Khoảng i = 2–28.800 theo nội dung trang.
• Thiết kế: Modular.
• Ứng dụng: Băng tải, máy đóng gói, máy cấp liệu, máy sản xuất, logistics và hệ thống tự động hóa.

Transmission function application area – Phạm vi ứng dụng truyền động

Theo phần Transmission function application area trên trang sản phẩm, GDR Series là một loại thiết bị giảm tốc tốc độ mới kết hợp motor YE3 Series với bộ truyền bánh răng nghiêng.

Nhà sản xuất mô tả các ưu điểm chính gồm:

• Độ chính xác cao.
• Chất lượng truyền động cao.
• Hiệu suất truyền động cao.
• Mô-men truyền tải lớn.
• Độ tin cậy cao.
• Có thể lắp theo nhiều vị trí khác nhau.
• Có nhiều phụ kiện và phương án kết hợp truyền động.
• Phù hợp nhiều loại thiết bị cơ khí tốc độ thấp.

Theo nhu cầu người sử dụng, hệ thống có thể được trang bị:

• Motor chống nổ.
• Motor phanh.
• Motor biến tần.
• Motor chuyên dụng khác.

Đặc điểm kỹ thuật của GDR Series

1. Truyền động bánh răng cứng chính xác cao

Theo tài liệu, GDR sử dụng hệ thống bánh răng được gia công với độ chính xác cao và xử lý cứng bề mặt nhằm tăng độ bền cũng như khả năng chịu tải.

2. Độ ồn thấp, vận hành êm

Bánh răng nghiêng có đặc tính ăn khớp liên tục, giúp hệ thống vận hành êm và giảm rung động so với nhiều dạng truyền động bánh răng thông thường.

3. Khả năng chịu tải lớn

Trang sản phẩm mô tả GDR Series có:

• Khả năng chịu tải cao.
• Độ tăng nhiệt thấp.
• Tuổi thọ sử dụng dài.

4. Tỷ số truyền chính xác, phạm vi rộng

Theo nội dung hiển thị, tỷ số truyền của series có phạm vi khoảng:

i = 2–28.800

Tỷ số truyền thực tế phụ thuộc vào model, số cấp và cấu hình tổ hợp.

5. Thiết kế compact

• Kết cấu hợp lý.
• Thể tích nhỏ.
• Dễ lắp đặt.
• Thuận tiện tích hợp vào hệ thống máy.

6. Thiết kế modular

GDR Series được thiết kế dựa trên hệ thống tổ hợp module, cho phép kết hợp nhiều phương án truyền động để đáp ứng các yêu cầu máy khác nhau.

Vật liệu và công nghệ chế tạo

Theo phần mô tả trên trang:

• Thân hộp sử dụng kết cấu gang có độ cứng cao.
• Bánh răng sử dụng thép hợp kim chất lượng cao và cường độ cao.
• Bề mặt bánh răng được thấm cacbon và tôi cứng.
• Các chi tiết bánh răng được gia công chính xác.
• Quá trình gia công nhằm đảm bảo độ song song của trục.
• Đảm bảo độ chính xác vị trí các chi tiết truyền động.
• Hệ thống bánh răng được tối ưu để đạt độ bền và độ ổn định cao khi vận hành.

Thông số kỹ thuật tổng quát GDR/GDRF Series

Structure description of GDR Series – Cấu trúc đầy đủ của GDR Series

Trang sản phẩm cung cấp nhiều cấu trúc khác nhau của GDR Series để lựa chọn theo công suất, kiểu lắp và tỷ số truyền.

1. GDR Type – Foot-mounted Helical Gear Motor

GDR Type là motor giảm tốc bánh răng nghiêng lắp chân đế, sử dụng hai hoặc ba cấp truyền.

Theo nội dung trên trang:

• Kiểu lắp: Foot-mounted.
• Kết cấu: Two-grade hoặc three-grade helical geared motor.
• Có khoảng 13 cấp specification.
• Dải model được mô tả từ GDR17 đến GDR167 và các model tương ứng.
• Dải công suất đầu vào: 0,12–160kW.
• Kích thước từng model nằm trong bảng structural dimensions tương ứng.
• Công suất và tỷ số truyền được xác định từ selection parameter list.

Ứng dụng GDR Type

• Băng tải.
• Máy đóng gói.
• Máy sản xuất.
• Máy cấp liệu.
• Thiết bị vận chuyển.
• Hệ thống tự động hóa.

2. GDRF Type – Flange-mounted Helical Gear Motor

GDRF Type chính là cấu hình của sản phẩm hiện tại.

Theo trang sản phẩm:

• Kiểu lắp: Flange-installed / flange-mounted.
• Bộ truyền: Hai hoặc ba cấp bánh răng nghiêng.
• Có khoảng 13 cấp specification.
• Dải model được mô tả từ GDR17 đến GDR167 theo series tương ứng.
• Công suất đầu vào: 0,12–160kW.
• Kích thước cơ khí từng model được xác định trong structural dimensions table.
• Công suất và tỷ số truyền được lựa chọn theo selection parameter list.

Ưu điểm GDRF

• Bắt trực tiếp hộp giảm tốc lên mặt máy.
• Giảm nhu cầu sử dụng bệ chân riêng.
• Tăng độ cứng liên kết.
• Dễ căn tâm với trục tải.
• Phù hợp module máy có không gian hạn chế.

3. GDRX Type – Single-stage Foot-mounted Helical Gear Motor

GDRX Type là cấu hình bánh răng nghiêng một cấp, lắp chân đế.

Theo nội dung trang:

• Kiểu truyền: Single-stage helical geared motor.
• Kiểu lắp: Foot-mounted.
• Có khoảng 6 cấp specification.
• Dải model được hiển thị theo các size GDRX của series.
• Công suất đầu vào được nêu trong khoảng từ 0,12kW đến khoảng 45kW tùy model.
• Kích thước, tỷ số truyền và công suất cụ thể được tra trong bảng selection của từng size.

Đặc trưng GDRX

Do chỉ sử dụng một cấp giảm tốc nên GDRX phù hợp khi:

• Yêu cầu tỷ số truyền nhỏ.
• Cần tốc độ đầu ra tương đối cao.
• Muốn bộ giảm tốc có cấu trúc đơn giản và compact.

4. GDRXF Type – Single-stage Flange-mounted Helical Gear Motor

GDRXF Type là cấu hình một cấp, lắp mặt bích.

Theo trang:

• Single-stage helical geared motor.
• Flange-installed.
• Có khoảng 6 cấp specification.
• Dải model theo các size GDRXF tương ứng.
• Công suất và tỷ số truyền được lựa chọn từ selection parameter list.

Ứng dụng GDRXF

• Máy cần tỷ số truyền thấp.
• Máy cần tốc độ đầu ra tương đối cao.
• Thiết bị cần lắp trực tiếp motor giảm tốc bằng mặt bích.

5. GDR..AD Type – Input Shaft Type

GDR..AD Type là biến thể sử dụng trục đầu vào độc lập thay cho việc lắp motor trực tiếp.

Theo mô tả:

• Là biến thể từ các model GDR phía trên.
• Không lắp motor trực tiếp tại đầu vào.
• Thay motor bằng một input shaft.

Cấu hình này phù hợp khi:

• Khách hàng muốn sử dụng motor riêng.
• Kết nối bằng coupling.
• Truyền động bằng pulley hoặc belt.
• Nhận công suất từ nguồn cơ khí khác.

6. GDR..R Type – Combination Type tỷ số truyền lớn

Theo trang sản phẩm:

GDR..R Type: the combination of two models can form a large transmission ratio.

Đây là cấu hình kết hợp hai bộ giảm tốc nhằm tạo tỷ số truyền lớn hơn so với một hộp đơn.

Ứng dụng phù hợp:

• Máy khuấy tốc độ thấp.
• Vít tải.
• Máy cấp liệu.
• Băng tải chạy chậm.
• Thiết bị cần mô-men lớn.
• Máy quay công nghiệp tốc độ thấp.

Bảng tổng hợp các cấu hình GDR Series

GDRF khác GDR tiêu chuẩn như thế nào?

Hai cấu hình sử dụng cùng nguyên lý bánh răng nghiêng nhưng khác phương thức cố định.

GDRF khác GDRXF như thế nào?

GDRF

• Hai hoặc ba cấp giảm tốc.
• Tỷ số truyền lớn hơn.
• Lắp mặt bích.
• Phù hợp đa số ứng dụng giảm tốc công nghiệp.

GDRXF

• Một cấp giảm tốc.
• Tỷ số truyền nhỏ hơn.
• Lắp mặt bích.
• Phù hợp khi cần tốc độ đầu ra cao hơn.

Ưu điểm nổi bật của GDRF Series

1. Hiệu suất truyền động cao

Hệ bánh răng nghiêng giúp giảm tổn hao cơ khí, phù hợp máy vận hành liên tục.

2. Mặt bích thuận tiện tích hợp

GDRF có thể bắt trực tiếp lên thân máy, giúp giảm số lượng bệ đỡ và chi tiết cơ khí trung gian.

3. Dải công suất rộng

GDR Series có công suất đầu vào khoảng 0,12–160kW, đáp ứng nhiều cấp tải khác nhau.

4. Dải tỷ số truyền rộng

Tỷ số truyền toàn series có thể đạt khoảng i = 2–28.800 tùy cấu hình và phương án tổ hợp.

5. Nhiều kích thước lựa chọn

GDR/GDRF có khoảng 13 cấp specification, giúp người dùng lựa chọn size phù hợp với tải và không gian lắp đặt.

6. Có phiên bản một cấp và nhiều cấp

• GDR/GDRF: hai hoặc ba cấp.
• GDRX/GDRXF: một cấp.

Nhờ đó cùng một series có thể đáp ứng cả ứng dụng tốc độ tương đối cao và tốc độ thấp.

Ứng dụng thực tế

Băng tải công nghiệp

GDRF phù hợp truyền động băng tải, đặc biệt khi motor giảm tốc cần được bắt trực tiếp lên mặt khung hoặc cụm trục.

Máy đóng gói

Ứng dụng cho:

• Băng tải cấp liệu.
• Trục kéo.
• Con lăn.
• Cơ cấu quay.
• Máy đóng gói tự động.

Máy cấp liệu

Có thể sử dụng cho rotary feeder, screw feeder và các cơ cấu cấp nguyên liệu tốc độ thấp.

Máy khuấy và trộn

Các tỷ số truyền lớn cho phép giảm tốc motor xuống tốc độ phù hợp với trục khuấy.

Logistics

Phù hợp với:

• Conveyor.
• Roller conveyor.
• Sorter.
• Hệ thống vận chuyển pallet.

Ngành giấy, nhựa và film

Có thể truyền động trục cuộn, con lăn và hệ thống vận chuyển vật liệu.

Máy sản xuất tự động

Mặt bích giúp GDRF dễ tích hợp trực tiếp vào module máy công nghiệp.

Cách lựa chọn GDRF Series

1. Xác định công suất motor

Công suất phải được tính dựa trên:

• Mô-men tải.
• Tốc độ đầu ra.
• Chu kỳ vận hành.
• Hệ số làm việc.
• Hiệu suất hệ truyền động.

Dải công suất GDR Series khoảng 0,12–160kW.

2. Xác định tỷ số truyền

Công thức:

i = n1 / n2

Trong đó:

• i: tỷ số truyền.
• n1: tốc độ đầu vào.
• n2: tốc độ đầu ra yêu cầu.

3. Chọn số cấp truyền

• Chọn GDRF khi cần hai hoặc ba cấp giảm tốc.
• Chọn GDRXF khi chỉ cần một cấp và tỷ số truyền nhỏ.

4. Kiểm tra mô-men đầu ra

Mô-men model được chọn phải lớn hơn mô-men tải thực tế sau khi áp dụng hệ số làm việc.

5. Chọn kích thước mặt bích

Cần xác nhận:

• Đường kính ngoài mặt bích.
• Đường kính định tâm.
• Đường kính vòng chia lỗ.
• Kích thước lỗ bulông.
• Chiều dày mặt bích.

6. Kiểm tra trục đầu ra

Cần xác nhận:

• Đường kính trục.
• Chiều dài trục.
• Kích thước then.
• Tải hướng kính.
• Tải dọc trục.

Thông tin cần cung cấp khi đặt hàng GDRF

• Model/size GDRF.
• Công suất motor.
• Điện áp motor.
• Tần số nguồn.
• Tốc độ motor.
• Tốc độ đầu ra.
• Tỷ số truyền.
• Mô-men tải.
• Hệ số làm việc.
• Kích thước trục đầu ra.
• Kích thước then.
• Kích thước mặt bích.
• Hướng lắp motor.
• Vị trí lắp hộp giảm tốc.
• Số giờ vận hành mỗi ngày.
• Có hoặc không sử dụng motor phanh.
• Có hoặc không sử dụng biến tần.
• Có yêu cầu motor chống nổ hay không.
• Điều kiện nhiệt độ, độ ẩm và bụi môi trường.

Hướng dẫn lắp đặt GDRF

1. Kiểm tra model, công suất và tỷ số truyền trước khi lắp.
2. Kiểm tra kích thước mặt bích của máy.
3. Làm sạch mặt lắp và trục đầu ra.
4. Căn đồng tâm giữa hộp giảm tốc với cơ cấu tải.
5. Siết bulông mặt bích theo thứ tự đối xứng.
6. Không dùng búa đóng coupling hoặc pulley trực tiếp lên trục.
7. Kiểm tra dầu bôi trơn trước khi chạy.
8. Đấu motor đúng sơ đồ và điện áp định mức.
9. Kiểm tra chiều quay.
10. Chạy thử không tải trước khi tăng tải từng bước.

Bảo trì GDRF Series

Kiểm tra dầu bôi trơn

• Kiểm tra mức dầu định kỳ.
• Thay dầu theo số giờ vận hành.
• Sử dụng đúng loại dầu theo khuyến nghị của nhà sản xuất.

Kiểm tra phớt dầu

Theo dõi trục đầu ra và các mặt ghép. Xử lý sớm nếu xuất hiện rò dầu.

Kiểm tra nhiệt độ

Nhiệt độ tăng bất thường có thể liên quan đến:

• Quá tải.
• Thiếu dầu.
• Sai loại dầu.
• Ổ bi mòn.
• Sai đồng tâm.

Kiểm tra rung và tiếng ồn

Rung hoặc tiếng ồn tăng bất thường có thể là dấu hiệu của bánh răng, ổ bi hoặc kết cấu lắp đặt có vấn đề.

Kiểm tra bulông mặt bích

Định kỳ kiểm tra lực siết của toàn bộ bulông, đặc biệt với máy có tải rung hoặc tải va đập.

Lưu ý khi sử dụng

• Không vận hành vượt công suất hoặc mô-men của model được chọn.
• Không lắp mặt bích lệch tâm.
• Không dùng búa tác động trực tiếp lên trục đầu ra.
• Không để tải hướng kính hoặc tải dọc trục vượt giới hạn catalogue.
• Với tải va đập cần sử dụng hệ số làm việc phù hợp.
• Với cơ cấu nâng hoặc băng tải nghiêng cần tính toán motor phanh riêng.
• Không tự kết hợp các cấp giảm tốc để tạo tỷ số truyền lớn nếu chưa kiểm tra giới hạn tốc độ và mô-men.
• Công suất, tỷ số truyền, kích thước trục và mặt bích của từng GDRF phải được xác nhận bằng selection parameter list chính thức trước khi gia công cơ khí.
