Thanh then và khối then lồi cho Trục khí nở Air Shaft

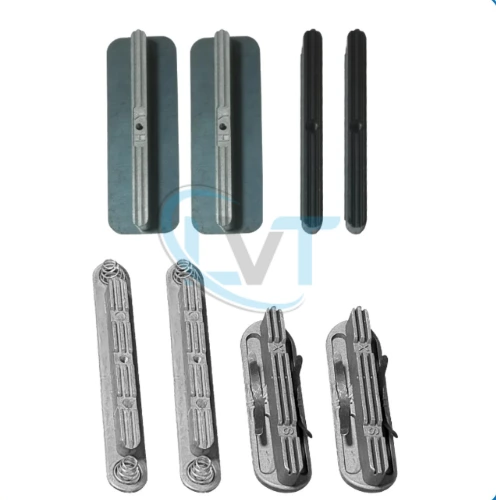

Thanh then và khối then lồi Air Shaft Key Bar / Convex Key Block là các chi tiết cơ khí thuộc cơ cấu nở của Trục khí nở Air Shaft. Khi túi khí bên trong shaft được cấp khí, lực giãn nở tác động lên thanh then hoặc khối then, làm chúng dịch chuyển ra ngoài bề mặt trục để tiếp xúc với lõi cuộn. Nhờ đó, lõi được giữ chắc trên shaft và có thể nhận mô-men trong quá trình cuốn hoặc xả vật liệu. Sản phẩm trong hình gồm nhiều kiểu key bar dài, dạng thanh hẹp và cụm convex key block có kết cấu khác nhau. Do chưa có model và kích thước cụ thể, khi thay thế cần đối chiếu trực tiếp với Air Shaft và phụ kiện cũ.

Tổng quan về sản phẩm

Air Shaft Key Bar là thanh then nằm dọc theo thân Trục khí nở. Khi shaft được bơm khí, thanh then được đẩy ra khỏi rãnh và ép vào mặt trong của lõi cuộn. Khi xả khí, thanh then thu lại để người vận hành có thể tháo hoặc thay cuộn.

Convex Key Block có nguyên lý tương tự nhưng được thiết kế dưới dạng khối hoặc cụm then với hình dạng và cơ cấu dẫn hướng riêng. Tùy loại Air Shaft, bề mặt then có thể được gia công để tăng khả năng tiếp xúc với lõi.

Đây là những chi tiết liên quan trực tiếp đến khả năng kẹp của shaft. Nếu key bar bị cong, mòn, kẹt hoặc sai kích thước, trục có thể nở không đồng đều hoặc không giữ chắc lõi cuộn.

Thông số kỹ thuật

Lưu ý: hình ảnh không cung cấp chiều dài, chiều rộng, chiều cao, vật liệu chính xác hoặc model tương thích. Không nên đặt phụ kiện chỉ dựa trên hình dạng tổng thể.

Đặc điểm nổi bật và lợi ích

• Trực tiếp tham gia cơ cấu kẹp lõi: key bar nhô ra khi shaft được cấp khí và tạo lực tiếp xúc với mặt trong của lõi cuộn.
• Thiết kế dạng thanh dài: giúp phân bố lực kẹp trên một vùng tiếp xúc dài theo thân trục ở các shaft sử dụng kiểu leaf/key bar.
• Có nhiều cấu hình: hình sản phẩm cho thấy thanh then và khối then có nhiều hình dạng khác nhau để phù hợp từng kết cấu Air Shaft.
• Có thể thay thế riêng khi bảo trì: nếu chỉ một thanh then bị mòn, cong hoặc hư hỏng, có thể kiểm tra khả năng thay phụ kiện tương ứng thay vì thay toàn bộ shaft.
• Ảnh hưởng trực tiếp đến độ đồng đều khi nở: các key bar có hành trình hoặc kích thước không đồng nhất có thể làm lực giữ lõi phân bố không đều.

Nguyên lý hoạt động

Khi khí nén được đưa vào bladder bên trong Air Shaft, túi khí giãn nở và tạo lực lên thanh then hoặc cơ cấu đẩy tương ứng. Key bar hoặc convex key block dịch chuyển ra ngoài theo rãnh dẫn hướng trên thân shaft.

Khi các chi tiết này ép vào mặt trong của lõi, lực ma sát và lực ép giúp cố định lõi với trục. Shaft sau đó có thể truyền mô-men cho cuộn vật liệu trong quá trình winding hoặc unwinding.

Khi khí được xả khỏi shaft, bladder co lại và các thanh then thu về vị trí ban đầu theo kết cấu cơ khí của trục, cho phép tháo cuộn.

Ứng dụng

Air Shaft Key Bar và Convex Key Block được sử dụng trong các hệ thống như:

• Trục khí nở Air Shaft.
• Leaf Type Air Shaft.
• Máy chia cuộn slitter.
• Máy rewinding và winding.
• Máy cuộn và xả cuộn.
• Máy in vật liệu dạng cuộn.
• Máy gia công giấy và bao bì.
• Máy gia công film và màng nhựa.
• Dây chuyền converting vật liệu dạng cuộn.

Khi nào nên lựa chọn Air Shaft Key Bar này?

Phụ kiện phù hợp khi cần thay thanh then hoặc khối then của Air Shaft có kết cấu tương thích. Nên kiểm tra key bar nếu shaft vẫn giữ khí nhưng một khu vực không nở đúng, thanh then bị kẹt, bề mặt bị mòn hoặc lõi cuộn không được giữ đều.

Trước khi đặt hàng cần xác định chiều dài, chiều rộng, chiều cao, hình dạng mặt cắt, vị trí lỗ, cấu tạo mặt dưới và kiểu rãnh lắp. Với convex key block có nhiều chi tiết cơ khí, nên cung cấp cả ảnh mặt trên, mặt dưới và mặt bên của phụ kiện cũ.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác định đúng loại và đường kính Air Shaft đang sử dụng.
• Đo chính xác chiều dài, chiều rộng và chiều cao của key bar cũ.
• Kiểm tra hình dạng mặt cắt và độ cong theo thân shaft.
• Đối chiếu vị trí lỗ, rãnh hoặc chi tiết dẫn hướng.
• Kiểm tra mặt dưới của thanh then vì đây có thể là vị trí tiếp xúc với bladder hoặc cơ cấu truyền lực.
• Không mặc định hai thanh then có chiều dài giống nhau sẽ lắp thay thế được.
• Nếu nhiều key bar không nở đồng thời, cần kiểm tra thêm bladder, valve và áp suất khí của shaft.
• Nếu chỉ một key bar bị kẹt, nên kiểm tra rãnh dẫn hướng, biến dạng cơ khí và tình trạng bề mặt trước khi thay mới.

Câu hỏi thường gặp

Air Shaft Key Bar dùng để làm gì?

Key Bar là thanh then nở trên Air Shaft. Khi được đẩy ra bởi cơ cấu khí nén, thanh then ép vào mặt trong lõi cuộn để giữ lõi trên trục.

Key Bar và Expansion Block có giống nhau không?

Cả hai đều có thể tham gia cơ cấu kẹp lõi nhưng hình dạng và kết cấu khác nhau. Key Bar thường có dạng thanh dài, trong khi Expansion Block thường là các khối ngắn hơn bố trí tại nhiều vị trí trên shaft.

Có thể dùng chung Key Bar cho mọi Air Shaft không?

Không. Chiều dài, tiết diện, rãnh lắp và cơ cấu truyền lực phụ thuộc thiết kế của từng loại shaft.

Air Shaft nở không đều có phải do Key Bar bị hỏng không?

Có thể, nhưng không phải nguyên nhân duy nhất. Hiện tượng này cũng có thể liên quan đến bladder, valve, rò khí hoặc rãnh dẫn hướng bị kẹt.

Cần cung cấp thông tin gì khi mua Key Bar thay thế?

Nên cung cấp ảnh Air Shaft, ảnh thanh then cũ ở nhiều góc, chiều dài, chiều rộng, chiều cao, vị trí lỗ và model shaft nếu có.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm Air Shaft Key Bar hoặc Convex Key Block, khách hàng có thể gửi Điện Tử LVT ảnh Trục khí nở, ảnh phụ kiện cũ và kích thước thực tế. Đặc biệt nên chụp rõ mặt trên, mặt dưới và tiết diện của key bar để hỗ trợ đối chiếu cấu tạo.

Nếu Air Shaft đang gặp tình trạng nở không đều hoặc không giữ chắc lõi, có thể cung cấp thêm hình ảnh bladder, valve và rãnh lắp key bar để hỗ trợ xác định đúng bộ phận cần kiểm tra hoặc thay thế.
