Thanh cao su Rubber Bar Key Bar cho Trục khí nở Air Shaft

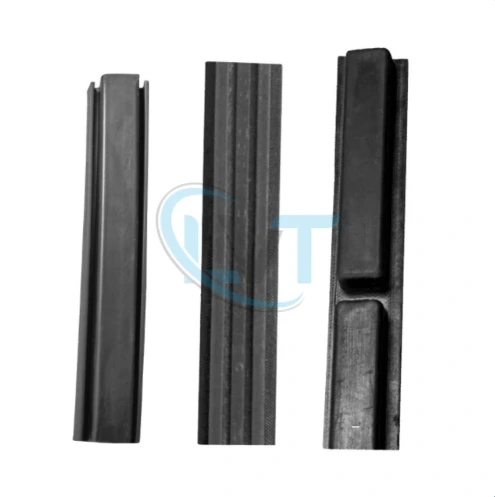

Thanh cao su Rubber Bar Key Bar là phụ kiện sử dụng trên một số loại Trục khí nở Air Shaft, đặc biệt các thiết kế Rubber Bar Type hoặc các shaft có thanh nở dạng dài. Khi hệ thống khí nén bên trong trục được cấp áp suất, cơ cấu bladder tác động lên thanh cao su hoặc cụm key bar làm chúng nhô ra khỏi bề mặt shaft, tiếp xúc với lõi cuộn và tạo lực giữ. Sản phẩm trong hình có dạng thanh dài màu đen, gồm nhiều kiểu tiết diện và cấu tạo bề mặt khác nhau. Do chưa xác định được model, kích thước và vật liệu cao su cụ thể, khi thay thế cần đối chiếu trực tiếp với Air Shaft và mẫu phụ kiện đang sử dụng.

Tổng quan về sản phẩm

Rubber Bar Key Bar thuộc nhóm phụ kiện cơ khí – đàn hồi của Trục khí nở. Khác với key bar hoàn toàn bằng kim loại, loại rubber bar sử dụng bề mặt hoặc thân bằng vật liệu đàn hồi để tạo tiếp xúc với lõi cuộn.

Các nhà sản xuất Air Shaft có dòng Rubber Bar Type, trong đó phần tử nở dạng thanh dài được bố trí dọc thân trục. Khi bladder bên trong được cấp khí, các thanh nở dịch chuyển ra ngoài để tăng đường kính làm việc của shaft và giữ lõi.

Thiết kế dạng thanh dài giúp vùng tiếp xúc trải dọc theo thân trục. Tuy nhiên, kích thước rãnh, tiết diện thanh và cấu tạo liên kết khác nhau giữa từng shaft nên không thể lựa chọn phụ kiện chỉ dựa trên chiều dài hoặc hình dáng bên ngoài.

Thông số kỹ thuật

Lưu ý: hình ảnh không cung cấp chiều dài, chiều rộng, chiều cao, độ cứng vật liệu hoặc loại cao su cụ thể. Không nên suy đoán các thông số này từ hình ảnh để đặt hàng.

Đặc điểm nổi bật và lợi ích

• Thiết kế dạng thanh dài: tạo vùng tiếp xúc kéo dài theo thân Air Shaft, phù hợp các shaft sử dụng cơ cấu rubber bar.
• Bề mặt đàn hồi: vật liệu cao su tạo kiểu tiếp xúc khác với key bar kim loại và có thể phù hợp với các ứng dụng cần hạn chế tác động trực tiếp của kim loại lên lõi.
• Hoạt động cùng bladder khí nén: khi shaft được bơm khí, thanh rubber bar được đẩy ra để tăng đường kính làm việc và kẹp lõi.
• Có thể thay thế khi bảo trì: thanh bị mòn, chai cứng, nứt hoặc biến dạng có thể được kiểm tra và thay riêng nếu kết cấu shaft cho phép.
• Nhiều kiểu tiết diện: các thanh trong hình có rãnh và cấu tạo khác nhau, cho thấy khả năng tương thích phụ thuộc trực tiếp vào thiết kế shaft.

Nguyên lý hoạt động

Khi khí nén được đưa qua valve vào bladder bên trong Air Shaft, túi khí giãn nở và tạo lực lên các thanh rubber bar hoặc key bar được bố trí dọc thân trục.

Các thanh này dịch chuyển ra phía ngoài và tiếp xúc với mặt trong của lõi cuộn. Lực ép tạo ra ma sát cần thiết để giữ lõi trên shaft và hỗ trợ truyền mô-men trong quá trình winding hoặc unwinding.

Khi khí được xả khỏi trục, bladder co lại và các thanh nở trở về vị trí ban đầu theo cấu tạo của shaft, từ đó giảm đường kính làm việc và cho phép tháo lõi.

Ứng dụng

Rubber Bar Key Bar được sử dụng trong các hệ thống như:

• Rubber Bar Type Air Shaft.
• Trục khí nở Air Shaft.
• Máy chia cuộn slitter.
• Máy rewinding và winding.
• Máy cuộn và xả cuộn.
• Máy in vật liệu dạng cuộn.
• Máy gia công giấy và bao bì.
• Máy gia công film và màng nhựa.
• Dây chuyền converting vật liệu dạng cuộn.

Khi nào nên lựa chọn Rubber Bar Key Bar này?

Sản phẩm phù hợp khi cần thay thanh cao su hoặc thanh nở dài của Air Shaft có kết cấu tương thích. Nên kiểm tra phụ kiện khi thanh bị mòn, nứt, chai cứng, bong khỏi phần đỡ hoặc khi một khu vực của shaft không còn tạo lực kẹp đồng đều.

Khi lựa chọn cần xác định chiều dài, chiều rộng, chiều cao, tiết diện, số lượng rãnh, cấu tạo mặt dưới và kiểu lắp vào shaft. Nếu thanh cao su được gắn trên một phần đỡ hoặc profile kim loại, cần kiểm tra cả hai thành phần thay vì chỉ đo phần cao su bên ngoài.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác định đúng loại Rubber Bar Type Air Shaft hoặc cấu tạo shaft đang sử dụng.
• Đo chiều dài, chiều rộng và chiều cao của thanh cũ.
• Chụp và đối chiếu tiết diện hai đầu của rubber bar.
• Kiểm tra số lượng và hình dạng các rãnh dọc trên bề mặt.
• Kiểm tra cấu tạo mặt dưới và cách thanh liên kết với thân shaft.
• Không lựa chọn chỉ dựa trên màu đen hoặc chiều dài tương đương.
• Nếu nhiều thanh cùng không nở, cần kiểm tra bladder, valve và hệ thống khí trước khi kết luận rubber bar bị hỏng.
• Nếu một thanh bị kẹt hoặc không thu về, cần kiểm tra cả rãnh dẫn hướng và biến dạng cơ khí của shaft.

Câu hỏi thường gặp

Rubber Bar Key Bar dùng để làm gì?

Đây là thanh nở dạng dài trên một số Air Shaft, được đẩy ra khi cấp khí để tiếp xúc với lõi cuộn và tạo lực giữ.

Rubber Bar khác Key Bar kim loại như thế nào?

Rubber Bar sử dụng bề mặt hoặc thân bằng vật liệu đàn hồi, trong khi Key Bar kim loại tạo tiếp xúc bằng bề mặt kim loại. Việc sử dụng loại nào phụ thuộc thiết kế ban đầu của Air Shaft.

Có thể thay Rubber Bar bằng Key Bar kim loại không?

Không nên tự thay đổi cấu hình. Kích thước rãnh, hành trình nở và đặc tính tiếp xúc được thiết kế theo từng loại shaft.

Rubber Bar bị mòn có cần thay toàn bộ Air Shaft không?

Không nhất thiết. Nếu thân shaft, bladder và các thành phần khác vẫn đạt yêu cầu, có thể kiểm tra khả năng thay riêng rubber bar tương thích.

Cần cung cấp gì khi mua Rubber Bar thay thế?

Nên cung cấp ảnh Air Shaft, ảnh thanh cũ, chiều dài, chiều rộng, chiều cao, ảnh tiết diện hai đầu và model shaft nếu có.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm Rubber Bar Key Bar cho Trục khí nở Air Shaft, khách hàng có thể gửi Điện Tử LVT ảnh shaft, ảnh thanh cao su cũ và kích thước thực tế. Nên chụp rõ tiết diện, mặt trên, mặt dưới và rãnh lắp để hỗ trợ đối chiếu chính xác.

Nếu Air Shaft đang gặp tình trạng nở không đều hoặc giữ lõi không chắc, khách hàng có thể cung cấp thêm ảnh bladder, valve và cơ cấu bên trong để hỗ trợ xác định đúng bộ phận cần bảo trì hoặc thay thế.
