Khối kẹp Slip Ring Tightening Block cho Trục vi sai Slip Shaft

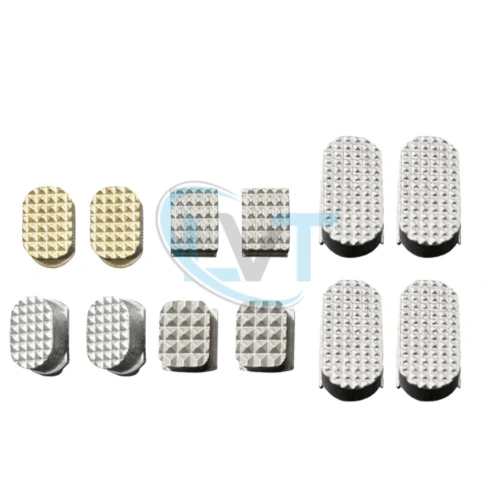

Khối kẹp Slip Ring Tightening Block là phụ kiện cơ khí sử dụng trên một số loại Vòng vi sai Slip Ring của Trục vi sai Slip Shaft. Chi tiết có bề mặt kim loại tạo nhám dạng nhiều điểm nổi, được thiết kế để tạo vùng tiếp xúc với mặt trong của lõi cuộn khi cơ cấu vòng vi sai được kích hoạt. Sản phẩm trong hình có nhiều hình dạng như chữ nhật, oval và chữ nhật bo góc, đồng thời kích thước và cấu tạo phần đế cũng khác nhau. Vì chưa có model hoặc kích thước cụ thể, việc lựa chọn phụ kiện thay thế cần dựa trên Slip Ring thực tế, kích thước khối cũ và cấu tạo vị trí lắp.

Tổng quan về sản phẩm

Slip Ring Tightening Block thuộc cụm chi tiết kẹp/nở của vòng vi sai. Trong Slip Shaft khí nén, các vòng vi sai được bố trí dọc theo trục để giữ từng lõi cuộn và cho phép các cuộn có mức trượt tương đối cần thiết trong quá trình winding.

Khi cơ cấu khí nén của vòng hoạt động, tightening block được tác động theo thiết kế để tạo tiếp xúc với mặt trong của lõi. Bề mặt của các sản phẩm trong hình được gia công thành nhiều điểm nổi nhằm tạo bề mặt tiếp xúc cơ học thay vì sử dụng một mặt kim loại hoàn toàn phẳng.

Do Slip Ring có nhiều đường kính, chiều rộng và kết cấu khác nhau, tightening block cũng có nhiều hình dạng. Phụ kiện nhìn tương tự nhưng khác chiều cao, bán kính cong hoặc cấu tạo phần đế có thể không lắp được vào cùng một vòng vi sai.

Thông số kỹ thuật

Lưu ý: hình ảnh không cung cấp chiều dài, chiều rộng, chiều cao, vật liệu, độ cứng hoặc model Slip Ring tương ứng. Các thông số này cần được đo hoặc xác nhận từ phụ kiện thực tế trước khi đặt hàng.

Đặc điểm nổi bật và lợi ích

• Bề mặt tạo nhám: nhiều điểm nổi trên mặt khối tạo bề mặt tiếp xúc cơ học với lõi theo thiết kế của Slip Ring.
• Tham gia trực tiếp vào cơ cấu kẹp: khi vòng vi sai được kích hoạt, tightening block hỗ trợ tạo lực giữ lõi cuộn.
• Nhiều hình dạng: có dạng oval, chữ nhật và bo góc để phù hợp với các cấu tạo Slip Ring khác nhau.
• Có thể thay thế khi bảo trì: block bị mòn, biến dạng hoặc hư hỏng có thể được kiểm tra và thay riêng nếu các thành phần còn lại của vòng vẫn đạt yêu cầu.
• Ảnh hưởng tới độ đồng đều khi kẹp: các block có độ mòn hoặc chiều cao khác nhau có thể khiến khả năng tiếp xúc với lõi không đồng đều.

Nguyên lý hoạt động

Trên Slip Shaft khí nén, áp suất khí được đưa tới cơ cấu của Slip Ring. Tùy thiết kế vòng, lực khí nén tác động lên piston hoặc thành phần truyền lực bên trong, từ đó làm tightening block dịch chuyển ra phía ngoài.

Bề mặt tạo nhám của block tiếp xúc với mặt trong lõi cuộn và tạo lực kẹp. Nhờ đó, lõi được liên kết với vòng vi sai để nhận mô-men cần thiết trong quá trình cuốn.

Khi giảm hoặc xả áp suất theo cơ cấu của shaft, tightening block trở về trạng thái ban đầu để giảm lực kẹp và hỗ trợ tháo lõi. Cơ chế truyền lực cụ thể phải được xác định theo thiết kế của từng Slip Ring.

Ứng dụng

Slip Ring Tightening Block được sử dụng trong các hệ thống có vòng vi sai tương thích như:

• Trục vi sai Slip Shaft.
• Vòng vi sai Slip Ring.
• Máy chia cuộn slitter.
• Máy rewinding và winding.
• Máy gia công film, màng nhựa.
• Máy gia công giấy và bao bì.
• Dây chuyền chia và cuộn lại vật liệu dạng cuộn.
• Các hệ thống sử dụng nhiều lõi cuộn trên cùng một Slip Shaft.

Khi nào nên lựa chọn Slip Ring Tightening Block này?

Phụ kiện phù hợp khi cần thay khối kẹp của Vòng vi sai Slip Ring có cấu tạo tương thích. Nên kiểm tra tightening block khi bề mặt tiếp xúc bị mòn rõ rệt, block bị biến dạng, kẹt hoặc một vị trí trên vòng không tạo lực kẹp giống các vị trí còn lại.

Khi tìm sản phẩm thay thế cần xác định chiều dài, chiều rộng, chiều cao, hình dạng tổng thể, bán kính bo, cấu tạo mặt dưới và kích thước vị trí lắp. Nên đối chiếu nhiều block trên cùng một Slip Ring để xác định tình trạng mài mòn của mẫu cũ.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác định model hoặc kích thước của Slip Ring nếu còn thông tin.
• Đo chiều dài, chiều rộng và chiều cao của tightening block cũ.
• Kiểm tra hình dạng oval, chữ nhật hoặc bo góc của phụ kiện.
• Chụp rõ cả bề mặt tạo nhám và mặt dưới của block.
• Kiểm tra cấu tạo phần đế và vị trí tiếp xúc với piston/cơ cấu truyền lực.
• Không lựa chọn chỉ dựa trên kích thước mặt trên vì cấu tạo mặt dưới có thể khác nhau.
• Nếu nhiều block cùng không nở, cần kiểm tra hệ thống khí, piston và seal của Slip Ring trước khi kết luận block bị hỏng.
• Nếu bề mặt block mòn không đều, nên kiểm tra thêm tình trạng lõi và các block còn lại trên cùng vòng.

Câu hỏi thường gặp

Slip Ring Tightening Block dùng để làm gì?

Đây là khối kẹp thuộc cơ cấu của một số Vòng vi sai Slip Ring, tạo bề mặt tiếp xúc với lõi cuộn khi cơ cấu vòng được kích hoạt.

Tại sao bề mặt Tightening Block có nhiều điểm nổi?

Đây là cấu tạo bề mặt được gia công để tạo vùng tiếp xúc cơ học với lõi. Hình dạng và mật độ bề mặt có thể khác nhau giữa từng loại block.

Có thể dùng chung Tightening Block cho mọi Slip Ring không?

Không. Hình dạng, kích thước, chiều cao và cấu tạo mặt dưới phụ thuộc vào từng thiết kế vòng vi sai.

Tightening Block bị mòn có cần thay toàn bộ Slip Ring không?

Không nhất thiết. Nếu thân vòng, piston, seal và các thành phần khác vẫn đạt yêu cầu, có thể kiểm tra khả năng thay riêng block tương thích.

Cần cung cấp thông tin gì khi mua Tightening Block thay thế?

Nên cung cấp ảnh Slip Ring, ảnh block cũ ở cả mặt trên và mặt dưới, chiều dài, chiều rộng, chiều cao và model hoặc kích thước vòng vi sai nếu có.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm Slip Ring Tightening Block cho Trục vi sai Slip Shaft, khách hàng có thể gửi Điện Tử LVT ảnh vòng vi sai, ảnh chi tiết block cũ và kích thước thực tế. Nên chụp rõ bề mặt tạo nhám, mặt dưới và vị trí lắp trên Slip Ring để hỗ trợ đối chiếu đúng cấu hình.

Nếu vòng vi sai đang kẹp lõi không đều, khách hàng có thể cung cấp thêm hình ảnh piston, seal ring và các block còn lại để hỗ trợ kiểm tra đồng bộ cơ cấu trước khi lựa chọn phụ kiện thay thế.
