Động cơ giảm tốc trục vít bánh vít W-Series Worm Gear Reducer Motor

W-Series Worm Gear Reducer Motor là dòng động cơ giảm tốc trục vít – bánh vít của Guangda Transmission, được phát triển cho các hệ thống truyền động công nghiệp cần kết cấu nhỏ gọn, bố trí trục vào và trục ra vuông góc, thuận tiện lắp đặt trong máy móc và dây chuyền tự động hóa.

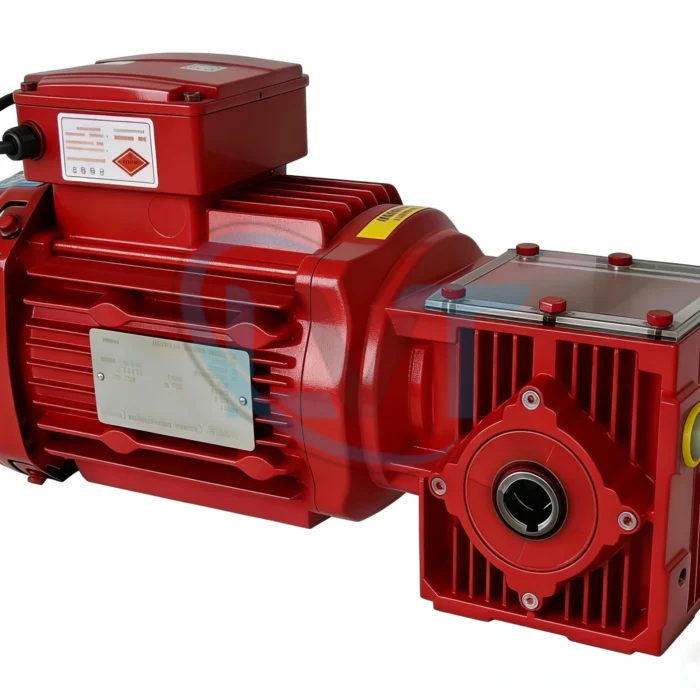

Tên sản phẩm hiển thị trực tiếp trên trang là W-Series Worm Gear Reducer Motor. Hình ảnh sản phẩm cho thấy motor điện được ghép trực tiếp với hộp giảm tốc trục vít bánh vít, thân hộp dạng vuông, đầu ra dạng lỗ trục rỗng và có nhiều vị trí bắt bulông phục vụ lắp đặt.

Trang nguồn trong ảnh hiện chủ yếu cung cấp hình ảnh nhận diện sản phẩm, không hiển thị bảng model, công suất, tỷ số truyền, mô-men hoặc kích thước chi tiết. Vì vậy các thông số định lượng của từng model W-Series cần được xác nhận từ catalogue kỹ thuật tương ứng trước khi lựa chọn hoặc gia công cơ khí.

W-Series Worm Gear Reducer Motor là gì?

W-Series là cụm truyền động gồm:

• Motor điện.
• Hộp giảm tốc trục vít – bánh vít.
• Trục vào kết nối trực tiếp với motor.
• Đầu ra vuông góc với trục motor.
• Đầu ra dạng trục rỗng thể hiện trên hình sản phẩm.
• Thân hộp có kết cấu gân tăng cứng và hỗ trợ tản nhiệt.

Cơ cấu trục vít – bánh vít cho phép thay đổi hướng truyền động khoảng 90° đồng thời giảm tốc độ và tăng mô-men tại đầu ra.

Thông tin nhận diện sản phẩm

Nguyên lý hoạt động của hộp giảm tốc trục vít bánh vít

Bộ truyền trục vít – bánh vít sử dụng một trục vít ở đầu vào để truyền chuyển động đến bánh vít ở đầu ra.

Quá trình truyền động gồm:

1. Motor điện tạo chuyển động quay tại trục đầu vào.
2. Trục motor truyền công suất tới trục vít trong hộp giảm tốc.
3. Trục vít ăn khớp với bánh vít.
4. Tốc độ quay được giảm xuống theo tỷ số truyền của bộ bánh răng.
5. Mô-men tại bánh vít tăng lên tương ứng.
6. Bánh vít truyền chuyển động đến trục đầu ra của thiết bị.

Do hai trục được bố trí vuông góc, W-Series phù hợp với những máy cần thay đổi hướng truyền động mà không muốn sử dụng thêm bộ truyền ngoài.

Cấu tạo chính của W-Series

1. Motor điện

Motor được ghép trực tiếp với thân hộp giảm tốc, tạo thành một cụm truyền động hoàn chỉnh.

Thiết kế này giúp:

• Giảm số lượng coupling trung gian.
• Giảm chiều dài hệ thống.
• Thuận tiện lắp đặt.
• Tạo cụm truyền động compact.

2. Thân hộp giảm tốc

Hình ảnh cho thấy thân hộp có dạng vuông và nhiều gân tăng cứng bên ngoài.

Kết cấu này hỗ trợ:

• Tăng độ cứng thân hộp.
• Tản nhiệt khi vận hành.
• Tạo nhiều vị trí bắt bulông.
• Linh hoạt trong bố trí lắp đặt.

3. Trục vít

Trục vít nhận chuyển động trực tiếp từ motor và truyền lực tới bánh vít.

Đây là bộ phận quyết định tỷ số truyền cùng với số răng của bánh vít.

4. Bánh vít

Bánh vít nhận chuyển động từ trục vít và truyền mô-men ra trục tải.

5. Đầu ra trục rỗng

Hình ảnh sản phẩm thể hiện đầu ra dạng lỗ trục rỗng ở mặt bên hộp giảm tốc.

Kiểu đầu ra này thuận tiện cho:

• Lắp trực tiếp trục máy.
• Trục tang băng tải.
• Trục con lăn.
• Các cơ cấu quay cần giảm số lượng coupling.

Ưu điểm của W-Series Worm Gear Reducer Motor

Thiết kế truyền động góc vuông

Bộ truyền trục vít – bánh vít cho phép motor và trục tải bố trí vuông góc, rất hữu ích khi không gian lắp đặt bị giới hạn.

Kết cấu nhỏ gọn

Motor và hộp giảm tốc được tích hợp thành một cụm, giúp giảm chiều dài tổng thể của hệ thống truyền động.

Đầu ra trục rỗng thuận tiện

Trục máy có thể được lắp trực tiếp vào đầu ra rỗng của hộp giảm tốc nếu kích thước và dung sai phù hợp.

Dễ tích hợp vào máy công nghiệp

Thân hộp dạng vuông với nhiều vị trí bắt bulông cho phép bố trí thiết bị theo nhiều hướng khác nhau tùy thiết kế máy.

Giảm tốc và đổi hướng trong cùng một cơ cấu

Không cần bổ sung hộp đổi hướng riêng, giúp giảm số lượng linh kiện trong cụm truyền động.

So sánh hộp giảm tốc trục vít bánh vít với hộp bánh răng nghiêng

Việc lựa chọn phải dựa trên công suất, mô-men, tỷ số truyền, hiệu suất và chu kỳ làm việc thực tế.

Ứng dụng của W-Series Worm Gear Reducer Motor

Băng tải công nghiệp

W-Series có thể sử dụng để truyền động:

• Băng tải hàng hóa.
• Băng tải đóng gói.
• Conveyor trong dây chuyền sản xuất.
• Roller conveyor.

Đầu ra trục rỗng đặc biệt thuận tiện khi ghép trực tiếp với trục tang.

Máy đóng gói

Có thể ứng dụng cho:

• Băng tải cấp sản phẩm.
• Cơ cấu kéo.
• Cơ cấu định vị.
• Trục quay trong máy đóng gói.

Máy cấp liệu

Phù hợp với các cơ cấu cấp liệu tốc độ thấp sau khi lựa chọn đúng mô-men và tỷ số truyền.

Máy trộn và khuấy

Hộp giảm tốc trục vít có thể sử dụng để giảm tốc motor cho các trục khuấy tải vừa và nhỏ khi thông số tải phù hợp.

Dây chuyền tự động hóa

Kết cấu góc vuông giúp W-Series thuận tiện lắp vào module máy có không gian hạn chế.

Máy chế biến thực phẩm

Có thể được sử dụng trong các cơ cấu conveyor, trục quay hoặc máy cấp liệu nếu vật liệu, cấp bảo vệ và điều kiện vệ sinh của model đáp ứng yêu cầu ứng dụng.

Máy dệt, giấy và bao bì

Có thể truyền động:

• Con lăn.
• Trục cuộn.
• Băng tải.
• Cơ cấu cấp vật liệu.

Cách lựa chọn W-Series

Do trang nguồn hiện không có bảng model chi tiết, khi lựa chọn cần xác định đầy đủ các thông số sau.

1. Công suất motor

Công suất phải được lựa chọn dựa trên tải thực tế, không chỉ dựa vào kích thước hộp giảm tốc.

Cần xác định:

• Công suất tải.
• Chu kỳ vận hành.
• Hệ số làm việc.
• Tần suất khởi động.
• Tải va đập.

2. Tỷ số truyền

Công thức cơ bản:

i = n1 / n2

Trong đó:

• i: tỷ số truyền.
• n1: tốc độ motor.
• n2: tốc độ đầu ra yêu cầu.

3. Mô-men đầu ra

Mô-men định mức của hộp giảm tốc phải lớn hơn mô-men tải sau khi tính hệ số an toàn và hệ số làm việc.

4. Kích thước trục rỗng

Nếu lắp trực tiếp lên trục máy cần xác nhận:

• Đường kính trục.
• Kích thước then.
• Dung sai trục.
• Chiều dài vùng lắp.

5. Kiểu lắp đặt

Cần xác định hướng lắp dựa trên thiết kế máy và yêu cầu bôi trơn của model cụ thể.

6. Chu kỳ làm việc

Truyền động trục vít sinh nhiệt trong quá trình làm việc nên cần kiểm tra kỹ với các ứng dụng:

• Làm việc liên tục.
• Công suất cao.
• Tỷ số truyền lớn.
• Nhiệt độ môi trường cao.

Các thông số cần xác nhận trước khi đặt hàng

• Model W-Series.
• Size hộp giảm tốc.
• Công suất motor.
• Điện áp motor.
• Tần số nguồn.
• Tốc độ motor.
• Tỷ số truyền.
• Tốc độ đầu ra.
• Mô-men đầu ra.
• Đường kính trục rỗng.
• Kích thước then.
• Vị trí lắp đặt.
• Hướng trục đầu ra.
• Số giờ hoạt động mỗi ngày.
• Số lần khởi động mỗi giờ.
• Nhiệt độ môi trường.
• Có sử dụng biến tần hay không.
• Có yêu cầu motor phanh hay không.
• Cấp bảo vệ IP nếu ứng dụng yêu cầu.

Hướng dẫn lắp đặt

1. Kiểm tra đúng model và tỷ số truyền trước khi lắp.
2. Kiểm tra đường kính trục máy và trục rỗng.
3. Làm sạch trục, lỗ trục và then.
4. Lắp hộp giảm tốc lên trục theo đúng dung sai thiết kế.
5. Không sử dụng búa tác động trực tiếp vào thân hộp hoặc trục.
6. Cố định thân hộp theo đúng vị trí bắt bulông.
7. Kiểm tra dầu bôi trơn nếu model sử dụng dầu.
8. Đấu motor đúng điện áp và sơ đồ điện.
9. Kiểm tra chiều quay trước khi kết nối tải hoàn chỉnh.
10. Chạy thử không tải trước khi tăng tải.

Bảo trì W-Series

Kiểm tra dầu bôi trơn

Định kỳ kiểm tra:

• Mức dầu.
• Màu dầu.
• Tình trạng nhiễm bẩn.
• Rò rỉ dầu tại phớt và mặt ghép.

Chu kỳ thay dầu phải thực hiện theo catalogue của model cụ thể.

Kiểm tra nhiệt độ

Nếu hộp giảm tốc nóng bất thường cần kiểm tra:

• Tải có vượt định mức hay không.
• Lượng dầu.
• Độ nhớt dầu.
• Tỷ số truyền.
• Điều kiện thông gió.
• Tình trạng ổ bi.

Kiểm tra rung và tiếng ồn

Rung hoặc tiếng động bất thường có thể liên quan đến:

• Mòn bánh vít.
• Ổ bi hỏng.
• Lắp trục không đúng tâm.
• Thiếu bôi trơn.
• Quá tải.

Kiểm tra bulông

Các bulông cố định hộp giảm tốc và motor cần được kiểm tra định kỳ, đặc biệt trên máy có rung động liên tục.

Lưu ý khi sử dụng

• Không vận hành vượt công suất hoặc mô-men cho phép của model.
• Không chọn model chỉ dựa trên đường kính trục.
• Không tự suy đoán tỷ số truyền từ kích thước bên ngoài.
• Không dùng búa ép hộp giảm tốc lên trục tải.
• Phải kiểm tra khả năng nhiệt khi làm việc liên tục hoặc tải cao.
• Với băng tải nghiêng hoặc cơ cấu có nguy cơ chạy ngược cần đánh giá cơ cấu phanh/giữ tải riêng.
• Khả năng tự hãm của truyền động trục vít phụ thuộc thiết kế, tỷ số truyền, góc nâng, ma sát và điều kiện vận hành; không được mặc định W-Series có khả năng tự hãm nếu chưa có dữ liệu kỹ thuật chính thức.
• Không sử dụng hộp giảm tốc như một thiết bị an toàn giữ tải nếu nhà sản xuất chưa xác nhận.
• Tỷ số truyền, công suất, mô-men, kích thước trục rỗng và lượng dầu của từng model W-Series phải được xác nhận từ catalogue chính thức trước khi đặt hàng.

Đối tượng sử dụng phù hợp

• Nhà chế tạo máy.
• Nhà tích hợp hệ thống tự động hóa.
• Dây chuyền băng tải.
• Nhà máy đóng gói.
• Logistics và kho vận.
• Máy chế biến.
• Máy cấp liệu.
• Hệ thống truyền động con lăn.
• Dây chuyền giấy, nhựa và bao bì.
• Các hệ thống cần bộ truyền góc vuông nhỏ gọn.
