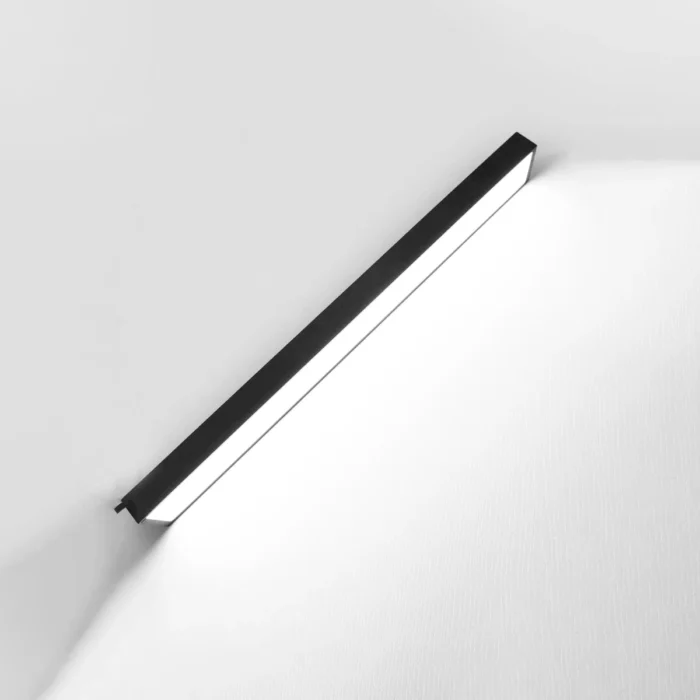

Nguồn sáng dạng thanh độ sáng cao SS – Chiếu sáng tuyến tính cường độ cao cho hệ thống thị giác máy

Nguồn sáng dạng thanh độ sáng cao SS là thiết bị chiếu sáng LED chuyên dụng cho hệ thống thị giác máy, được thiết kế với dãy LED công suất cao bố trí dọc theo thân đèn để tạo vùng sáng tuyến tính mạnh và ổn định. Sản phẩm phù hợp cho các ứng dụng cần khoảng cách chiếu sáng lớn, trường quan sát dài hoặc bề mặt có độ phản xạ thấp, tiêu biểu như kiểm tra đường mạch trên PCB, kiểm tra bản in, bề mặt vật liệu dạng dải và các chi tiết dài trong dây chuyền tự động hóa. Với điện áp hoạt động 24V DC, chiều rộng vùng sáng 22 mm và nhiều tùy chọn chiều dài, series SS thuận tiện tích hợp cùng camera công nghiệp và bộ điều khiển nguồn sáng.

Nguồn sáng dạng thanh độ sáng cao SS Là Gì?

Nguồn sáng dạng thanh độ sáng cao SS là nguồn sáng LED dạng thanh thuộc nhóm nguồn sáng Machine Vision. Dòng sản phẩm này sử dụng các LED có cường độ sáng cao, được bố trí tuyến tính trên bo mạch và kết hợp với tấm khuếch tán để tạo vùng chiếu sáng dài, hẹp và có độ sáng lớn.

• Loại sản phẩm: Nguồn sáng LED dạng thanh độ sáng cao.
• Series: SS.
• Điện áp hoạt động: 24V DC.
• Chiều rộng vùng sáng: 22 mm.
• Chức năng chính: Tạo vùng sáng tuyến tính cường độ cao cho camera công nghiệp.
• Ứng dụng tiêu biểu: Kiểm tra đường mạch PCB, bản in, vật liệu dạng dải, bề mặt dài và chi tiết có trường nhìn hẹp.

Trong hệ thống thực tế, nguồn sáng SS thường được lắp một bên, hai bên đối xứng hoặc theo góc nghiêng so với vật thể. Cường độ sáng cao giúp camera thu nhận hình ảnh rõ hơn trong các ứng dụng có khoảng cách làm việc lớn hoặc yêu cầu thời gian phơi sáng ngắn.

Đặc Điểm Sản Phẩm

1. Sử dụng LED có độ sáng cao và cường độ chiếu sáng mạnh.
2. Dãy LED được bố trí tuyến tính theo chiều dài thân đèn.
3. Ánh sáng phát ra có dạng dải hẹp, phù hợp với trường quan sát dài.
4. Có thể tùy chỉnh chiều dài theo yêu cầu ứng dụng.
5. Có thể lựa chọn nhiều màu ánh sáng khác nhau.
6. Có thể kết hợp nhiều thanh đèn để tạo góc chiếu phù hợp.
7. Phù hợp với camera tốc độ cao hoặc ứng dụng cần thời gian phơi sáng ngắn.
8. Thân đèn dạng nhôm định hình hỗ trợ bảo vệ linh kiện và tản nhiệt.

Cấu Tạo Nguồn Sáng Dạng Thanh Độ Sáng Cao SS

Sơ đồ cấu tạo trong tài liệu thể hiện các bộ phận chính:

1. Tấm khuếch tán: Làm mềm ánh sáng, giảm điểm sáng LED và hỗ trợ tăng độ đồng đều.
2. Dãy LED: Các LED cường độ cao được bố trí liên tục theo chiều dài nguồn sáng.
3. Bo mạch PCB: Cố định LED, cấp điện và kết nối với bộ điều khiển.
4. Vỏ ngoài: Bảo vệ linh kiện, tạo kết cấu lắp đặt và hỗ trợ tản nhiệt.

Thiết kế dạng thanh cho phép nguồn sáng bao phủ một vùng dài nhưng vẫn giữ chiều rộng nhỏ. Đây là cấu hình phù hợp với kiểm tra vật liệu dạng dải, đường mạch, mép sản phẩm và các chi tiết chạy liên tục trên băng tải.

Quy Tắc Đặt Tên Model

Cấu trúc model được thể hiện theo dạng:

SS - 495 - 22 - W

• SS: Nguồn sáng dạng thanh độ sáng cao – High Bright Bar Light Source.
• 495: Chiều dài vùng phát sáng – Luminous length, đơn vị mm.
• 22: Chiều rộng vùng phát sáng – Luminous width, đơn vị mm.
• W: Màu ánh sáng – Luminous color.

Quy ước màu ánh sáng:

• R: Ánh sáng đỏ.
• W: Ánh sáng trắng.
• B: Ánh sáng xanh dương.
• G: Ánh sáng xanh lá.

Ví dụ: SS-750-22-W là nguồn sáng dạng thanh độ sáng cao, chiều dài vùng sáng 750 mm, chiều rộng vùng sáng 22 mm và sử dụng ánh sáng trắng.

Thông Số Kỹ Thuật Chung

Bảng Đầy Đủ Model Nguồn Sáng Dạng Thanh Độ Sáng Cao SS

Quy ước thông số trong bảng:

• R: Công suất phiên bản ánh sáng đỏ.
• W/B/G: Công suất áp dụng cho phiên bản ánh sáng trắng, xanh dương hoặc xanh lá.
• Số 22 trong model thể hiện chiều rộng vùng phát sáng 22 mm.
• Trọng lượng là giá trị xấp xỉ theo bảng thông số series.

Lưu ý về chiều dài tùy chỉnh:

• Chiều dài nguồn sáng dạng thanh có thể được kéo dài theo yêu cầu.
• Tài liệu ghi nhận chiều dài có thể tùy chỉnh theo bội số khoảng 250 mm.
• Khi đặt hàng kích thước ngoài tiêu chuẩn, cần xác nhận lại công suất, trọng lượng, điện áp, bộ điều khiển và vị trí lắp đặt.

Ứng Dụng Kiểm Tra Đường Mạch Trên PCB

Tài liệu minh họa ứng dụng sử dụng model SS-750-22-W để kiểm tra đường mạch hoặc đường in trên bảng PCB.

Khi chỉ sử dụng ánh sáng trong nhà, hình ảnh bề mặt PCB có độ sáng không đồng đều, các vùng đường in khó phân biệt rõ. Nguồn sáng trắng SS-750-22-W tạo dải sáng mạnh dọc theo chiều dài bảng mạch, giúp làm rõ đường in, đường dẫn và các vùng có độ phản xạ khác nhau.

Cấu hình chiếu sáng hai bên giúp giảm bóng và tăng độ đồng đều trên toàn bộ vùng kiểm tra. Phương pháp này phù hợp với kiểm tra đường mạch dài, bảng PCB dạng thanh hoặc vật liệu chạy liên tục theo một hướng.

Ưu Điểm Nổi Bật

1. Cường độ chiếu sáng cao

• Sử dụng LED có độ sáng cao, phù hợp với khoảng cách làm việc lớn.
• Hỗ trợ camera sử dụng thời gian phơi sáng ngắn hơn trong dây chuyền tốc độ cao.
• Giúp làm rõ các chi tiết nhỏ trên vùng quan sát dài.

2. Vùng sáng tuyến tính dài

• Chiều dài tiêu chuẩn từ 250 mm đến 990 mm.
• Chiều rộng vùng sáng cố định 22 mm, tạo dải chiếu hẹp và tập trung.
• Phù hợp với vật thể dạng thanh, dải, tấm hoặc băng vật liệu.

3. Có thể tùy chỉnh chiều dài

• Chiều dài có thể mở rộng theo bội số khoảng 250 mm.
• Đáp ứng các dây chuyền có trường nhìn lớn hoặc sản phẩm kích thước dài.
• Thuận tiện đồng bộ với camera line scan hoặc nhiều camera lắp nối tiếp.

4. Nhiều lựa chọn màu ánh sáng

• Ánh sáng trắng phù hợp với kiểm tra ngoại quan và vật thể đa màu.
• Ánh sáng đỏ phù hợp với một số vật liệu cần tăng tương phản hoặc camera đơn sắc.
• Ánh sáng xanh dương và xanh lá được lựa chọn theo màu sắc và đặc tính phản xạ của vật thể.

5. Kết cấu gọn và dễ tích hợp

• Thân đèn dạng thanh mỏng giúp tiết kiệm không gian lắp đặt.
• Có thể lắp một thanh, hai thanh đối xứng hoặc nhiều thanh quanh vật thể.
• Thuận tiện điều chỉnh góc chiếu, khoảng cách và hướng sáng.

6. Hỗ trợ độ đồng đều hình ảnh

• Tấm khuếch tán series BD giúp làm mềm ánh sáng.
• Giảm điểm sáng riêng lẻ của LED trên bề mặt vật thể.
• Hỗ trợ camera thu nhận hình ảnh ổn định trên toàn bộ chiều dài vùng kiểm tra.

Ứng Dụng Thực Tế

Kiểm tra bảng mạch PCB

Nguồn sáng giúp làm rõ đường mạch, đường in, vùng đồng, pad hàn và các khu vực có độ phản xạ khác nhau trên PCB.

Kiểm tra bản in và vật liệu in

Ánh sáng tuyến tính hỗ trợ phát hiện lỗi in, đứt nét, sai màu, vết bẩn và vị trí ký tự trên vật liệu dạng cuộn hoặc dạng tấm.

Kiểm tra vật liệu dạng dải

Sản phẩm phù hợp với màng nhựa, giấy, vải, kim loại tấm, dây dẫn và các vật liệu di chuyển liên tục trên băng tải.

Kiểm tra cạnh và bề mặt dài

Nguồn sáng có thể lắp nghiêng để làm rõ cạnh, vết xước, độ lồi lõm hoặc khuyết tật kéo dài trên bề mặt sản phẩm.

Hệ thống camera line scan

Chiều dài vùng sáng lớn và chiều rộng nhỏ phù hợp với camera quét dòng trong dây chuyền kiểm tra liên tục.

Kiểm tra ngoại quan tốc độ cao

Cường độ sáng mạnh hỗ trợ giảm thời gian phơi sáng, hạn chế nhòe hình khi vật thể chuyển động nhanh.

Kiểm tra thanh kim loại và linh kiện dài

Sản phẩm có thể sử dụng để quan sát bề mặt thanh nhôm, thanh thép, linh kiện cơ khí dài và các chi tiết có hình dạng tuyến tính.

Cách Lựa Chọn Model

Chọn theo chiều dài trường nhìn

Chiều dài vùng phát sáng cần bao phủ toàn bộ vùng quan sát của camera.

• Trường nhìn khoảng 250 mm có thể tham khảo SS-250-22.
• Trường nhìn khoảng 495 mm có thể tham khảo SS-495-22.
• Trường nhìn khoảng 750 mm có thể tham khảo SS-750-22.
• Trường nhìn khoảng 990 mm có thể tham khảo SS-990-22.
• Với trường nhìn dài hơn, có thể đặt tùy chỉnh theo yêu cầu kỹ thuật.

Chọn theo màu ánh sáng

• W – Trắng: Phù hợp với PCB, bản in, vật liệu đa màu và kiểm tra ngoại quan tổng quát.
• R – Đỏ: Phù hợp với camera đơn sắc, vật thể cần tăng tương phản dưới ánh sáng đỏ hoặc vật liệu bán trong suốt.
• B – Xanh dương: Có thể phù hợp với vật thể màu đỏ, vàng hoặc bề mặt phản xạ đặc thù.
• G – Xanh lá: Có thể dùng với vật thể màu đỏ, cam hoặc ứng dụng đo lường cần bước sóng xanh lá.

Chọn theo khoảng cách làm việc

Khoảng cách từ nguồn sáng đến vật thể ảnh hưởng trực tiếp đến cường độ và độ rộng vùng chiếu. Khoảng cách lớn cần công suất cao hơn hoặc sử dụng nhiều thanh đèn.

Chọn theo phương pháp lắp đặt

• Một thanh đèn phù hợp với chiếu sáng một phía hoặc làm nổi bật cạnh.
• Hai thanh đèn đối xứng giúp giảm bóng và tăng độ đồng đều.
• Nhiều thanh đèn có thể được bố trí theo góc khác nhau để kiểm tra bề mặt phức tạp.

Chọn theo công suất bộ điều khiển

Công suất đầu ra của bộ điều khiển phải lớn hơn hoặc bằng công suất của model đã chọn. Model SS-990-22 có công suất 48 W và cần bộ điều khiển có khả năng cấp tải tương ứng.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24V, chiều dài và màu ánh sáng.
   • Xác định trường nhìn camera, khoảng cách làm việc và hướng di chuyển của vật thể.
   • Lựa chọn bộ điều khiển có công suất phù hợp với model.
   • Kiểm tra đầu nối và dây dẫn trước khi đấu điện.

2. Lắp đặt:

   • Ngắt nguồn bộ điều khiển trước khi kết nối.
   • Cố định nguồn sáng trên khung máy hoặc giá đỡ chắc chắn.
   • Căn chỉnh thanh đèn song song với vùng cần kiểm tra.
   • Khi sử dụng hai thanh, cần điều chỉnh góc chiếu đối xứng để giảm bóng.
   • Bảo đảm dây dẫn không bị kéo căng hoặc cọ vào bộ phận chuyển động.

3. Hiệu chỉnh ánh sáng:

   • Bắt đầu với cường độ thấp và tăng dần.
   • Kiểm tra độ đồng đều từ đầu đến cuối vùng phát sáng.
   • Điều chỉnh góc chiếu để làm rõ đường mạch, vết xước hoặc bề mặt cần kiểm tra.
   • Cân chỉnh khẩu độ, thời gian phơi sáng và gain của camera.

4. Vận hành:

   • Chạy thử bằng mẫu đạt và mẫu lỗi.
   • Kiểm tra chất lượng hình ảnh tại trung tâm và hai đầu trường nhìn.
   • Theo dõi nhiệt độ của thanh đèn khi vận hành liên tục.
   • Sử dụng chế độ kích sáng đồng bộ với camera nếu bộ điều khiển hỗ trợ.

5. Bảo trì:

   • Vệ sinh tấm khuếch tán bằng khăn mềm.
   • Không sử dụng vật sắc nhọn hoặc hóa chất làm hỏng bề mặt quang học.
   • Kiểm tra định kỳ dây dẫn, đầu nối, giá lắp và tình trạng tản nhiệt.
   • Giữ khe tản nhiệt và bề mặt nguồn sáng sạch bụi, dầu và hơi ẩm.

Lưu ý khi sử dụng:

• Chỉ sử dụng nguồn điện và bộ điều khiển phù hợp với điện áp 24V.
• Không cấp công suất vượt thông số của model.
• Không nhìn trực tiếp vào dãy LED cường độ cao trong thời gian dài.
• Không che kín bề mặt tản nhiệt khi nguồn sáng đang hoạt động.
• Với model chiều dài lớn, cần bố trí đủ điểm cố định để tránh cong hoặc rung thanh đèn.
• Cần xác nhận model, màu ánh sáng, đầu nối và bộ điều khiển trước khi đặt hàng.

Đối Tượng Phù Hợp

• Nhà máy điện tử: Kiểm tra PCB, đường mạch, pad và bề mặt bảng điện tử.
• Doanh nghiệp in ấn: Kiểm tra bản in, mã, ký tự và lỗi bề mặt trên vật liệu dạng cuộn.
• Nhà máy sản xuất vật liệu: Kiểm tra màng nhựa, giấy, vải, kim loại tấm và vật liệu dạng dải.
• Doanh nghiệp cơ khí: Kiểm tra thanh kim loại, cạnh gia công, vết xước và khuyết tật bề mặt.
• Đơn vị tích hợp Machine Vision: Xây dựng hệ thống camera line scan và kiểm tra ngoại quan tốc độ cao.
• Nhà chế tạo máy: Tích hợp nguồn sáng vào máy kiểm tra, dây chuyền phân loại và thiết bị đo hình ảnh.
• Đơn vị bảo trì kỹ thuật: Thay thế hoặc nâng cấp nguồn sáng cho hệ thống camera đang vận hành.
