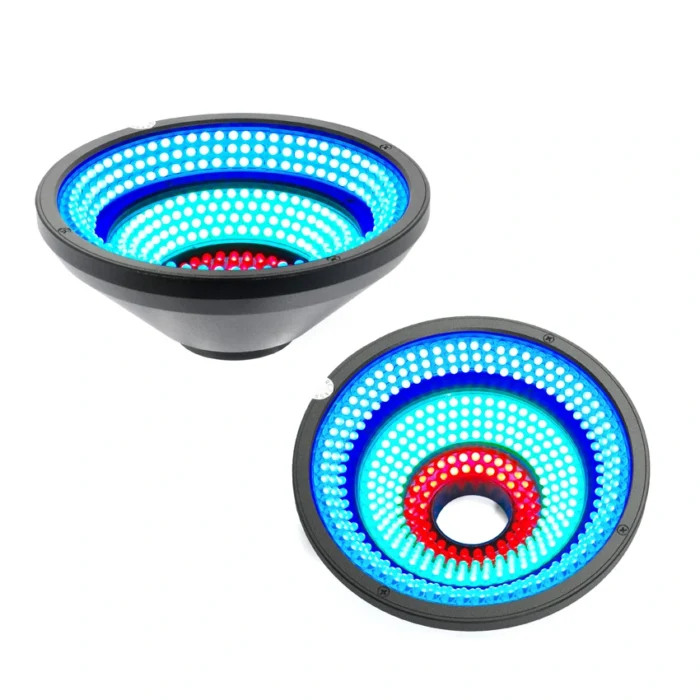

Đèn nguồn sáng AOI đa góc AOI Series – AOI Light Source cho hệ thống thị giác máy

Đèn nguồn sáng AOI đa góc AOI Series là dòng đèn chiếu sáng thị giác máy chuyên dùng cho hệ thống AOI, camera công nghiệp và dây chuyền kiểm tra linh kiện điện tử tự động. Sản phẩm được thiết kế với nhiều vòng ánh sáng màu và nhiều góc chiếu khác nhau, giúp camera dễ dàng phân biệt điểm hàn, linh kiện, bề mặt PCB, độ cao/thấp tương đối và các vùng cần kiểm tra trên bo mạch.

Dòng AOI Series phù hợp cho các bài toán kiểm tra điểm hàn, kiểm tra linh kiện LED, kiểm tra PCB, phát hiện thiếu linh kiện, sai vị trí, lỗi hàn, lỗi bề mặt hoặc các chi tiết điện tử có độ phản xạ phức tạp. Nhờ kết hợp ánh sáng nhiều màu như đỏ, xanh lá, xanh dương và trắng, hệ thống xử lý ảnh có thể tạo ra hình ảnh tương phản tốt hơn so với nguồn sáng đơn sắc thông thường.

Đèn Nguồn Sáng AOI Đa Góc AOI Series Là Gì?

Đèn nguồn sáng AOI đa góc AOI Series là nguồn sáng LED chuyên dụng cho máy kiểm tra quang học tự động AOI. Thiết kế của đèn thường gồm nhiều vòng LED bố trí ở các góc chiếu khác nhau, cho phép chiếu sáng vật thể theo nhiều hướng và nhiều màu cùng lúc. Cấu hình này giúp làm nổi bật đặc điểm bề mặt, chiều cao linh kiện, điểm hàn và các vùng phản xạ khác nhau trên PCB.

• Loại sản phẩm: Đèn nguồn sáng AOI đa góc cho thị giác máy.
• Chức năng chính: Cung cấp ánh sáng đa góc, đa màu cho camera công nghiệp khi kiểm tra linh kiện điện tử và bo mạch.
• Ứng dụng tiêu biểu: Kiểm tra điểm hàn, kiểm tra PCB, kiểm tra LED, kiểm tra linh kiện điện tử, phát hiện thiếu linh kiện, sai vị trí, lỗi hàn, lỗi bề mặt và dây chuyền SMT/AOI.

Trong thực tế, nguồn sáng AOI giúp camera thu được hình ảnh có thông tin màu và hướng sáng rõ hơn. Các vùng nghiêng, vùng cao, vùng thấp hoặc vùng phản xạ khác nhau trên linh kiện có thể hiện ra với màu sắc khác nhau, hỗ trợ phần mềm xử lý ảnh phân tích chính xác hơn.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng AOI đa góc AOI Series.
• Model/Mã sản phẩm: AOI-120, AOI-134, AOI-150, AOI-180, AOI-211, AOI-250.
• Loại thiết bị: Đèn chiếu sáng thị giác máy chuyên dụng cho hệ thống AOI.
• Điện áp: 24VDC.
• Công suất: Tùy model và màu ánh sáng, gồm R, G, B và W theo bảng thông số.
• Đường kính ngoài lớn nhất: Thể hiện trong mã model, ví dụ AOI-150 có đường kính ngoài lớn nhất tham chiếu 150mm.
• Màu ánh sáng: R, G, B, W tùy cấu hình model.
• Chất liệu/Cấu tạo: Cấu tạo dạng chảo/vòng gồm vỏ đèn, LED nhiều màu, PCB, tấm khuếch tán, thấu kính tăng sáng và kết cấu nhiều tầng/góc chiếu.
• Kiểu lắp đặt/Kết nối: Lắp cùng camera công nghiệp trong máy AOI hoặc trạm kiểm tra PCB, kết nối với bộ điều khiển nguồn sáng theo thiết kế hệ thống.
• Ứng dụng: Chiếu sáng kiểm tra điểm hàn, PCB, linh kiện LED, linh kiện điện tử, lỗi lắp ráp, lỗi thiếu linh kiện và kiểm tra bề mặt bo mạch.
• Lưu ý chọn mua: Cần kiểm tra đúng model, đường kính ngoài, điện áp 24VDC, màu ánh sáng, công suất từng kênh màu, trọng lượng và không gian lắp đặt trước khi sử dụng.

Bảng Model Đèn Nguồn Sáng AOI Đa Góc AOI Series

Cách Hiểu Mã Sản Phẩm AOI Series

Theo quy tắc đặt tên trong bảng thông số, mã sản phẩm có dạng:

AOI – 150

• AOI: AOI light source, nguồn sáng dùng cho hệ thống kiểm tra quang học tự động.
• 150: Đường kính ngoài lớn nhất hoặc nhóm kích thước nguồn sáng.

Ví dụ, AOI-120 là model có kích thước nhỏ hơn, phù hợp với vùng kiểm tra nhỏ hoặc cụm camera AOI gọn. AOI-250 là model lớn hơn, phù hợp với vùng quan sát rộng hơn hoặc yêu cầu chiếu sáng mạnh hơn cho PCB và linh kiện có kích thước lớn.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

Đèn nguồn sáng AOI đa góc AOI Series thường có cấu trúc dạng chảo hoặc dạng vòm thấp, bên trong bố trí nhiều vòng LED màu theo các góc chiếu khác nhau. Ánh sáng từ từng vòng LED chiếu vào vật thể ở các hướng khác nhau, tạo ra sự khác biệt màu sắc trên bề mặt tùy theo độ nghiêng, độ cao, độ phản xạ và hình dạng của chi tiết.

• LED nhiều màu: Tạo các kênh sáng R, G, B và W phục vụ phân tích hình ảnh.
• Tấm khuếch tán: Giúp ánh sáng mềm hơn, giảm vùng sáng gắt.
• Thấu kính tăng sáng: Hỗ trợ tăng hiệu quả chiếu sáng và định hướng ánh sáng.
• PCB và vỏ đèn: Bảo vệ linh kiện, hỗ trợ tản nhiệt và gá lắp trong hệ thống AOI.

Cấu trúc nhiều màu và nhiều góc chiếu giúp hệ thống camera phát hiện điểm hàn, chân linh kiện, vùng nhô cao, vùng lõm hoặc vùng phản xạ khác nhau rõ hơn so với nguồn sáng một góc.

Ứng Dụng Kiểm Tra Hình Ảnh

1. Kiểm tra điểm hàn trên linh kiện điện tử

Đèn nguồn sáng AOI giúp làm rõ hình dạng và độ phản xạ của điểm hàn. Với ánh sáng đa góc, các điểm hàn có độ nghiêng hoặc hình dạng khác nhau sẽ phản xạ ánh sáng khác nhau, giúp phần mềm xử lý ảnh phát hiện lỗi dễ hơn.

• Vật thể kiểm tra: Linh kiện điện tử, điểm hàn, chân linh kiện, bo mạch SMT.
• Mục tiêu kiểm tra: Kiểm tra điểm hàn, phát hiện thiếu hàn, hàn lỗi, hàn lệch hoặc điểm hàn bất thường.
• Model tham khảo: AOI-120.
• Kết quả mong muốn: Điểm hàn rõ hơn, vùng lỗi dễ phân biệt hơn trên ảnh camera.

2. Kiểm tra LED và bảng mạch LED

Với bảng LED hoặc cụm linh kiện có nhiều điểm phản xạ nhỏ, AOI Series hỗ trợ chiếu sáng đa hướng để làm nổi bật vị trí linh kiện, chân hàn và vùng thiếu linh kiện. Hình ảnh thu được có độ tương phản tốt hơn, hỗ trợ kiểm tra nhanh trong dây chuyền.

• Vật thể kiểm tra: LED, bảng mạch LED, linh kiện nhỏ, module điện tử.
• Mục tiêu kiểm tra: Kiểm tra thiếu linh kiện, sai vị trí, lỗi điểm hàn hoặc lỗi ngoại quan.
• Model tham khảo: AOI-150.
• Kết quả mong muốn: Linh kiện và điểm hàn rõ hơn, hỗ trợ phát hiện lỗi nhanh hơn.

3. Kiểm tra PCB và linh kiện trên bo mạch

Đèn nguồn sáng AOI phù hợp với PCB có nhiều vùng phản xạ khác nhau như IC, điện trở, tụ điện, đường mạch và pad hàn. Ánh sáng đa màu giúp tạo hình ảnh có thông tin phong phú hơn, hỗ trợ thuật toán xác định lỗi chính xác hơn.

• Vật thể kiểm tra: PCB, IC, chip, linh kiện SMD, bo mạch điện tử.
• Mục tiêu kiểm tra: Kiểm tra vị trí linh kiện, kiểm tra điểm hàn, phát hiện thiếu linh kiện, lệch linh kiện hoặc lỗi bề mặt.
• Model tham khảo: AOI-250.
• Kết quả mong muốn: PCB và linh kiện hiển thị rõ hơn, điểm bất thường dễ phát hiện hơn.

Ưu Điểm Nổi Bật

1. Chiếu sáng đa góc cho hệ thống AOI

• Các vòng LED được bố trí ở nhiều góc giúp làm rõ đặc điểm hình học của linh kiện và điểm hàn.
• Phù hợp với các bài toán cần phân biệt vùng cao/thấp, nghiêng/phẳng hoặc phản xạ khác nhau.

2. Hỗ trợ nhiều màu ánh sáng

• Các kênh màu R, G, B và W giúp tạo ảnh có độ tương phản cao hơn trong nhiều ứng dụng điện tử.
• Màu ánh sáng phù hợp giúp tăng khả năng phát hiện lỗi trên PCB, LED và linh kiện SMD.

3. Phù hợp với kiểm tra điện tử tốc độ cao

• Dùng tốt trong hệ thống AOI, dây chuyền SMT, kiểm tra bo mạch và kiểm tra linh kiện hàng loạt.
• Hỗ trợ camera công nghiệp ghi nhận hình ảnh ổn định, rõ nét và có khả năng phân tích lỗi tốt hơn.

4. Nhiều kích thước model để lựa chọn

• Dải model từ AOI-120 đến AOI-250 đáp ứng nhiều kích thước vùng kiểm tra khác nhau.
• Có thể chọn model nhỏ cho cụm kiểm tra gọn hoặc model lớn cho PCB/vùng quan sát rộng.

Cách Chọn Model Phù Hợp

• Chọn theo kích thước vùng kiểm tra: Vùng nhỏ có thể chọn AOI-120 hoặc AOI-134. Vùng lớn hơn nên chọn AOI-180, AOI-211 hoặc AOI-250.
• Chọn theo loại bo mạch: PCB nhỏ, linh kiện dày đặc cần model có kích thước và góc chiếu phù hợp để tránh che khuất vùng quan sát.
• Chọn theo màu ánh sáng: Các kênh R, G, B và W nên được chọn theo vật liệu linh kiện, màu PCB và yêu cầu phần mềm AOI.
• Chọn theo công suất: Vùng kiểm tra lớn hoặc tốc độ chụp cao cần model có công suất đủ để đảm bảo ảnh không thiếu sáng.
• Chọn theo không gian lắp đặt: Cần kiểm tra đường kính ngoài, chiều cao đèn, vị trí camera, ống kính và khoảng cách làm việc trong máy AOI.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC, kích thước đèn, màu ánh sáng và công suất từng kênh màu.
   • Xác định kích thước PCB, vùng quan sát, camera, ống kính và khoảng cách làm việc.

2. Lắp đặt:

   • Ngắt nguồn trước khi đấu nối hoặc thay thế đèn.
   • Lắp đèn đồng trục hoặc theo cấu hình máy AOI, đảm bảo vùng sáng bao phủ khu vực cần kiểm tra.
   • Cố định chắc chắn để tránh rung lắc hoặc lệch vị trí trong quá trình vận hành.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh cường độ từng kênh màu nếu hệ thống cho phép.
   • Kiểm tra ảnh mẫu của PCB, điểm hàn hoặc linh kiện trước khi đưa vào vận hành liên tục.
   • Cài đặt bộ điều khiển nguồn sáng phù hợp để tránh quá sáng, thiếu sáng hoặc mất cân bằng màu.

4. Bảo trì:

   • Vệ sinh bề mặt phát sáng, tấm khuếch tán và khu vực lắp đặt định kỳ.
   • Kiểm tra dây nối, đầu nối, vị trí gá và tình trạng phát sáng của từng kênh LED.
   • Không sử dụng đèn vượt quá thông số kỹ thuật cho phép.

Lưu ý khi sử dụng:

• Luôn chọn đúng model theo vùng kiểm tra và yêu cầu xử lý ảnh AOI.
• Không đấu sai điện áp hoặc dùng sai nguồn cấp.
• Với hệ thống AOI công nghiệp, nên để kỹ thuật viên có chuyên môn lắp đặt, căn chỉnh và hiệu chỉnh tham số ánh sáng.

Đối Tượng Phù Hợp

• Nhà máy điện tử: Dùng trong dây chuyền SMT, kiểm tra PCB, kiểm tra điểm hàn, kiểm tra LED và kiểm soát chất lượng linh kiện.
• Đơn vị tích hợp Machine Vision/AOI: Phù hợp cho dự án xử lý ảnh, AOI, kiểm tra linh kiện điện tử và kiểm tra bo mạch tự động.
• Đơn vị bảo trì kỹ thuật: Dùng để thay thế hoặc nâng cấp nguồn sáng AOI trong máy kiểm tra đang vận hành.
• Đại lý thiết bị công nghiệp: Phù hợp kinh doanh trong nhóm đèn chiếu sáng thị giác máy, camera công nghiệp, nguồn sáng AOI và phụ kiện tự động hóa.

Câu Hỏi Thường Gặp

Đèn nguồn sáng AOI Series dùng điện áp bao nhiêu?

Các model trong bảng sử dụng điện áp 24VDC, cần kiểm tra đúng nguồn cấp trước khi lắp đặt.

AOI Series khác gì so với đèn nguồn sáng vòng thông thường?

AOI Series có nhiều vòng LED, nhiều màu và nhiều góc chiếu, phù hợp cho kiểm tra điểm hàn, PCB và linh kiện điện tử. Đèn vòng thông thường chủ yếu cung cấp ánh sáng trực tiếp hoặc khuếch tán cho các bài toán kiểm tra tổng quát hơn.

Khi nào nên chọn AOI-250?

Nên chọn AOI-250 khi cần vùng kiểm tra lớn hơn, công suất cao hơn hoặc sử dụng trong hệ thống AOI kiểm tra PCB có kích thước lớn, nhiều linh kiện và yêu cầu hình ảnh rõ.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên dùng bộ điều khiển nguồn sáng, đặc biệt khi cần điều chỉnh cường độ từng kênh màu R, G, B, W hoặc đồng bộ với camera trong dây chuyền kiểm tra tự động.
