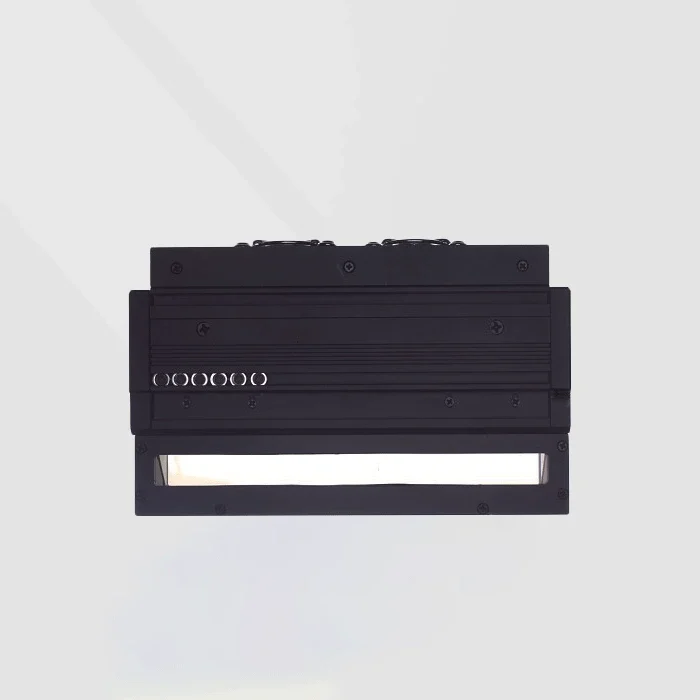

Đèn nguồn sáng tuyến tính đồng trục LC2 Series cho hệ thống thị giác máy

Đèn nguồn sáng tuyến tính đồng trục LC2 Series là dòng nguồn sáng LED công nghiệp kết hợp đặc tính của nguồn sáng tuyến tính và nguồn sáng đồng trục. Sản phẩm sử dụng LED độ sáng cao cùng hệ thống thấu kính hội tụ để tạo dải sáng mạnh, dài và có độ đồng đều tốt trên toàn bộ vùng kiểm tra.

Nhờ cấu trúc quang học đồng trục, ánh sáng được đưa tới vật thể theo hướng gần trùng với hướng quan sát của camera. Thiết kế này giúp làm rõ đường mạch, đường in, ký tự và các chi tiết trên bề mặt phẳng hoặc phản quang, đồng thời hạn chế bóng đổ và vùng sáng không đồng đều.

Dòng LC2 Series gồm các model tiêu chuẩn LC2-150, LC2-300 và LC2-450, sử dụng điện áp 24VDC. Chiều dài nguồn sáng có thể được mở rộng theo yêu cầu với bước tùy chỉnh là bội số của 50mm.

Đèn nguồn sáng tuyến tính đồng trục LC2 Series là gì?

Đèn nguồn sáng tuyến tính đồng trục LC2 Series là nguồn sáng chuyên dụng cho hệ thống Machine Vision, tạo ra một dải sáng dài có cường độ cao và đặc tính chiếu sáng đồng trục.

Ánh sáng từ LED được tập trung qua hệ thống quang học, sau đó phản xạ qua kính phân quang để chiếu xuống vật thể. Camera quan sát vật thể qua cùng đường quang học, giúp vùng kiểm tra có độ sáng ổn định và ít chịu ảnh hưởng của bóng đổ.

• Loại sản phẩm: Đèn nguồn sáng tuyến tính đồng trục.
• Tên tiếng Anh: Coaxial Light Source hoặc Coaxial Line Light Source.
• Dòng sản phẩm: LC2 Series.
• Điện áp hoạt động: 24VDC.
• Chức năng chính: Tạo dải sáng tuyến tính cường độ cao kết hợp đặc tính chiếu sáng đồng trục.
• Ứng dụng tiêu biểu: Kiểm tra đường mạch PCB mềm, đường in, ký tự, bề mặt phản quang, vật liệu dạng tấm và vùng kiểm tra dài.

Nguồn sáng phù hợp với các hệ thống cần quan sát bề mặt phẳng nhưng trường nhìn kéo dài theo một chiều. So với nguồn sáng đồng trục dạng hộp thông thường, LC2 Series tạo vùng sáng dài hơn và phù hợp với PCB, màng, linh kiện hoặc vật liệu có bố cục dạng hàng.

Thông số kỹ thuật chung

• Tên sản phẩm: Đèn nguồn sáng tuyến tính đồng trục LC2 Series.
• Model/Mã sản phẩm: LC2-150, LC2-300, LC2-450.
• Điện áp hoạt động: 24VDC.
• Chiều dài phát sáng: 150mm, 300mm hoặc 450mm theo model tiêu chuẩn.
• Khả năng tùy chỉnh chiều dài: Có thể mở rộng theo yêu cầu, với chiều dài là bội số của 50mm.
• Công suất ánh sáng đỏ R: Từ 50W đến 130W tùy model.
• Công suất ánh sáng W/B/G: Từ 70W đến 190W tùy model.
• Màu ánh sáng: Đỏ, trắng, xanh dương hoặc xanh lá tùy cấu hình đặt hàng.
• Trọng lượng: Khoảng 1300g đến 3200g tùy chiều dài nguồn sáng.
• Cấu tạo chính: Đầu nối hàng không, quạt làm mát, vỏ nguồn sáng, PCBA, bộ phận hội tụ ánh sáng, tấm khuếch tán và kính phân quang.
• Kiểu lắp đặt: Lắp cùng camera công nghiệp theo cấu hình quang học đồng trục.
• Ứng dụng: Kiểm tra đường mạch, PCB mềm, đường in, ký tự, bề mặt phẳng và vùng quan sát dài.
• Lưu ý chọn mua: Cần xác nhận chiều dài phát sáng, màu ánh sáng, công suất, kích thước thân đèn, bộ điều khiển và phương án tản nhiệt.

Bảng model đèn nguồn sáng tuyến tính đồng trục LC2 Series

Ghi chú: Tài liệu không cung cấp thông số công suất cho phiên bản IR. Chiều dài của nguồn sáng tuyến tính đồng trục có thể được mở rộng theo yêu cầu, với kích thước tùy chỉnh là bội số của 50mm.

Tên sản phẩm tiếng Việt theo từng model

Phiên bản màu có thể được bổ sung hậu tố trong mã đặt hàng. Ví dụ, LC2-300-W là đèn nguồn sáng tuyến tính đồng trục dài 300mm sử dụng ánh sáng trắng.

Cách hiểu mã sản phẩm LC2 Series

Mã sản phẩm có thể được thể hiện theo cấu trúc:

LC2 – 300 – W

• LC2: Dòng nguồn sáng tuyến tính đồng trục.
• 300: Chiều dài phát sáng tham chiếu 300mm.
• W: Màu ánh sáng trắng.

Các ký hiệu màu thường gặp:

• R: Ánh sáng đỏ.
• W: Ánh sáng trắng.
• B: Ánh sáng xanh dương.
• G: Ánh sáng xanh lá.

Ví dụ:

• LC2-150-R: Đèn nguồn sáng tuyến tính đồng trục dài 150mm, ánh sáng đỏ.
• LC2-300-W: Đèn nguồn sáng tuyến tính đồng trục dài 300mm, ánh sáng trắng.
• LC2-450-B: Đèn nguồn sáng tuyến tính đồng trục dài 450mm, ánh sáng xanh dương.

Trong hình ứng dụng, mã nguồn sáng được ghi là LC-300-W, trong khi bảng model sử dụng tiền tố LC2-300. Do đó, khi đặt hàng cần xác nhận mã thương mại chính xác giữa LC và LC2 với đơn vị cung cấp.

Cấu tạo đèn nguồn sáng tuyến tính đồng trục LC2 Series

Theo sơ đồ cấu tạo trong tài liệu, nguồn sáng gồm các thành phần chính:

• Đầu nối hàng không: Kết nối đèn với nguồn cấp hoặc bộ điều khiển nguồn sáng.
• Quạt làm mát: Hỗ trợ tản nhiệt khi LED hoạt động ở công suất cao.
• Vỏ nguồn sáng: Bảo vệ các linh kiện quang học và điện tử bên trong.
• PCBA: Cố định LED, phân phối nguồn điện và điều khiển cụm phát sáng.
• Bộ phận hội tụ ánh sáng: Tập trung ánh sáng LED thành dải sáng có cường độ cao.
• Tấm khuếch tán: Làm mềm ánh sáng và cải thiện độ đồng đều trên toàn bộ chiều dài.
• Kính phân quang: Phản xạ ánh sáng xuống vật thể đồng thời cho phép camera quan sát qua đường quang học.

Sự kết hợp giữa bộ phận hội tụ và kính phân quang giúp LC2 Series vừa tạo được dải sáng dài, vừa duy trì đặc tính chiếu sáng đồng trục.

Nguyên lý hoạt động

Ánh sáng từ dãy LED độ sáng cao được tập trung qua hệ thống quang học để tạo thành một dải sáng tuyến tính. Dải sáng sau đó được kính phân quang phản xạ xuống bề mặt vật thể.

Camera quan sát vật thể qua kính phân quang theo hướng gần trùng với hướng chiếu sáng. Nhờ đó:

• Bề mặt phẳng được chiếu sáng đồng đều hơn.
• Bóng đổ do ánh sáng xiên được hạn chế.
• Đường mạch và ký tự trên bề mặt phản quang hiển thị rõ hơn.
• Các vùng sáng tối bất thường dễ được phần mềm xử lý ảnh nhận diện.
• Hệ thống phù hợp với vùng kiểm tra dài hoặc có nhiều chi tiết lặp lại.

Nguồn sáng có công suất lớn và được tích hợp quạt làm mát, phù hợp với các ứng dụng cần cường độ sáng cao hoặc camera hoạt động với thời gian phơi sáng ngắn.

Ứng dụng kiểm tra đường mạch trên PCB mềm

Hình ứng dụng trong tài liệu mô tả bài toán kiểm tra đường mạch trên bảng mạch PCB mềm:

• Nội dung kiểm tra: Kiểm tra đường mạch.
• Vật thể kiểm tra: Bảng mạch PCB mềm.
• Khó khăn của phương án: Vùng hoặc khổ kiểm tra lớn.
• Nguồn sáng áp dụng: LC-300-W.
• Model tương ứng trong bảng: LC2-300 phiên bản ánh sáng trắng.
• Kết quả: Đường mạch hiển thị rõ và có thể kiểm tra bằng camera.

Khi chỉ sử dụng ánh sáng trong phòng, các đường mạch trên PCB mềm có thể bị mờ, độ sáng không đồng đều và khó phân biệt với nền vật liệu. Nguồn sáng tuyến tính đồng trục giúp ánh sáng phủ đều lên toàn bộ vùng PCB, làm nổi bật các đường mạch và chi tiết lặp lại.

Hệ thống xử lý ảnh có thể sử dụng hình ảnh này để phát hiện:

• Đường mạch bị đứt.
• Đường mạch thiếu hoặc sai vị trí.
• Khoảng cách giữa các đường mạch không đúng.
• Vùng in hoặc vùng dẫn điện không đồng đều.
• Sai lệch hình dạng của mạch.
• Dị vật hoặc khuyết tật trên bề mặt PCB mềm.

Các ứng dụng thực tế khác

1. Kiểm tra đường in và ký tự

Nguồn sáng tuyến tính đồng trục có thể làm rõ nội dung in trên vật thể phẳng hoặc có độ phản xạ cao.

• Kiểm tra số serial.
• Kiểm tra mã lô và ngày sản xuất.
• Phát hiện ký tự mờ, thiếu hoặc sai vị trí.
• Hỗ trợ OCR trên vùng kiểm tra dài.

2. Kiểm tra bề mặt kim loại và vật liệu phản quang

Ánh sáng đồng trục giúp hạn chế bóng đổ và phản xạ không đồng đều trên bề mặt bóng.

• Phát hiện vết xước hoặc vết bẩn.
• Kiểm tra vùng gia công và lớp phủ.
• Kiểm tra ký hiệu khắc trên kim loại.
• Phát hiện vùng bề mặt không đồng đều.

3. Kiểm tra linh kiện điện tử dạng hàng

Dải sáng dài phù hợp với các sản phẩm có nhiều linh kiện được bố trí lặp lại theo hàng hoặc cột.

• Kiểm tra thiếu linh kiện.
• Kiểm tra sai vị trí hoặc sai hướng.
• Kiểm tra chân linh kiện và vùng hàn.
• Phát hiện lỗi trên nhiều sản phẩm trong cùng một ảnh.

4. Kiểm tra vật liệu dạng tấm hoặc màng

• Kiểm tra màng nhựa và vật liệu mỏng.
• Phát hiện đường gấp, nếp nhăn hoặc vết xước.
• Kiểm tra lớp phủ và đường in trên màng.
• Kiểm tra vùng vật liệu có độ phản xạ khác nhau.

5. Kiểm tra sản phẩm tốc độ cao

Công suất lớn giúp camera giảm thời gian phơi sáng, phù hợp với dây chuyền có sản phẩm di chuyển nhanh.

• Giảm hiện tượng nhòe chuyển động.
• Hỗ trợ chụp liên tục ở tốc độ cao.
• Duy trì độ rõ trên toàn bộ vùng quan sát dài.
• Tăng độ ổn định cho thuật toán nhận dạng.

Ưu điểm nổi bật

1. Kết hợp nguồn sáng tuyến tính và đồng trục

• Tạo vùng sáng dài như nguồn sáng tuyến tính.
• Chiếu sáng gần trùng với hướng quan sát của camera.
• Phù hợp với vật thể phẳng, phản quang và có bố cục kéo dài.

2. Cường độ sáng cao

• Các model sử dụng công suất từ 50W đến 190W tùy màu ánh sáng.
• Phù hợp với camera tốc độ cao và vùng kiểm tra lớn.
• Giúp giảm thời gian phơi sáng và hạn chế nhòe ảnh.

3. Độ đồng đều và tính nhất quán tốt

• Hệ thống hội tụ và khuếch tán giúp ánh sáng phân bố ổn định trên toàn bộ chiều dài.
• Hạn chế chênh lệch sáng giữa trung tâm và hai đầu vùng kiểm tra.
• Phù hợp với các thuật toán đo kiểm và so sánh hình ảnh.

4. Tích hợp quạt làm mát

• Hỗ trợ giải nhiệt cho LED công suất lớn.
• Giúp nguồn sáng hoạt động ổn định trong thời gian dài.
• Phù hợp với dây chuyền kiểm tra công nghiệp liên tục.

5. Có thể tùy chỉnh chiều dài

• Các model tiêu chuẩn gồm 150mm, 300mm và 450mm.
• Chiều dài có thể mở rộng theo bội số của 50mm.
• Dễ thiết kế theo trường nhìn camera hoặc kích thước sản phẩm thực tế.

6. Hỗ trợ nhiều màu ánh sáng

• Có thể lựa chọn đỏ, trắng, xanh dương hoặc xanh lá.
• Giúp tối ưu độ tương phản theo màu sắc và vật liệu của sản phẩm.
• Sử dụng được với camera đơn sắc hoặc camera màu.

Cách chọn model phù hợp

LC2-150

• Chiều dài phát sáng 150mm.
• Công suất 50W với ánh sáng đỏ.
• Công suất 70W với nhóm W/B/G.
• Trọng lượng khoảng 1300g.
• Phù hợp với PCB nhỏ, linh kiện dạng hàng và vùng kiểm tra ngắn.

LC2-300

• Chiều dài phát sáng 300mm.
• Công suất 90W với ánh sáng đỏ.
• Công suất 130W với nhóm W/B/G.
• Trọng lượng khoảng 2300g.
• Phù hợp với ứng dụng kiểm tra đường mạch PCB mềm trong hình minh họa.

LC2-450

• Chiều dài phát sáng 450mm.
• Công suất 130W với ánh sáng đỏ.
• Công suất 190W với nhóm W/B/G.
• Trọng lượng khoảng 3200g.
• Phù hợp với vùng quan sát lớn, PCB dài hoặc nhiều linh kiện được kiểm tra đồng thời.

Khi lựa chọn, chiều dài phát sáng nên bao phủ toàn bộ trường nhìn của camera và có phần dư ở hai đầu để tránh giảm sáng tại mép ảnh.

Cách chọn màu ánh sáng

• Ánh sáng trắng: Phù hợp kiểm tra tổng quát, PCB, đường mạch và vật thể có nhiều màu.
• Ánh sáng đỏ: Phù hợp với nhiều camera đơn sắc và các bề mặt cần tăng độ tương phản ở vùng đỏ.
• Ánh sáng xanh dương: Có thể làm nổi bật một số đường mạch, vật liệu hoặc lớp phủ đặc thù.
• Ánh sáng xanh lá: Phù hợp với camera có độ nhạy cao ở vùng xanh và các vật thể có màu tương phản phù hợp.

Màu ánh sáng nên được thử nghiệm trực tiếp với mẫu vật thật vì màu PCB, lớp phủ, độ bóng và đặc tính phản xạ có thể ảnh hưởng đáng kể đến hình ảnh.

Hướng dẫn lắp đặt và sử dụng

1. Chuẩn bị:

   • Kiểm tra đúng model LC2 Series và màu ánh sáng.
   • Xác nhận nguồn cấp 24VDC.
   • Kiểm tra công suất của bộ nguồn hoặc bộ điều khiển.
   • Xác định trường nhìn, khoảng cách làm việc và vị trí camera.

2. Lắp đặt cơ khí:

   • Ngắt nguồn trước khi đấu nối.
   • Cố định nguồn sáng chắc chắn trên khung máy.
   • Với model dài và nặng, cần bố trí nhiều điểm đỡ.
   • Không che kín quạt và khe thông gió.

3. Căn chỉnh trục quang học:

   • Căn chỉnh camera quan sát đúng qua vùng kính phân quang.
   • Đảm bảo dải sáng bao phủ toàn bộ vùng vật thể cần kiểm tra.
   • Giữ camera và nguồn sáng ổn định để tránh sai lệch hình ảnh.

4. Điều chỉnh cường độ sáng:

   • Sử dụng bộ điều khiển tương thích với công suất đèn.
   • Tăng cường độ khi camera cần thời gian phơi sáng ngắn.
   • Giảm cường độ nếu bề mặt bị cháy sáng hoặc mất chi tiết.

5. Chạy thử hệ thống:

   • Kiểm tra với mẫu đạt và mẫu lỗi.
   • Đánh giá độ rõ của đường mạch, đường in và khuyết tật.
   • Kiểm tra độ đồng đều ở trung tâm và hai đầu ảnh.

6. Bảo trì:

   • Vệ sinh kính phân quang và tấm khuếch tán bằng khăn mềm.
   • Không chạm tay trực tiếp lên bề mặt kính.
   • Kiểm tra quạt làm mát, dây nguồn và đầu nối định kỳ.
   • Giữ các khe thông gió sạch và thông thoáng.

Lưu ý khi sử dụng:

• Không cấp sai điện áp hoặc vận hành vượt công suất cho phép.
• Không che kín quạt và khe tản nhiệt.
• Không làm xước kính phân quang hoặc tấm khuếch tán.
• Các model có công suất cao cần bộ nguồn và bộ điều khiển phù hợp.
• Nên để kỹ thuật viên thị giác máy thực hiện việc lắp đặt và căn chỉnh.

Đối tượng phù hợp

• Nhà máy điện tử: Kiểm tra PCB mềm, đường mạch, linh kiện và lỗi in.
• Nhà máy sản xuất linh kiện: Kiểm tra sản phẩm được bố trí dạng hàng hoặc dạng dải.
• Nhà máy cơ khí: Kiểm tra bề mặt kim loại phẳng, ký hiệu và vết xước.
• Nhà máy nhựa, kính và vật liệu: Kiểm tra màng, tấm vật liệu và bề mặt phản quang.
• Đơn vị tích hợp Machine Vision: Thiết kế hệ thống kiểm tra vùng dài, camera tốc độ cao và xử lý ảnh công nghiệp.
• Đại lý thiết bị công nghiệp: Kinh doanh nguồn sáng thị giác máy, camera công nghiệp và phụ kiện quang học.

Câu hỏi thường gặp

Đèn nguồn sáng tuyến tính đồng trục LC2 Series dùng điện áp bao nhiêu?

Các model LC2-150, LC2-300 và LC2-450 sử dụng điện áp 24VDC.

LC2-300 có ý nghĩa gì?

LC2 là ký hiệu dòng nguồn sáng tuyến tính đồng trục, còn 300 thể hiện chiều dài phát sáng tham chiếu 300mm.

Model nào phù hợp để kiểm tra đường mạch PCB mềm?

Hình ứng dụng sử dụng nguồn sáng trắng dài 300mm với mã LC-300-W. Trong bảng model, cấu hình tương ứng là LC2-300 phiên bản ánh sáng trắng.

LC2 Series có quạt làm mát không?

Có. Sơ đồ cấu tạo cho thấy nguồn sáng được tích hợp quạt để hỗ trợ giải nhiệt khi LED hoạt động ở công suất cao.

Model nào có công suất lớn nhất?

LC2-450 có công suất 130W với ánh sáng đỏ và 190W với nhóm ánh sáng W/B/G.

Chiều dài nguồn sáng có thể tùy chỉnh không?

Có. Tài liệu cho biết chiều dài nguồn sáng có thể được mở rộng theo yêu cầu với kích thước là bội số của 50mm.

LC2 Series khác nguồn sáng tuyến tính thông thường như thế nào?

LC2 Series kết hợp dải sáng tuyến tính với cấu trúc quang học đồng trục. Nguồn sáng tuyến tính thông thường chủ yếu chiếu trực tiếp hoặc chiếu xiên, trong khi LC2 Series giúp ánh sáng chiếu gần trùng với hướng quan sát của camera.

Có cần sử dụng bộ điều khiển nguồn sáng không?

Nên sử dụng bộ điều khiển và nguồn cấp tương thích với công suất của từng model để điều chỉnh cường độ, ổn định ánh sáng và đồng bộ với camera khi cần.
