Đèn nguồn sáng dẫn sáng cạnh có lỗ GP Series cho hệ thống thị giác máy

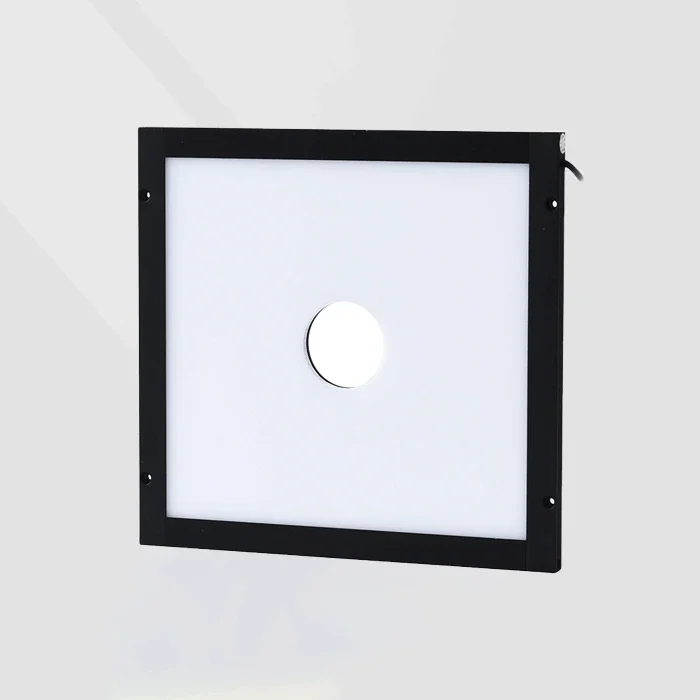

Đèn nguồn sáng dẫn sáng cạnh có lỗ GP Series là dòng đèn chiếu sáng thị giác máy dạng mặt phẳng, sử dụng LED bố trí ở cạnh để đưa ánh sáng qua tấm dẫn sáng và tạo vùng phát sáng đồng đều. Điểm đặc biệt của sản phẩm là lỗ mở ở trung tâm, cho phép camera hoặc ống kính quan sát vật thể xuyên qua nguồn sáng mà vẫn duy trì vùng nền sáng rộng xung quanh.

Sản phẩm phù hợp cho hệ thống camera công nghiệp, máy kiểm tra ngoại quan và dây chuyền xử lý ảnh tự động. GP Series hỗ trợ kiểm tra keo, kiểm tra kích thước màn hình, định vị màng mỏng, đo biên dạng, kiểm tra vị trí lỗ và các vật thể trong suốt hoặc bán trong suốt.

Đèn Nguồn Sáng Dẫn Sáng Cạnh Có Lỗ GP Series Là Gì?

Đèn nguồn sáng dẫn sáng cạnh có lỗ GP Series là nguồn sáng LED dạng mặt có lỗ trung tâm. LED được bố trí tại cạnh của tấm dẫn sáng thay vì chiếu trực tiếp từ phía sau. Ánh sáng đi vào tấm dẫn sáng, phân bố trên bề mặt và đi qua tấm khuếch tán để tạo nền sáng mềm, đều hơn.

Lỗ mở ở giữa có thể được sử dụng để:

• Bố trí camera hoặc ống kính quan sát xuyên qua nguồn sáng.
• Chừa không gian cho cơ cấu máy, đầu đo hoặc bộ phận gá.
• Kiểm tra vật thể có vùng trung tâm cần để hở.
• Tạo cấu hình chiếu sáng nền kết hợp quan sát đồng trục tương đối.

Dòng GP Series đặc biệt phù hợp khi nguồn sáng mặt thông thường che khuất camera hoặc không đáp ứng được yêu cầu bố trí quang học của hệ thống.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng dẫn sáng cạnh có lỗ GP Series.
• Tên tiếng Anh: Aperture Side Light Source hoặc Side Light Source with Central Opening.
• Model/Mã sản phẩm: GP-90-100-K35 đến GP-590-400-K50.
• Loại thiết bị: Đèn chiếu sáng thị giác máy dạng mặt dẫn sáng cạnh có lỗ.
• Điện áp hoạt động: 24VDC.
• Chiều dài phát sáng: Thể hiện trong mã model.
• Chiều rộng phát sáng: Thể hiện trong mã model.
• Đường kính lỗ trung tâm: Thể hiện bằng ký hiệu K trong mã model.
• Màu ánh sáng: R, W/B/G hoặc IR 940nm tùy model và cấu hình đặt hàng.
• Công suất: Tùy kích thước nguồn sáng và màu ánh sáng.
• Cấu tạo: Tấm khuếch tán, tấm dẫn sáng, cụm LED, PCB và vỏ bảo vệ.
• Kiểu lắp đặt: Lắp phía dưới hoặc phía sau vật thể; camera có thể quan sát qua lỗ trung tâm.
• Khả năng tùy chỉnh: Đường kính lỗ mở có thể thay đổi theo yêu cầu ứng dụng.
• Ứng dụng: Kiểm tra keo, kích thước màn hình, màng mỏng, vị trí, biên dạng, lỗ, khe và vật thể trong suốt.

Bảng Model Đèn Nguồn Sáng Dẫn Sáng Cạnh Có Lỗ GP Series

Ghi chú: Đường kính lỗ mở trung tâm có thể được điều chỉnh theo yêu cầu. Khi đặt hàng cần xác nhận kích thước phát sáng, kích thước ngoài, đường kính lỗ, vị trí lỗ, màu ánh sáng và phương án dây kết nối.

Tên Tiếng Việt Theo Từng Model

Cách Hiểu Mã Sản Phẩm GP Series

Mã sản phẩm có dạng:

GP – 90 – 100 – K35 – R

• GP: Side Light Source, nguồn sáng dẫn sáng cạnh.
• 90: Chiều dài phát sáng tham chiếu, đơn vị mm.
• 100: Chiều rộng phát sáng tham chiếu, đơn vị mm.
• K35: Đường kính lỗ mở trung tâm 35mm.
• R: Màu ánh sáng đỏ.

Các hậu tố màu thường gặp:

• R: Ánh sáng đỏ.
• W: Ánh sáng trắng.
• B: Ánh sáng xanh dương.
• G: Ánh sáng xanh lá.
• IR 940nm: Ánh sáng hồng ngoại 940nm.

Ví dụ, GP-290-200-K35-W là đèn nguồn sáng dẫn sáng cạnh có vùng phát sáng tham chiếu 290 × 200mm, lỗ trung tâm 35mm và ánh sáng trắng.

Ngoài các kích thước tiêu chuẩn, đường kính lỗ có thể thay đổi theo yêu cầu. Ví dụ ứng dụng thực tế có thể sử dụng model tùy chỉnh GP-190-200-K45-W với lỗ trung tâm 45mm.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

Đèn nguồn sáng dẫn sáng cạnh có lỗ GP Series thường gồm các bộ phận chính:

• Tấm khuếch tán: Làm mềm ánh sáng và giảm điểm sáng cục bộ.
• Tấm dẫn sáng: Phân bố ánh sáng từ cạnh ra toàn bộ bề mặt phát sáng.
• Cụm LED: Được bố trí ở cạnh của nguồn sáng.
• PCB: Cố định LED và phân phối nguồn điện.
• Vỏ đèn: Bảo vệ linh kiện, hỗ trợ gá lắp và tản nhiệt.
• Lỗ mở trung tâm: Tạo không gian quan sát cho camera, ống kính hoặc cơ cấu máy.

Ánh sáng từ LED đi vào cạnh của tấm dẫn sáng, sau đó được phân bố trên bề mặt và đi qua tấm khuếch tán. Nhờ vậy, nguồn sáng tạo được vùng nền mềm và đồng đều mà không cần bố trí LED trực tiếp trên toàn bộ mặt sau.

Ứng Dụng Kiểm Tra Keo Trên Cuộn Dây Điện Từ

Một ứng dụng tiêu biểu của GP Series là kiểm tra keo trên cuộn dây điện từ hoặc cuộn dây bếp từ.

• Nội dung kiểm tra: Kiểm tra keo.
• Vật thể kiểm tra: Cuộn dây điện từ.
• Khó khăn của phương án: Màu keo gần giống màu nền nên khó phân biệt bằng ánh sáng phòng.
• Nguồn sáng áp dụng: GP-290-200-K35-W.
• Kết quả: Vùng keo hiển thị rõ hơn và có thể kiểm tra bằng camera.

Trong điều kiện ánh sáng trong phòng, keo và nền có màu gần giống nhau, khiến đường keo không rõ. Khi sử dụng GP-290-200-K35-W, ánh sáng nền trắng giúp làm nổi bật kích thước và vùng phân bố của keo, hỗ trợ phát hiện thiếu keo, thừa keo hoặc sai vị trí.

Ứng Dụng Kiểm Tra Kích Thước Màn Hình Điện Thoại

Nguồn sáng dẫn sáng cạnh có lỗ có thể tạo nền sáng rộng và đồng đều để làm rõ đường viền màn hình.

• Nội dung kiểm tra: Kiểm tra kích thước màn hình.
• Vật thể kiểm tra: Màn hình điện thoại.
• Khó khăn của phương án: Yêu cầu độ chính xác cao, vùng quan sát lớn và bề mặt dễ phản xạ.
• Nguồn sáng áp dụng: GP-390-300-K50-W.
• Kết quả: Đường biên màn hình rõ và có thể đo kiểm.

Khi chỉ sử dụng ánh sáng phòng, màn hình có thể xuất hiện vùng phản xạ và đường biên không đồng đều. Nguồn sáng GP-390-300-K50-W tạo nền sáng rõ hơn, giúp camera xác định cạnh ngoài, kích thước, hình dạng và các sai lệch của màn hình.

Ứng Dụng Định Vị Màng Mỏng

GP Series cũng phù hợp với các vật thể trong suốt hoặc bán trong suốt như màng nhãn và màng bảo vệ.

• Nội dung kiểm tra: Định vị màng mỏng.
• Vật thể kiểm tra: Màng nhãn hoặc màng trong suốt.
• Khó khăn của phương án: Vật thể trong suốt, yêu cầu cao về cường độ và độ đồng đều ánh sáng.
• Nguồn sáng áp dụng: GP-190-200-K45-W.
• Kết quả: Kích thước và vị trí của màng hiển thị rõ hơn.

Dưới ánh sáng phòng, màng trong suốt khó tách khỏi nền. Khi dùng nguồn sáng có lỗ với ánh sáng trắng, các vùng màng trở nên rõ hơn, hỗ trợ kiểm tra vị trí, số lượng, kích thước và độ lệch.

Các Ứng Dụng Thực Tế Khác

1. Kiểm tra lỗ và khe

• Đo đường kính lỗ.
• Kiểm tra vị trí lỗ.
• Phát hiện mép lỗ bị biến dạng hoặc bavia.
• Kiểm tra độ đồng tâm giữa các chi tiết.

2. Kiểm tra biên dạng và kích thước

• Đo chiều dài và chiều rộng sản phẩm.
• Kiểm tra đường viền ngoài.
• Phát hiện thiếu góc, sai hình dạng hoặc biến dạng.
• So sánh kích thước với mẫu chuẩn.

3. Kiểm tra vật thể trong suốt

• Kiểm tra màng bảo vệ.
• Kiểm tra tấm kính hoặc nhựa trong.
• Phát hiện vết bẩn, nếp gấp hoặc vùng thiếu vật liệu.
• Định vị nhãn trong suốt.

4. Kiểm tra keo và vật liệu phủ

• Phát hiện thiếu keo hoặc thừa keo.
• Kiểm tra chiều rộng đường keo.
• Kiểm tra vị trí phủ vật liệu.
• Kiểm tra độ liên tục của lớp keo.

Ưu Điểm Nổi Bật

1. Ánh sáng nền đồng đều

• Tấm dẫn sáng giúp phân bố ánh sáng từ cạnh ra toàn bộ bề mặt.
• Giảm điểm sáng LED trực tiếp.
• Hỗ trợ tạo đường biên rõ cho xử lý ảnh.

2. Có lỗ mở cho camera hoặc cơ cấu máy

• Camera có thể quan sát xuyên qua vùng trung tâm.
• Phù hợp với hệ thống có không gian lắp đặt đặc biệt.
• Không che khuất đầu đo, ống kính hoặc cơ cấu chuyển động.

3. Đường kính lỗ có thể tùy chỉnh

• Các cấu hình tiêu chuẩn gồm K35, K50 và K70.
• Có thể thay đổi đường kính lỗ theo yêu cầu, như cấu hình K45 trong ứng dụng kiểm tra màng.
• Dễ thích ứng với nhiều kích thước ống kính và cơ cấu máy.

4. Nhiều kích thước vùng phát sáng

• Dải model từ GP-90-100-K35 đến GP-590-400-K50.
• Phù hợp từ linh kiện nhỏ đến màn hình, tấm vật liệu và sản phẩm kích thước lớn.

5. Hỗ trợ nhiều màu ánh sáng

• Có thể lựa chọn đỏ, trắng, xanh dương, xanh lá hoặc IR 940nm.
• Giúp tối ưu độ tương phản theo màu sắc, độ trong và đặc tính phản xạ của vật thể.

Cách Chọn Model Phù Hợp

• Chọn theo kích thước vật thể: Vùng phát sáng nên lớn hơn hoặc bao phủ đầy đủ vùng camera cần quan sát.
• Chọn theo đường kính lỗ: Lỗ trung tâm phải đủ lớn cho ống kính, camera hoặc cơ cấu đi qua nhưng không nên quá lớn làm giảm vùng sáng hữu ích.
• Chọn theo màu ánh sáng: Ánh sáng trắng phù hợp kiểm tra tổng quát; đỏ, xanh hoặc IR cần lựa chọn theo vật liệu và độ nhạy của camera.
• Chọn theo công suất: Vùng phát sáng lớn, camera tốc độ cao hoặc vật thể hấp thụ sáng cần công suất cao hơn.
• Chọn theo khoảng cách làm việc: Khoảng cách giữa nguồn sáng, vật thể và camera ảnh hưởng đến độ đồng đều và độ tương phản.
• Chọn theo trọng lượng: Các model lớn có thể nặng trên 2–3kg, cần thiết kế gá đỡ chắc chắn.

Hướng Dẫn Lắp Đặt Và Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC, màu ánh sáng và đường kính lỗ.
   • Xác định vùng quan sát, kích thước vật thể, camera và ống kính.

2. Lắp đặt:

   • Ngắt nguồn điện trước khi đấu nối.
   • Cố định nguồn sáng trên gá máy.
   • Căn chỉnh camera hoặc ống kính đi qua tâm lỗ mở.
   • Đảm bảo vùng phát sáng bao phủ đầy đủ vật thể.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh khoảng cách giữa đèn và vật thể.
   • Cài đặt cường độ sáng bằng bộ điều khiển phù hợp.
   • Kiểm tra độ đồng đều ở trung tâm và các cạnh ảnh.

4. Chạy thử:

   • Kiểm tra với mẫu đạt và mẫu lỗi.
   • Đánh giá đường biên, kích thước, vị trí và vùng vật liệu cần kiểm tra.
   • Điều chỉnh khẩu độ, thời gian phơi sáng và cường độ đèn nếu cần.

5. Bảo trì:

   • Vệ sinh tấm khuếch tán định kỳ.
   • Không dùng vật cứng làm xước bề mặt phát sáng.
   • Kiểm tra dây nguồn, đầu nối và vị trí gá lắp.

Lưu ý khi sử dụng:

• Không cấp sai điện áp hoặc sử dụng vượt công suất cho phép.
• Không đặt vật sắc nhọn trực tiếp lên bề mặt khuếch tán.
• Với model kích thước lớn, cần bảo đảm kết cấu gá đủ chắc chắn.
• Nên để kỹ thuật viên thị giác máy thực hiện việc căn chỉnh quang học.

Đối Tượng Phù Hợp

• Nhà máy điện tử: Kiểm tra màn hình, cuộn dây, linh kiện và màng bảo vệ.
• Nhà máy sản xuất màn hình: Đo kích thước, đường biên và vị trí màn hình.
• Nhà máy nhựa, kính và bao bì: Kiểm tra màng mỏng, tấm trong suốt và nhãn.
• Đơn vị tích hợp Machine Vision: Thiết kế hệ thống đo biên dạng, định vị và kiểm tra keo.
• Đơn vị bảo trì kỹ thuật: Thay thế hoặc nâng cấp nguồn sáng nền trong máy kiểm tra.
• Đại lý thiết bị công nghiệp: Kinh doanh nguồn sáng thị giác máy và phụ kiện camera công nghiệp.

Câu Hỏi Thường Gặp

Đèn nguồn sáng dẫn sáng cạnh có lỗ GP Series dùng điện áp bao nhiêu?

Các model trong bảng sử dụng điện áp 24VDC.

K35 và K50 trong mã sản phẩm có ý nghĩa gì?

K35 thể hiện lỗ mở trung tâm có đường kính tham chiếu 35mm, còn K50 thể hiện đường kính lỗ 50mm.

Có thể thay đổi kích thước lỗ trung tâm không?

Có. Tài liệu cho biết đường kính lỗ có thể thay đổi theo yêu cầu. Ví dụ ứng dụng thực tế sử dụng cấu hình GP-190-200-K45-W.

Model nào phù hợp để kiểm tra keo trên cuộn dây?

Theo ứng dụng trong tài liệu, GP-290-200-K35-W được dùng để kiểm tra keo trên cuộn dây điện từ.

Model nào phù hợp để kiểm tra kích thước màn hình?

GP-390-300-K50-W được sử dụng trong ví dụ kiểm tra kích thước màn hình điện thoại.

GP Series có cần bộ điều khiển nguồn sáng không?

Nên dùng bộ điều khiển tương thích để điều chỉnh cường độ, ổn định ánh sáng và đồng bộ với camera khi cần.
