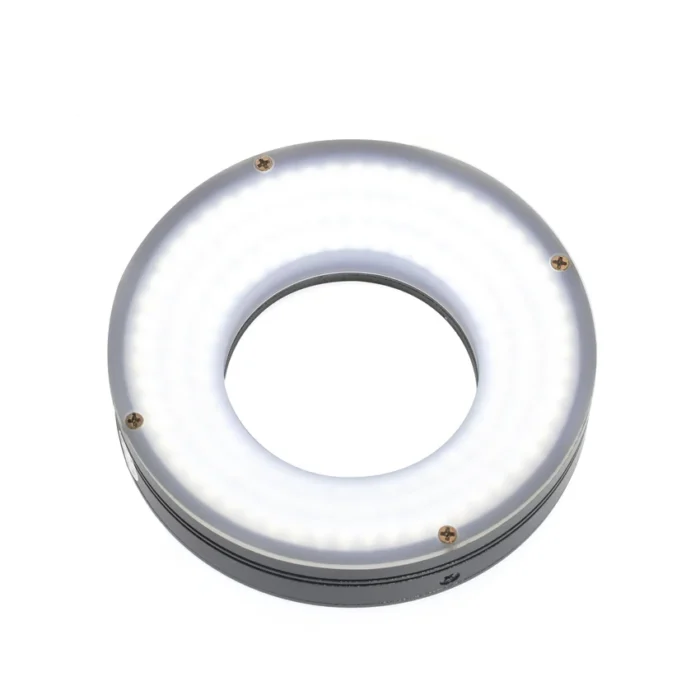

Đèn nguồn sáng vòng không bóng RSL Series – Ring Shadowless Light Source cho hệ thống thị giác máy

Đèn nguồn sáng vòng không bóng RSL Series là dòng đèn chiếu sáng thị giác máy dạng vòng, được thiết kế để tạo ánh sáng khuếch tán đồng đều, hạn chế bóng đổ và giảm hiện tượng phản xạ gắt trên bề mặt vật thể. Sản phẩm phù hợp cho camera công nghiệp, hệ thống kiểm tra ngoại quan, kiểm tra nhãn, kiểm tra ký tự, kiểm tra bề mặt cong, bề mặt bóng, nắp chai, bao bì và các vật thể có độ phản xạ cao.

Dòng RSL Series sử dụng cấu trúc LED bố trí đều bên trong thân đèn, kết hợp tấm khuếch tán để tạo vùng sáng mềm và ổn định hơn so với nguồn sáng vòng chiếu trực tiếp. Nhờ đó, hình ảnh thu được có độ tương phản tốt hơn, vùng kiểm tra rõ hơn và thuật toán xử lý ảnh dễ nhận diện ký tự, nhãn hoặc đường biên sản phẩm.

Đèn Nguồn Sáng Vòng Không Bóng RSL Series Là Gì?

Đèn nguồn sáng vòng không bóng RSL Series là nguồn sáng LED dạng vòng dùng trong hệ thống Machine Vision, có khả năng tạo ánh sáng mềm, đều và ít bóng hơn khi chiếu lên vật thể. Khác với đèn nguồn sáng vòng thông thường, dòng RSL được thiết kế theo hướng khuếch tán ánh sáng, giúp giảm vùng tối, giảm lóa và cải thiện chất lượng ảnh khi kiểm tra các vật thể có bề mặt phức tạp.

• Loại sản phẩm: Đèn nguồn sáng vòng không bóng cho thị giác máy.
• Chức năng chính: Cung cấp ánh sáng vòng khuếch tán đồng đều, giảm bóng và hỗ trợ camera công nghiệp kiểm tra hình ảnh.
• Ứng dụng tiêu biểu: Kiểm tra nhãn, kiểm tra ký tự, kiểm tra nắp chai, kiểm tra bao bì, kiểm tra bề mặt cong, kiểm tra vật thể phản quang, kiểm tra định vị và kiểm tra ngoại quan trong dây chuyền tự động hóa.

Trong thực tế, nguồn sáng vòng không bóng thường được dùng khi ánh sáng vòng thường tạo phản xạ không đều hoặc khi vật thể có bề mặt cong khiến ký tự, nhãn hoặc vùng cần kiểm tra bị lóa, tối hoặc không rõ nét.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng vòng không bóng RSL Series.
• Model/Mã sản phẩm: RSL-80, RSL-116, RSL-168, RSL-196.
• Loại thiết bị: Đèn chiếu sáng thị giác máy dạng vòng không bóng.
• Điện áp: 24VDC.
• Công suất: Tùy model và màu ánh sáng, gồm R và W/B/G theo bảng thông số.
• Đường kính ngoài: Thể hiện trong mã model, ví dụ RSL-196 có đường kính ngoài tham chiếu 196mm.
• Màu ánh sáng: Có thể chọn R hoặc W/B/G tùy yêu cầu kiểm tra.
• Chất liệu/Cấu tạo: Cấu tạo gồm vỏ đèn, LED, PCB và tấm khuếch tán giúp ánh sáng phát ra mềm và đồng đều hơn.
• Kiểu lắp đặt/Kết nối: Lắp quanh vùng quan sát hoặc phía dưới cụm camera công nghiệp, phù hợp với các cấu hình kiểm tra nhãn, ký tự và bề mặt cong.
• Ứng dụng: Chiếu sáng kiểm tra hình ảnh, kiểm tra ký tự, kiểm tra nhãn, kiểm tra nắp chai, kiểm tra bao bì, kiểm tra bề mặt cong và vật thể phản quang.
• Lưu ý chọn mua: Cần kiểm tra đúng model, điện áp 24VDC, đường kính ngoài, màu ánh sáng, công suất, trọng lượng và không gian lắp đặt trước khi sử dụng.

Bảng Model Đèn Nguồn Sáng Vòng Không Bóng RSL Series

Cách Hiểu Mã Sản Phẩm RSL Series

Theo quy tắc đặt tên trong bảng thông số, mã sản phẩm có dạng:

RSL – 196 – W

• RSL: Ring Shadowless Light Source, nguồn sáng vòng không bóng.
• 196: Đường kính ngoài hoặc nhóm kích thước đèn.
• W: Màu ánh sáng, ví dụ W là trắng; các phiên bản khác có thể là R, B hoặc G tùy yêu cầu kiểm tra.

Ví dụ, RSL-196-W là đèn nguồn sáng vòng không bóng kích thước nhóm 196, ánh sáng trắng. Model này phù hợp với các bài toán cần vùng chiếu sáng lớn hơn, kiểm tra nhãn, ký tự hoặc bề mặt có độ phản xạ phức tạp.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

Đèn nguồn sáng vòng không bóng RSL Series có cấu trúc dạng vòng, bên trong bố trí LED và tấm khuếch tán để tạo ánh sáng mềm hơn. Ánh sáng được phân tán đều trước khi chiếu tới vật thể, giúp giảm vùng sáng gắt và hạn chế bóng đổ trong quá trình camera ghi hình.

• Tấm khuếch tán: Giúp ánh sáng mềm, giảm lóa và tăng độ đồng đều.
• LED và PCB: Tạo nguồn sáng ổn định cho hệ thống kiểm tra hình ảnh.
• Vỏ đèn dạng vòng: Bảo vệ linh kiện, hỗ trợ gá lắp và tản nhiệt.
• Vùng lỗ trung tâm: Cho phép camera hoặc ống kính quan sát vật thể qua vùng trung tâm của nguồn sáng.

Cấu trúc này phù hợp với các vật thể có bề mặt cong, bề mặt bóng hoặc bề mặt in ký tự dễ bị phản xạ khi dùng ánh sáng trực tiếp.

Ứng Dụng Kiểm Tra Hình Ảnh

1. Kiểm tra nhãn và ký tự trên nắp chai

Đèn nguồn sáng vòng không bóng giúp làm rõ ký tự, nhãn và vùng in trên nắp chai hoặc bề mặt cong. Khi sử dụng ánh sáng môi trường hoặc ánh sáng không phù hợp, ký tự có thể bị phản xạ không đều, khó đọc hoặc mất nét. RSL Series giúp tăng độ tương phản giữa nhãn và bề mặt, hỗ trợ camera nhận diện ký tự rõ hơn.

• Vật thể kiểm tra: Nắp chai, nhãn chai, tem, ký tự in trên bề mặt cong.
• Mục tiêu kiểm tra: Kiểm tra nhãn, kiểm tra ký tự, kiểm tra nội dung in, phát hiện ký tự mờ hoặc thiếu nét.
• Model tham khảo: RSL-196-W.
• Kết quả mong muốn: Nhãn và ký tự rõ hơn, độ tương phản tốt hơn, dễ nhận diện bằng camera.

2. Kiểm tra vật thể có bề mặt phản quang

Với vật thể bóng hoặc phản xạ mạnh, ánh sáng chiếu trực tiếp dễ tạo vùng lóa hoặc bóng tối cục bộ. Đèn nguồn sáng vòng không bóng tạo ánh sáng mềm hơn, giúp camera thu được hình ảnh ổn định và hạn chế phản xạ không mong muốn.

• Vật thể kiểm tra: Nhựa bóng, kim loại, bao bì phủ bóng, tem nhãn phản quang, bề mặt cong.
• Mục tiêu kiểm tra: Kiểm tra bề mặt, kiểm tra ký tự, kiểm tra lỗi in, phát hiện vết bẩn hoặc sai lệch ngoại quan.
• Kết quả mong muốn: Hình ảnh đồng đều hơn, giảm lóa, vùng lỗi hoặc ký tự dễ quan sát hơn.

3. Kiểm tra định vị và vùng biên sản phẩm

Nguồn sáng vòng không bóng có thể hỗ trợ làm rõ đường biên và vùng đặc trưng của vật thể khi camera quan sát từ phía trên. Ánh sáng khuếch tán giúp vùng biên ít bị bóng gắt, phù hợp với các bài toán định vị, kiểm tra vị trí hoặc kiểm tra hình dạng tổng thể.

• Vật thể kiểm tra: Nắp, vỏ nhựa, chi tiết tròn, bao bì, linh kiện có bề mặt cong.
• Mục tiêu kiểm tra: Định vị vật thể, kiểm tra biên dạng, phát hiện lệch vị trí hoặc sai hình dạng.
• Kết quả mong muốn: Biên dạng rõ hơn, vùng quan sát ổn định hơn và ít bị ảnh hưởng bởi bóng đổ.

Ưu Điểm Nổi Bật

1. Giảm bóng và giảm lóa hiệu quả

• Cấu trúc khuếch tán giúp ánh sáng mềm hơn so với nguồn sáng vòng chiếu trực tiếp.
• Phù hợp với vật thể có bề mặt cong, bóng hoặc dễ phản xạ.

2. Ánh sáng đồng đều quanh vùng quan sát

• Thiết kế dạng vòng giúp ánh sáng bao quanh vùng kiểm tra, hỗ trợ camera quan sát ổn định từ phía trên.
• Giúp giảm vùng tối cục bộ và tăng độ rõ của ký tự, nhãn hoặc đường biên.

3. Nhiều kích thước model

• Các model RSL-80, RSL-116, RSL-168 và RSL-196 đáp ứng nhiều kích thước vật thể khác nhau.
• Có thể chọn model nhỏ cho linh kiện nhỏ hoặc model lớn cho nắp chai, bao bì và vùng quan sát rộng hơn.

4. Dễ tích hợp trong hệ thống thị giác máy

• Phù hợp lắp cùng camera công nghiệp, ống kính, bộ điều khiển nguồn sáng và phần mềm xử lý ảnh.
• Dùng được trong nhiều ngành như bao bì, thực phẩm, đồ uống, nhựa, điện tử, in ấn và kiểm tra tự động.

Cách Chọn Model Phù Hợp

• Chọn theo kích thước vật thể: Vật thể nhỏ có thể chọn RSL-80 hoặc RSL-116. Vùng kiểm tra lớn hơn nên chọn RSL-168 hoặc RSL-196.
• Chọn theo bề mặt vật thể: Với vật thể bóng, cong hoặc có nhãn phản quang, nên chọn ánh sáng khuếch tán để hạn chế lóa.
• Chọn theo màu ánh sáng: Ánh sáng trắng dùng phổ biến cho kiểm tra tổng quát; ánh sáng đỏ, xanh dương hoặc xanh lá nên chọn theo màu vật thể và độ nhạy camera.
• Chọn theo công suất: Vùng kiểm tra lớn hoặc tốc độ chụp cao cần model có công suất phù hợp hơn.
• Chọn theo không gian lắp đặt: Cần kiểm tra đường kính ngoài, kích thước lỗ trung tâm, khoảng cách từ đèn đến vật thể và khoảng cách từ camera đến vùng kiểm tra.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC, màu ánh sáng, công suất và kích thước đèn.
   • Xác định kích thước vật thể, vùng quan sát, camera, ống kính và khoảng cách làm việc.

2. Lắp đặt:

   • Ngắt nguồn trước khi đấu nối hoặc thay thế đèn.
   • Lắp đèn quanh trục quan sát hoặc phía dưới cụm camera, đảm bảo vùng sáng bao phủ khu vực cần kiểm tra.
   • Cố định chắc chắn để tránh rung lắc hoặc lệch vị trí trong quá trình vận hành.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh khoảng cách giữa đèn, vật thể và camera để hình ảnh đạt độ tương phản tốt.
   • Kiểm tra ảnh mẫu trên camera trước khi đưa vào vận hành liên tục.
   • Nếu hệ thống dùng bộ điều khiển nguồn sáng, cần cài đặt cường độ phù hợp để tránh quá sáng hoặc thiếu sáng.

4. Bảo trì:

   • Vệ sinh tấm khuếch tán và bề mặt phát sáng định kỳ để hạn chế bụi bẩn ảnh hưởng đến chất lượng ảnh.
   • Kiểm tra dây nối, đầu nối, vị trí gá và tình trạng phát sáng của LED.
   • Không sử dụng đèn vượt quá thông số kỹ thuật cho phép.

Lưu ý khi sử dụng:

• Luôn chọn đúng model theo kích thước vùng kiểm tra và yêu cầu xử lý ảnh.
• Không đấu sai điện áp hoặc dùng sai nguồn cấp.
• Với hệ thống thị giác máy công nghiệp, nên để kỹ thuật viên có chuyên môn lắp đặt và căn chỉnh.

Đối Tượng Phù Hợp

• Nhà máy sản xuất: Dùng trong dây chuyền kiểm tra nhãn, kiểm tra ký tự, kiểm tra nắp chai, camera công nghiệp và hệ thống kiểm soát chất lượng.
• Đơn vị tích hợp Machine Vision: Phù hợp cho dự án xử lý ảnh, OCR, kiểm tra vật thể cong, kiểm tra bề mặt phản quang và kiểm tra ngoại quan.
• Đơn vị bảo trì kỹ thuật: Dùng để thay thế hoặc nâng cấp nguồn sáng vòng không bóng trong máy kiểm tra đang vận hành.
• Đại lý thiết bị công nghiệp: Phù hợp kinh doanh trong nhóm đèn chiếu sáng thị giác máy, camera công nghiệp và phụ kiện tự động hóa.

Câu Hỏi Thường Gặp

Đèn nguồn sáng vòng không bóng RSL Series dùng điện áp bao nhiêu?

Các model trong bảng sử dụng điện áp 24VDC, cần kiểm tra đúng nguồn cấp trước khi lắp đặt.

RSL Series khác gì so với đèn nguồn sáng vòng thông thường?

RSL Series sử dụng ánh sáng khuếch tán để giảm bóng và giảm lóa tốt hơn. Đèn nguồn sáng vòng thông thường thường chiếu sáng trực tiếp hơn, phù hợp với nhiều ứng dụng tổng quát nhưng có thể tạo phản xạ mạnh trên bề mặt bóng hoặc cong.

Khi nào nên dùng nguồn sáng vòng không bóng?

Nên dùng khi kiểm tra nhãn, ký tự, bề mặt cong, nắp chai, vật thể phản quang hoặc các sản phẩm dễ bị lóa khi dùng nguồn sáng trực tiếp.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên dùng bộ điều khiển nguồn sáng khi cần điều chỉnh cường độ, đồng bộ với camera hoặc kiểm soát ánh sáng ổn định trong dây chuyền kiểm tra tự động.
