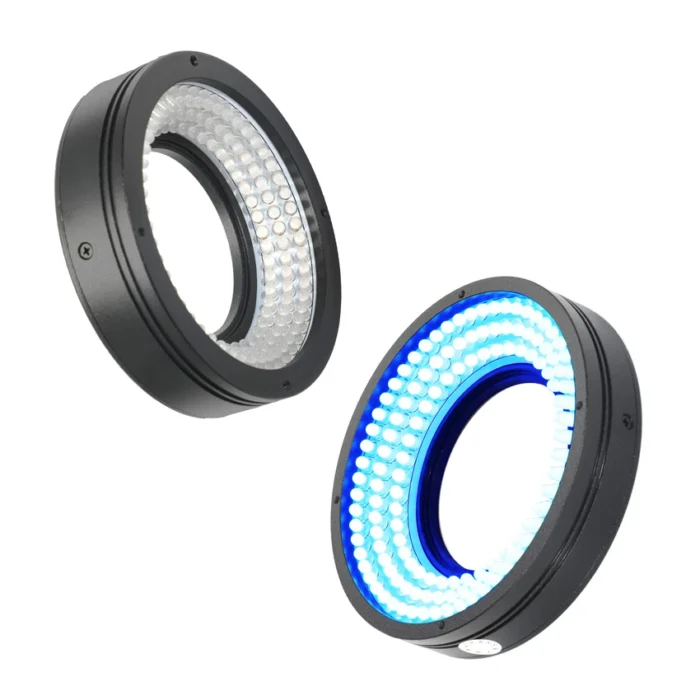

Nguồn sáng vòng LED công nghiệp R Series cho hệ thống thị giác máy

Nguồn sáng vòng LED công nghiệp R Series là dòng nguồn sáng chuyên dụng cho camera công nghiệp và hệ thống thị giác máy. Sản phẩm sử dụng các LED bố trí theo dạng vòng tròn, cho phép ánh sáng chiếu tập trung quanh trục quan sát của camera, tạo vùng sáng ổn định và hỗ trợ làm rõ đặc điểm bề mặt vật thể.

Nguồn sáng vòng có nhiều lựa chọn về đường kính ngoài, đường kính vùng phát sáng, góc chiếu và màu ánh sáng. Nhờ đó, sản phẩm phù hợp với nhiều bài toán kiểm tra khác nhau như nhận diện ký tự, kiểm tra linh kiện điện tử, phát hiện vết xước, đo kích thước, kiểm tra hình dạng và định vị sản phẩm.

Nguồn sáng vòng LED công nghiệp R Series là gì?

Nguồn sáng vòng LED là loại đèn Machine Vision có các LED được bố trí xung quanh một lỗ trung tâm. Camera hoặc ống kính được đặt tại vị trí lỗ giữa để quan sát vật thể, trong khi ánh sáng chiếu xuống từ nhiều hướng quanh trục quang học.

Thiết kế này mang lại các lợi ích:

• Ánh sáng bao quanh vùng quan sát của camera.
• Giảm bóng đổ do chiếu sáng một hướng.
• Làm rõ đường biên và đặc điểm bề mặt.
• Dễ điều chỉnh góc chiếu theo từng loại vật thể.
• Có thể kết hợp tấm khuếch tán để tạo ánh sáng mềm hơn.
• Hỗ trợ nhiều màu ánh sáng cho các vật liệu khác nhau.

Nguồn sáng vòng thường được sử dụng với camera Area Scan trong các máy kiểm tra ngoại quan tự động.

Thông số kỹ thuật chung

Quy tắc đặt mã nguồn sáng vòng

Mã sản phẩm được cấu thành theo các thông số chính của nguồn sáng:

R – đường kính ngoài – góc chiếu – màu ánh sáng

Ví dụ:

R-90-90-W

• R: Nguồn sáng vòng.
• 90: Nhóm đường kính ngoài của đèn.
• 90: Góc hoặc cấu hình chiếu sáng theo quy ước nhà sản xuất.
• W: Ánh sáng trắng.

Các ký hiệu màu thường gặp:

Ngoài R Series, tài liệu còn có các biến thể TR và KR, được sử dụng cho những cấu trúc quang học hoặc kiểu bố trí LED khác nhau.

Các nhóm model nguồn sáng vòng

Nguồn sáng vòng trong tài liệu có nhiều nhóm kích thước để phù hợp với trường nhìn và kích thước vật thể khác nhau.

Một bài đăng có thể gộp toàn bộ các model trong cùng R Series để tăng khả năng xuất hiện khi khách hàng tìm kiếm theo kích thước, góc chiếu hoặc mã sản phẩm cụ thể.

Tên sản phẩm tiếng Việt theo model tiêu biểu

Cấu tạo nguồn sáng vòng LED

Theo sơ đồ cấu tạo trong tài liệu, nguồn sáng vòng gồm các bộ phận chính:

Tấm khuếch tán

Tấm khuếch tán giúp:

• Làm mềm ánh sáng.
• Giảm hình ảnh từng điểm LED.
• Tăng độ đồng đều trên vùng chiếu.
• Hạn chế phản xạ cục bộ trên bề mặt bóng.

Cụm LED

Các LED được bố trí theo vòng tròn để ánh sáng chiếu quanh trục camera. Góc lắp LED quyết định hướng và đặc tính chiếu sáng của từng model.

PCB

PCB có nhiệm vụ:

• Cố định các LED.
• Phân phối nguồn điện.
• Duy trì khoảng cách và góc LED ổn định.

Lớp cách điện

Lớp cách điện bảo vệ mạch điện và hạn chế tiếp xúc giữa PCB với vỏ kim loại.

Vỏ nhôm

Vỏ nhôm giúp:

• Bảo vệ linh kiện bên trong.
• Tản nhiệt cho LED.
• Hỗ trợ lắp đặt đèn lên máy.
• Duy trì độ cứng và độ ổn định cơ khí.

Ưu điểm nổi bật

1. Chiếu sáng đa hướng

LED bố trí dạng vòng giúp ánh sáng bao quanh vật thể, giảm bóng đổ và làm rõ nhiều cạnh cùng lúc.

2. Nhiều góc chiếu khác nhau

Nguồn sáng vòng có thể sử dụng góc thấp, góc trung bình hoặc góc cao tùy model.

• Góc thấp phù hợp làm nổi bật vết xước, cạnh và chi tiết nổi.
• Góc trung bình phù hợp kiểm tra ngoại quan tổng quát.
• Góc cao giúp tạo ánh sáng đồng đều hơn trên bề mặt phẳng.

3. Nhiều kích thước lựa chọn

Dải đường kính rộng giúp nguồn sáng phù hợp từ linh kiện điện tử nhỏ đến sản phẩm cơ khí kích thước lớn.

4. Hỗ trợ nhiều màu ánh sáng

Màu đỏ, xanh lá, xanh dương, trắng và IR giúp tối ưu độ tương phản theo màu sắc và vật liệu của sản phẩm.

5. Có thể kết hợp tấm khuếch tán

Tấm khuếch tán giúp nguồn sáng phù hợp hơn với bề mặt bóng, linh kiện cong hoặc vật thể dễ xuất hiện điểm phản xạ mạnh.

Ứng dụng kiểm tra linh kiện điện tử

Trong ví dụ ứng dụng của tài liệu, nguồn sáng vòng được sử dụng để kiểm tra linh kiện điện tử có bề mặt phản xạ và các chi tiết định vị nhỏ.

Hệ thống có thể kiểm tra:

• Vị trí linh kiện.
• Hình dạng và đường biên.
• Ký tự hoặc dấu Mark.
• Vết xước trên bề mặt.
• Lỗi lắp ráp.
• Thiếu hoặc sai chi tiết.

Ánh sáng vòng giúp tạo độ tương phản rõ hơn giữa linh kiện và nền, hỗ trợ phần mềm xác định chính xác vị trí cần kiểm tra.

Ứng dụng kiểm tra màn hình và bề mặt phẳng

Nguồn sáng vòng kết hợp góc chiếu phù hợp có thể dùng để kiểm tra:

• Màn hình LCD.
• Tấm kính.
• Linh kiện nhựa.
• Nhãn và ký tự in.
• Bề mặt có lớp phủ.

Hệ thống có thể phát hiện vùng sáng không đều, ký tự thiếu, bề mặt lỗi hoặc dấu vết bất thường.

Ứng dụng kiểm tra kích thước và hình dạng

Nguồn sáng vòng phù hợp với các bài toán:

• Đo đường kính trong và ngoài.
• Kiểm tra độ tròn.
• Kiểm tra độ đồng tâm.
• Xác định tâm vật thể.
• Kiểm tra cạnh và đường bao.
• Phát hiện biến dạng hoặc bavia.

Các ứng dụng thực tế khác

Nhà máy điện tử

• Kiểm tra PCB.
• Kiểm tra IC và đầu nối.
• Kiểm tra chân linh kiện.
• Đọc mã QR và ký tự.

Nhà máy cơ khí

• Kiểm tra vòng đệm.
• Kiểm tra bánh răng.
• Phát hiện bavia.
• Kiểm tra bề mặt gia công.

Nhà máy nhựa

• Phát hiện vết xước.
• Kiểm tra thiếu vật liệu.
• Kiểm tra biến dạng.
• Kiểm tra logo và ký hiệu.

Ngành bao bì

• Kiểm tra nắp chai.
• Kiểm tra nhãn.
• Đọc ngày sản xuất.
• Phát hiện lỗi in.

Hệ thống robot

• Định vị vật thể.
• Xác định tâm và góc xoay.
• Hỗ trợ robot gắp sản phẩm.

Cách lựa chọn nguồn sáng vòng phù hợp

Chọn theo kích thước vật thể

Đường kính trong và vùng phát sáng cần đủ lớn để camera quan sát đầy đủ vật thể mà không bị che khuất.

Chọn theo trường nhìn camera

Vùng chiếu sáng cần bao phủ toàn bộ FOV của camera. Nếu đèn quá nhỏ, mép ảnh có thể tối hoặc thiếu ánh sáng.

Chọn theo góc chiếu

• Góc thấp: làm nổi bật vết xước và đường biên.
• Góc trung bình: kiểm tra ngoại quan thông thường.
• Góc cao: tạo ánh sáng đồng đều trên bề mặt phẳng.

Chọn theo màu ánh sáng

• Đỏ: phù hợp camera đơn sắc và nhiều vật thể sáng màu.
• Xanh lá: hỗ trợ đo lường và các camera nhạy phổ xanh.
• Xanh dương: làm nổi bật vật thể màu đỏ, vàng hoặc cam.
• Trắng: kiểm tra tổng quát và camera màu.
• IR: quan sát đặc điểm khó thấy dưới ánh sáng khả kiến.

Chọn theo khoảng cách làm việc

Khoảng cách giữa đèn và vật thể ảnh hưởng trực tiếp đến kích thước vùng sáng, độ đồng đều và cường độ chiếu sáng.

Hướng dẫn lắp đặt và sử dụng

1. Xác định kích thước vật thể và trường nhìn camera.
2. Chọn model có đường kính trong phù hợp với ống kính.
3. Lắp camera tại tâm nguồn sáng vòng.
4. Căn chỉnh đèn vuông góc với vùng kiểm tra.
5. Kết nối đèn với bộ điều khiển đúng điện áp và công suất.
6. Điều chỉnh khoảng cách giữa đèn và sản phẩm.
7. Cài đặt cường độ sáng, khẩu độ và thời gian phơi sáng camera.
8. Kiểm tra bằng cả mẫu đạt và mẫu lỗi.
9. Cố định chắc chắn đèn sau khi hoàn tất căn chỉnh.

Lưu ý khi sử dụng

• Không cấp nguồn khi chưa xác nhận điện áp hoạt động.
• Không sử dụng bộ điều khiển vượt hoặc thiếu công suất yêu cầu.
• Không để bụi, dầu hoặc hóa chất bám trên tấm khuếch tán.
• Không làm xước bề mặt phát sáng.
• Đảm bảo nguồn sáng được tản nhiệt tốt.
• Thử nghiệm màu và góc chiếu với mẫu thật trước khi chọn model cuối cùng.
• Nên để kỹ thuật viên Machine Vision thực hiện căn chỉnh hệ thống.

Đối tượng phù hợp

• Nhà máy điện tử và bán dẫn.
• Nhà máy cơ khí chính xác.
• Nhà máy nhựa và cao su.
• Nhà máy linh kiện ô tô, xe máy.
• Dây chuyền đóng gói và bao bì.
• Đơn vị tích hợp hệ thống Machine Vision.
• Hệ thống robot và kiểm tra ngoại quan tự động.
