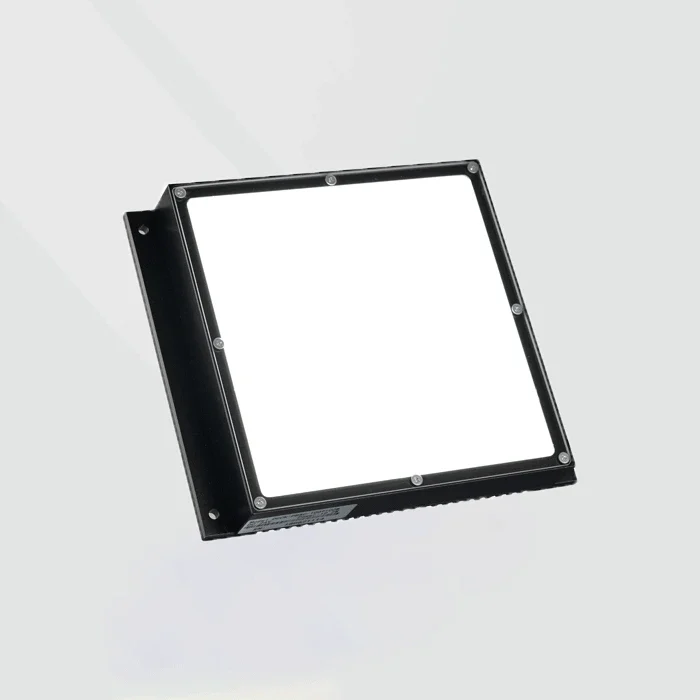

Đèn nguồn sáng mặt phẳng song song PP Series – Parallel Planar Light Source cho hệ thống thị giác máy

Đèn nguồn sáng mặt phẳng song song PP Series là dòng đèn chiếu sáng thị giác máy dạng mặt, sử dụng LED kết hợp hệ thống quang học để tạo vùng sáng phẳng, đồng đều và có tính định hướng cao. Sản phẩm được thiết kế cho camera công nghiệp, máy kiểm tra ngoại quan và hệ thống xử lý ảnh tự động, đặc biệt phù hợp với các bài toán kiểm tra đường biên, biên dạng, ren vít, kích thước và chi tiết nhỏ cần hình ảnh có độ tương phản rõ.

Dòng PP Series gồm nhiều model từ PP-27-27 đến PP-315-424, sử dụng điện áp 24VDC và hỗ trợ nhiều màu ánh sáng như đỏ, trắng, xanh dương, xanh lá hoặc hồng ngoại 940nm. Nhờ vùng phát sáng rộng và chùm sáng có tính song song, sản phẩm giúp giảm ảnh hưởng của ánh sáng tán xạ, phản xạ và bóng không mong muốn trong quá trình kiểm tra.

Đèn Nguồn Sáng Mặt Phẳng Song Song PP Series Là Gì?

Đèn nguồn sáng mặt phẳng song song PP Series là nguồn sáng LED dạng tấm sử dụng cụm LED, tấm khuếch tán, màng song song và màng tăng sáng để tạo ra bề mặt chiếu sáng phẳng, đồng đều. Ánh sáng sau khi được xử lý qua hệ quang học có độ định hướng tốt hơn nguồn sáng mặt thông thường, giúp đường biên và chi tiết vật thể rõ hơn trên ảnh camera.

• Loại sản phẩm: Đèn chiếu sáng thị giác máy dạng mặt phẳng song song.
• Tên tiếng Anh: Parallel Planar Light Source.
• Chức năng chính: Tạo vùng sáng phẳng, đồng đều và có tính định hướng để hỗ trợ camera công nghiệp.
• Ứng dụng tiêu biểu: Kiểm tra ren vít, đường biên, kích thước, hình dạng, lỗ, khe, linh kiện cơ khí và các chi tiết cần độ tương phản cao.
• Điện áp sử dụng: 24VDC.

PP Series phù hợp với các hệ thống cần nền sáng ổn định nhưng vẫn muốn hạn chế ánh sáng tán xạ. Khi bố trí đúng khoảng cách và hướng quan sát, đèn giúp camera thu được hình ảnh rõ, dễ tách biên và thuận tiện cho thuật toán đo kiểm.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng mặt phẳng song song PP Series.
• Model/Mã sản phẩm: PP-27-27, PP-42-65, PP-50-53, PP-70-70, PP-79-79, PP-103-106, PP-103-159, PP-156-159, PP-156-212, PP-209-212, PP-209-265, PP-209-318, PP-262-318, PP-315-318, PP-315-424.
• Loại thiết bị: Đèn chiếu sáng thị giác máy dạng mặt phẳng song song.
• Điện áp hoạt động: 24VDC.
• Chiều dài phát sáng: Thể hiện trong mã model.
• Chiều rộng phát sáng: Thể hiện trong mã model.
• Màu ánh sáng: R, W/B/G hoặc IR 940nm tùy cấu hình.
• Công suất: Từ 1W đến 96W tùy model.
• Trọng lượng: Khoảng 40g đến 2640g tùy model.
• Cấu tạo: Tấm acrylic bảo vệ, màng tăng sáng, màng song song, tấm khuếch tán, LED, PCB và vỏ đèn.
• Kiểu lắp đặt: Lắp dưới vật thể, phía sau vật thể hoặc tại vị trí tạo nền sáng cho camera.
• Ứng dụng: Kiểm tra ren vít, đường biên, kích thước, biên dạng, lỗ, khe và chi tiết cơ khí nhỏ.

Bảng Model Đèn Nguồn Sáng Mặt Phẳng Song Song PP Series

Lưu ý: Công suất trong bảng được thể hiện theo từng nhóm màu R, W/B/G và IR 940nm. Khi đặt hàng cần xác nhận lại màu ánh sáng, đầu nối, bộ điều khiển và kích thước lắp đặt theo cấu hình thực tế.

Tên Tiếng Việt Theo Từng Model

Cách Hiểu Mã Sản Phẩm PP Series

Mã sản phẩm có dạng:

PP – 42 – 65 – W

• PP: Parallel Planar Light Source, nguồn sáng mặt phẳng song song.
• 42: Chiều dài phát sáng tham chiếu, đơn vị mm.
• 65: Chiều rộng phát sáng tham chiếu, đơn vị mm.
• W: Màu ánh sáng trắng.

Các ký hiệu màu thường gặp:

• R: Ánh sáng đỏ.
• W: Ánh sáng trắng.
• B: Ánh sáng xanh dương.
• G: Ánh sáng xanh lá.
• IR 940nm: Ánh sáng hồng ngoại bước sóng 940nm.

Ví dụ, PP-42-65-W là đèn nguồn sáng mặt phẳng song song có vùng phát sáng tham chiếu 42 × 65mm và sử dụng ánh sáng trắng.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

Đèn nguồn sáng mặt phẳng song song PP Series gồm các bộ phận chính:

• Tấm acrylic bảo vệ: Bảo vệ bề mặt phát sáng và hệ quang học bên trong.
• Màng tăng sáng: Hỗ trợ nâng hiệu quả sử dụng ánh sáng.
• Màng song song: Định hướng chùm sáng, giúp ánh sáng có tính song song tốt hơn.
• Tấm khuếch tán: Làm mềm ánh sáng và giảm điểm sáng cục bộ.
• Cụm LED: Cung cấp ánh sáng theo màu và công suất của từng model.
• PCB: Cố định LED và phân phối nguồn điện.
• Vỏ đèn: Bảo vệ linh kiện, hỗ trợ gá lắp và tản nhiệt.

Ánh sáng từ LED đi qua tấm khuếch tán, màng song song và màng tăng sáng trước khi phát ra bề mặt. Nhờ cấu trúc này, vùng sáng có độ đồng đều tốt và chùm sáng định hướng hơn, phù hợp cho các bài toán cần đường biên rõ.

Ứng Dụng Kiểm Tra Ren Vít M4

Một ứng dụng tiêu biểu của PP Series là kiểm tra ren của vít M4.

• Nội dung kiểm tra: Kiểm tra ren vít.
• Vật thể kiểm tra: Vít M4.
• Khó khăn của phương án: Nhiễu và phản xạ lớn.
• Nguồn sáng áp dụng: PP-42-65-W.
• Kết quả: Ren vít hiển thị rõ và có thể kiểm tra bằng camera.

Trong điều kiện ánh sáng phòng, bề mặt vít có thể xuất hiện phản xạ, bóng và vùng sáng không đồng đều, khiến ren khó nhận diện. Khi sử dụng PP-42-65-W, vật thể tạo hình ảnh có độ tương phản cao hơn, phần ren rõ hơn và thuận tiện cho thuật toán kiểm tra bước ren, biên dạng ren, thiếu ren hoặc biến dạng.

Ứng Dụng Thực Tế

1. Kiểm tra đường biên và biên dạng

• Làm rõ đường viền ngoài của chi tiết.
• Hỗ trợ đo chiều dài, chiều rộng và đường kính.
• Phát hiện sai hình dạng, thiếu góc hoặc biến dạng.
• Phù hợp với linh kiện cơ khí và chi tiết nhựa.

2. Kiểm tra ren, răng và cạnh nhỏ

• Kiểm tra ren vít, răng cưa và các chi tiết lặp lại.
• Phát hiện thiếu ren, sứt răng hoặc sai bước.
• Tạo hình ảnh tương phản cao để xử lý bằng thuật toán thị giác máy.

3. Kiểm tra lỗ và khe

• Đo đường kính lỗ.
• Kiểm tra vị trí, số lượng và độ đồng tâm của lỗ.
• Phát hiện khe bị che, sai kích thước hoặc biến dạng.

4. Kiểm tra kích thước linh kiện

• Đo kích thước tổng thể của chi tiết.
• Kiểm tra khoảng cách giữa các cạnh.
• So sánh biên dạng với mẫu chuẩn.
• Phù hợp với chi tiết nhỏ cần độ chính xác cao.

Ưu Điểm Nổi Bật

1. Chùm sáng có tính định hướng cao

• Hệ màng quang học giúp ánh sáng song song và ổn định hơn.
• Giảm ánh sáng tán xạ không cần thiết.
• Hỗ trợ làm rõ biên dạng và chi tiết nhỏ.

2. Bề mặt phát sáng đồng đều

• Tấm khuếch tán giúp hạn chế điểm sáng cục bộ.
• Vùng sáng đồng đều hỗ trợ camera thu được ảnh ổn định.
• Phù hợp với các bài toán đo kiểm và tách biên.

3. Dải model rộng

• Các model từ PP-27-27 đến PP-315-424 đáp ứng nhiều kích thước vùng quan sát.
• Có thể dùng cho chi tiết nhỏ hoặc vùng kiểm tra lớn.
• Dễ lựa chọn theo trường nhìn của camera.

4. Hỗ trợ nhiều màu ánh sáng

• Có thể chọn đỏ, trắng, xanh dương, xanh lá hoặc IR 940nm.
• Màu ánh sáng phù hợp giúp tăng độ tương phản theo vật liệu và bề mặt sản phẩm.

5. Phù hợp với hệ thống thị giác máy công nghiệp

• Dễ kết hợp cùng camera công nghiệp, ống kính và bộ điều khiển nguồn sáng.
• Phù hợp với máy kiểm tra tự động, dây chuyền lắp ráp và trạm đo kiểm.

Cách Chọn Model Phù Hợp

• Chọn theo trường nhìn: Vùng phát sáng nên bao phủ đầy đủ trường nhìn của camera và có phần dư ở các cạnh.
• Chọn theo kích thước vật thể: Chi tiết nhỏ có thể dùng PP-27-27, PP-42-65 hoặc PP-50-53; vùng lớn hơn có thể dùng PP-209-212, PP-262-318 hoặc PP-315-424.
• Chọn theo màu ánh sáng: Ánh sáng trắng phù hợp kiểm tra tổng quát; đỏ, xanh hoặc IR nên chọn theo màu sắc và đặc tính phản xạ của vật thể.
• Chọn theo công suất: Vùng phát sáng lớn, tốc độ chụp cao hoặc khoảng cách làm việc xa cần model có công suất cao hơn.
• Chọn theo trọng lượng: Các model lớn có trọng lượng trên 1–2kg, cần hệ gá chắc chắn.
• Chọn theo yêu cầu biên dạng: Các bài toán kiểm tra ren, cạnh và lỗ cần căn chỉnh khoảng cách để đạt độ tương phản tốt nhất.

Hướng Dẫn Lắp Đặt Và Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC và màu ánh sáng.
   • Xác định trường nhìn camera, kích thước vật thể và vị trí lắp đặt.

2. Lắp đặt:

   • Ngắt nguồn trước khi đấu nối.
   • Cố định đèn phía dưới hoặc phía sau vật thể.
   • Đảm bảo vùng phát sáng bao phủ toàn bộ khu vực camera quan sát.
   • Với model lớn, sử dụng khung gá đủ chắc chắn.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh khoảng cách giữa đèn và vật thể để đường biên rõ nhất.
   • Cài đặt cường độ sáng bằng bộ điều khiển phù hợp.
   • Điều chỉnh khẩu độ và thời gian phơi sáng của camera để tránh cháy nền.

4. Chạy thử:

   • Kiểm tra với mẫu đạt và mẫu lỗi.
   • Đánh giá độ rõ của ren, cạnh, lỗ và biên dạng.
   • Hiệu chỉnh lại vị trí hoặc cường độ sáng nếu xuất hiện vùng tối.

5. Bảo trì:

   • Vệ sinh bề mặt acrylic và tấm phát sáng bằng vật liệu mềm.
   • Không đặt vật sắc nhọn hoặc vật nặng trực tiếp lên mặt đèn.
   • Kiểm tra dây nguồn, đầu nối và vị trí gá định kỳ.

Lưu ý khi sử dụng:

• Không cấp sai điện áp hoặc vận hành vượt công suất cho phép.
• Không làm xước bề mặt phát sáng.
• Không để bụi, dầu hoặc nước bám trên bề mặt quang học.
• Nên để kỹ thuật viên thị giác máy thực hiện lắp đặt và hiệu chỉnh.

Đối Tượng Phù Hợp

• Nhà máy cơ khí: Kiểm tra ren vít, cạnh, lỗ và kích thước chi tiết.
• Nhà máy điện tử: Kiểm tra linh kiện nhỏ, chân linh kiện và biên dạng sản phẩm.
• Nhà máy nhựa: Kiểm tra hình dạng, đường viền và khuyết tật chi tiết.
• Đơn vị tích hợp Machine Vision: Thiết kế hệ thống đo kích thước, tách biên và kiểm tra ngoại quan.
• Đơn vị bảo trì kỹ thuật: Thay thế hoặc nâng cấp nguồn sáng trong máy kiểm tra.
• Đại lý thiết bị công nghiệp: Kinh doanh nguồn sáng thị giác máy, camera và phụ kiện xử lý ảnh.

Câu Hỏi Thường Gặp

Đèn nguồn sáng mặt phẳng song song PP Series dùng điện áp bao nhiêu?

Các model PP Series trong bảng sử dụng điện áp 24VDC.

PP-42-65 có ý nghĩa gì?

PP là nguồn sáng mặt phẳng song song, 42 là chiều dài phát sáng tham chiếu và 65 là chiều rộng phát sáng tham chiếu.

Model nào phù hợp để kiểm tra ren vít M4?

Theo ví dụ trong tài liệu, PP-42-65-W được sử dụng để kiểm tra ren vít M4 và giúp phần ren hiển thị rõ hơn.

PP Series khác gì với nguồn sáng mặt phẳng P Series?

PP Series sử dụng thêm hệ quang học định hướng như màng song song và màng tăng sáng để tạo chùm sáng có tính song song tốt hơn. P Series chủ yếu tạo nền sáng mặt phẳng đồng đều cho các ứng dụng chiếu sáng nền thông thường.

Có thể chọn màu ánh sáng khác nhau không?

Có. Sản phẩm hỗ trợ các cấu hình R, W/B/G và IR 940nm tùy model và yêu cầu kiểm tra.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên sử dụng bộ điều khiển tương thích để điều chỉnh cường độ, giữ ánh sáng ổn định và đồng bộ với camera khi cần.
