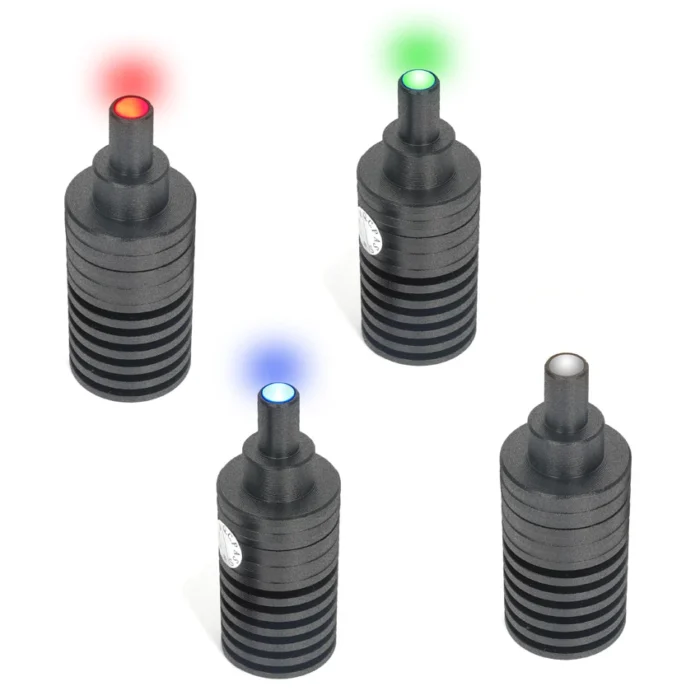

Đèn nguồn sáng điểm LED PS/HPS Series – Point Light Source cho hệ thống thị giác máy

Đèn nguồn sáng điểm LED PS/HPS Series là dòng đèn chiếu sáng thị giác máy dạng điểm, được thiết kế để tạo vùng sáng nhỏ, tập trung và có cường độ cao cho camera công nghiệp. Sản phẩm phù hợp với các hệ thống kiểm tra chi tiết nhỏ, kiểm tra mark, định vị điểm, kiểm tra PCB, kiểm tra linh kiện điện tử, kiểm tra ký tự nhỏ hoặc dùng kết hợp với ống kính hiển vi và các cụm quang học chuyên dụng trong dây chuyền tự động hóa.

So với nguồn sáng vòng, nguồn sáng thanh hoặc nguồn sáng mặt, đèn nguồn sáng điểm có ưu điểm là kích thước phát sáng nhỏ, ánh sáng tập trung và dễ bố trí trong không gian hẹp. Dòng sản phẩm gồm PS Series và HPS Series, trong đó HPS là phiên bản nguồn sáng điểm cường độ cao, phù hợp cho các bài toán cần ánh sáng mạnh hơn trong vùng kiểm tra nhỏ.

Đèn Nguồn Sáng Điểm LED PS/HPS Series Là Gì?

Đèn nguồn sáng điểm LED PS/HPS Series là nguồn sáng LED dạng điểm dùng trong hệ thống Machine Vision. Đèn tạo chùm sáng nhỏ, tập trung, thường được dùng khi camera cần quan sát một vị trí chính xác trên vật thể hoặc khi hệ thống cần ánh sáng mạnh tại vùng rất nhỏ. Trong nhiều ứng dụng, đèn điểm có thể sử dụng độc lập hoặc kết hợp cùng ống kính hiển vi, ống kính telecentric, ống kính công nghiệp và các cơ cấu quang học khác.

• Loại sản phẩm: Đèn nguồn sáng điểm LED cho thị giác máy.
• Chức năng chính: Cung cấp ánh sáng điểm tập trung, hỗ trợ camera công nghiệp kiểm tra chi tiết nhỏ.
• Ứng dụng tiêu biểu: Kiểm tra mark, định vị điểm, kiểm tra PCB mềm, kiểm tra linh kiện điện tử, đọc ký tự nhỏ, kiểm tra lỗ nhỏ, kiểm tra bề mặt cục bộ, hệ thống camera hiển vi và dây chuyền tự động hóa.

Trong thực tế, nguồn sáng điểm thường được chọn khi cần tạo vùng sáng có hướng rõ ràng, vùng chiếu nhỏ hoặc cần kết hợp với thấu kính hội tụ để tăng cường độ sáng tại vị trí kiểm tra.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng điểm LED PS/HPS Series.
• Model/Mã sản phẩm: PS-40-8, PS-60-8, HPS-40-8, HPS-60-8, HPS-70-8.
• Loại thiết bị: Đèn chiếu sáng thị giác máy dạng điểm.
• Điện áp: 5VDC.
• Công suất: Tùy model và màu ánh sáng, gồm R, W/B/G và IR 940nm.
• Đường kính/thông số thấu kính phối hợp: Thể hiện trong mã model, ví dụ PS-40-8 có nhóm chiều dài nguồn sáng 40 và khẩu kính thấu kính phối hợp 8.
• Màu ánh sáng: Có thể chọn R, W/B/G hoặc IR 940nm tùy yêu cầu kiểm tra.
• Chất liệu/Cấu tạo: Cấu tạo gồm vỏ đèn, LED, PCB, thấu kính truyền sáng, thấu kính hội tụ và bộ phận quang học theo thiết kế nhà sản xuất.
• Kiểu lắp đặt/Kết nối: Lắp trên gá cơ khí, cụm camera, ống kính hiển vi hoặc vị trí cần chiếu sáng cục bộ; kết nối nguồn theo thiết kế hệ thống.
• Ứng dụng: Chiếu sáng điểm, kiểm tra mark, kiểm tra PCB, kiểm tra chi tiết nhỏ, kiểm tra vị trí, hỗ trợ camera hiển vi và hệ thống xử lý ảnh công nghiệp.
• Lưu ý chọn mua: Cần kiểm tra đúng model, điện áp 5VDC, màu ánh sáng, công suất, trọng lượng, khẩu kính phối hợp và vị trí lắp đặt trước khi sử dụng.

Bảng Model Đèn Nguồn Sáng Điểm PS Series

Bảng Model Đèn Nguồn Sáng Điểm Cường Độ Cao HPS Series

Cách Hiểu Mã Sản Phẩm PS/HPS Series

Theo quy tắc đặt tên trong bảng thông số, mã sản phẩm có dạng:

PS – 40 – 8 – B

• PS: Point source, nguồn sáng điểm.
• HPS: Highlight point source, nguồn sáng điểm cường độ cao.
• 40: Chiều dài hoặc nhóm kích thước nguồn sáng.
• 8: Khẩu kính thấu kính phối hợp.
• B: Màu ánh sáng, ví dụ B là xanh dương; các phiên bản khác có thể là R, W, G hoặc IR 940nm.

Ví dụ, PS-60-8-R là đèn nguồn sáng điểm PS Series, nhóm kích thước 60, khẩu kính phối hợp 8 và ánh sáng đỏ. HPS-70-8-W là nguồn sáng điểm cường độ cao, phù hợp khi cần ánh sáng mạnh hơn trong vùng kiểm tra nhỏ.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

Đèn nguồn sáng điểm PS/HPS Series thường có cấu tạo nhỏ gọn, bên trong gồm LED, PCB, thấu kính hội tụ, thấu kính truyền sáng và vỏ bảo vệ. Ánh sáng từ LED được tập trung qua cụm quang học để tạo chùm sáng nhỏ, mạnh và có hướng.

• Thấu kính truyền sáng: Hỗ trợ đưa ánh sáng ra ngoài theo hướng chiếu mong muốn.
• Thấu kính hội tụ: Giúp tập trung ánh sáng vào vùng kiểm tra nhỏ.
• LED và PCB: Tạo nguồn sáng ổn định cho hệ thống kiểm tra hình ảnh.
• Vỏ đèn: Bảo vệ linh kiện, hỗ trợ gá lắp và tản nhiệt.

Cấu trúc này phù hợp với các ứng dụng cần chiếu sáng cục bộ, kiểm tra mark hoặc sử dụng cùng hệ thống camera hiển vi trong không gian lắp đặt hẹp.

Ứng Dụng Kiểm Tra Hình Ảnh

1. Kiểm tra mark trên PCB mềm

Đèn nguồn sáng điểm có thể chiếu sáng tập trung vào vùng mark trên PCB mềm, giúp camera nhận diện vị trí, biên dạng và ký hiệu rõ hơn. Khi kết hợp với góc chiếu và màu sáng phù hợp, mark có thể nổi bật hơn so với nền vật liệu.

• Vật thể kiểm tra: PCB mềm, mark định vị, ký hiệu nhỏ trên bảng mạch.
• Mục tiêu kiểm tra: Kiểm tra mark, định vị điểm, nhận diện vị trí và hỗ trợ căn chỉnh tự động.
• Model tham khảo: PS-60-8-R.
• Kết quả mong muốn: Mark rõ ràng hơn, hỗ trợ phần mềm xử lý ảnh định vị chính xác.

2. Kiểm tra chi tiết nhỏ trong hệ thống camera hiển vi

Đèn nguồn sáng điểm phù hợp với các hệ thống có trường nhìn nhỏ, cần ánh sáng tập trung và cường độ cao. Sản phẩm có thể dùng cùng ống kính hiển vi hoặc ống kính công nghiệp để kiểm tra chi tiết rất nhỏ.

• Vật thể kiểm tra: Linh kiện điện tử nhỏ, lỗ nhỏ, điểm hàn, ký tự nhỏ, chi tiết cơ khí nhỏ.
• Mục tiêu kiểm tra: Kiểm tra lỗi cục bộ, phát hiện sai lệch, hỗ trợ đo kiểm vùng nhỏ.
• Model tham khảo: HPS-60-8 hoặc HPS-70-8.
• Kết quả mong muốn: Vùng kiểm tra đủ sáng, rõ nét và có độ tương phản tốt.

3. Kiểm tra bề mặt hoặc vùng đặc trưng cần chiếu sáng tập trung

Trong một số bài toán, chỉ cần chiếu sáng một điểm hoặc vùng rất nhỏ trên sản phẩm. Đèn nguồn sáng điểm giúp hạn chế ánh sáng lan rộng, giảm ảnh hưởng đến các vùng không cần kiểm tra và tăng độ tập trung cho vùng quan sát.

• Vật thể kiểm tra: Bề mặt nhựa, kim loại, linh kiện nhỏ, ký tự hoặc vùng đánh dấu.
• Mục tiêu kiểm tra: Kiểm tra vùng đặc trưng, phát hiện lỗi nhỏ, định vị chi tiết.
• Kết quả mong muốn: Vùng cần kiểm tra sáng rõ, nền xung quanh ít bị ảnh hưởng hơn.

Ưu Điểm Nổi Bật

1. Kích thước nhỏ, dễ lắp trong không gian hẹp

• Thiết kế nhỏ gọn giúp dễ bố trí trong cụm camera, máy kiểm tra hoặc khu vực có không gian lắp đặt hạn chế.
• Phù hợp với camera hiển vi, hệ thống kiểm tra linh kiện nhỏ và máy tự động chuyên dụng.

2. Ánh sáng tập trung, cường độ cao

• Đèn tạo vùng sáng nhỏ, giúp tăng cường độ sáng tại vị trí cần kiểm tra.
• Phiên bản HPS hỗ trợ cường độ sáng cao hơn, phù hợp với các bài toán cần ánh sáng mạnh hơn.

3. Hỗ trợ nhiều màu ánh sáng

• Có thể chọn ánh sáng đỏ, trắng, xanh dương, xanh lá hoặc IR 940nm theo yêu cầu kiểm tra.
• Màu ánh sáng phù hợp giúp tăng tương phản, giảm phản xạ không mong muốn và cải thiện chất lượng ảnh đầu vào.

4. Phù hợp cho kiểm tra mark và chi tiết nhỏ

• Rất phù hợp với kiểm tra mark trên PCB, kiểm tra ký hiệu nhỏ, định vị điểm và các bài toán cần chiếu sáng cục bộ.
• Dễ tích hợp cùng camera công nghiệp, ống kính, bộ điều khiển nguồn sáng và phần mềm xử lý ảnh.

Cách Chọn Model Phù Hợp

• Chọn PS hay HPS: PS phù hợp cho nhu cầu chiếu sáng điểm thông thường; HPS phù hợp khi cần cường độ sáng cao hơn.
• Chọn theo kích thước và không gian lắp đặt: PS-40-8/HPS-40-8 nhỏ gọn hơn; PS-60-8/HPS-60-8 hoặc HPS-70-8 phù hợp khi cần cấu hình lớn hơn.
• Chọn theo màu ánh sáng: Ánh sáng trắng dùng phổ biến; ánh sáng đỏ, xanh hoặc IR nên chọn theo màu vật thể và độ nhạy camera.
• Chọn theo vật thể: Với PCB, mark, ký tự nhỏ hoặc vật thể phản xạ, cần thử nghiệm màu sáng và góc chiếu để đạt ảnh rõ nhất.
• Chọn theo bộ điều khiển: Cần đảm bảo nguồn cấp 5V và bộ điều khiển phù hợp với công suất đèn.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 5VDC, màu ánh sáng, công suất và vị trí lắp đặt.
   • Xác định vùng kiểm tra, khoảng cách chiếu, camera, ống kính và yêu cầu xử lý ảnh.

2. Lắp đặt:

   • Ngắt nguồn trước khi đấu nối hoặc thay thế đèn.
   • Cố định đèn trên gá cơ khí hoặc cụm camera, đảm bảo ánh sáng hướng đúng vào vùng cần kiểm tra.
   • Tránh để đèn rung lắc hoặc lệch hướng trong quá trình vận hành.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh góc chiếu, khoảng cách và cường độ sáng để vùng kiểm tra có độ tương phản tốt.
   • Kiểm tra ảnh mẫu trên camera trước khi đưa vào vận hành liên tục.
   • Nếu dùng bộ điều khiển nguồn sáng, cần cài đặt cường độ phù hợp để tránh quá sáng hoặc thiếu sáng.

4. Bảo trì:

   • Vệ sinh bề mặt thấu kính và vỏ đèn định kỳ để hạn chế bụi bẩn ảnh hưởng đến ánh sáng.
   • Kiểm tra dây nối, đầu nối, vị trí gá và tình trạng phát sáng của LED.
   • Không sử dụng đèn vượt quá thông số kỹ thuật cho phép.

Lưu ý khi sử dụng:

• Đèn sử dụng điện áp 5VDC, không đấu nhầm với nguồn 24VDC của các dòng nguồn sáng khác.
• Luôn chọn đúng model theo kích thước vùng kiểm tra và yêu cầu xử lý ảnh.
• Với hệ thống thị giác máy công nghiệp, nên để kỹ thuật viên có chuyên môn lắp đặt và căn chỉnh.

Đối Tượng Phù Hợp

• Nhà máy sản xuất: Dùng trong dây chuyền kiểm tra tự động, kiểm tra mark, kiểm tra linh kiện nhỏ và camera công nghiệp.
• Đơn vị tích hợp Machine Vision: Phù hợp cho dự án xử lý ảnh, định vị điểm, kiểm tra PCB, OCR nhỏ và kiểm tra bằng ống kính hiển vi.
• Đơn vị bảo trì kỹ thuật: Dùng để thay thế hoặc nâng cấp nguồn sáng điểm trong máy kiểm tra đang vận hành.
• Đại lý thiết bị công nghiệp: Phù hợp kinh doanh trong nhóm đèn chiếu sáng thị giác máy, camera công nghiệp và phụ kiện tự động hóa.

Câu Hỏi Thường Gặp

Đèn nguồn sáng điểm PS/HPS Series dùng điện áp bao nhiêu?

Các model trong bảng sử dụng điện áp 5VDC, cần kiểm tra đúng nguồn cấp trước khi lắp đặt.

PS Series và HPS Series khác nhau thế nào?

PS Series là nguồn sáng điểm thông thường, còn HPS Series là nguồn sáng điểm cường độ cao, phù hợp khi cần ánh sáng mạnh hơn cho vùng kiểm tra nhỏ.

Khi nào nên dùng nguồn sáng điểm?

Nên dùng nguồn sáng điểm khi cần chiếu sáng cục bộ, kiểm tra mark, kiểm tra chi tiết nhỏ, dùng với camera hiển vi hoặc cần ánh sáng tập trung trong không gian hẹp.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên dùng bộ điều khiển phù hợp để đảm bảo điện áp 5VDC, điều chỉnh cường độ sáng và bảo vệ đèn trong quá trình vận hành.
