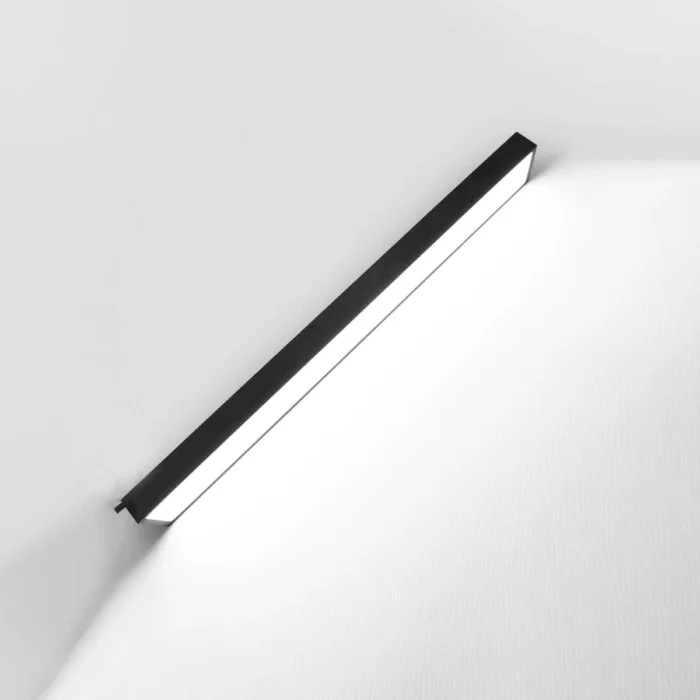

Đèn nguồn sáng thanh độ sáng cao SS Series – High Bright Bar Light Source cho hệ thống thị giác máy

Đèn nguồn sáng thanh độ sáng cao SS Series là dòng đèn chiếu sáng thị giác máy dạng thanh sử dụng các LED công suất lớn được bố trí dày đặc, tạo vùng phát sáng hẹp, cường độ cao và hiệu suất ổn định. Sản phẩm phù hợp với camera công nghiệp, hệ thống kiểm tra ngoại quan, kiểm tra in lụa PCB, kiểm tra bề mặt, kiểm tra chi tiết dài, đọc ký tự và các dây chuyền xử lý ảnh tự động.

SS Series có thể tùy chỉnh chiều dài theo yêu cầu, lựa chọn nhiều màu ánh sáng và kết hợp nhiều nguồn sáng theo các góc chiếu khác nhau. Thiết kế tản nhiệt có thể được điều chỉnh theo yêu cầu của hệ thống kiểm tra, giúp đèn vận hành ổn định trong các ứng dụng cần độ sáng cao hoặc thời gian làm việc liên tục.

Đèn Nguồn Sáng Thanh Độ Sáng Cao SS Series Là Gì?

Đèn nguồn sáng thanh độ sáng cao SS Series là nguồn sáng LED dạng thanh chuyên dùng trong hệ thống Machine Vision. Các LED công suất lớn được sắp xếp dọc theo thân đèn để tạo dải sáng dài, hẹp và có cường độ cao. Đèn có thể lắp một bên, hai bên hoặc kết hợp nhiều thanh theo các góc chiếu khác nhau nhằm làm nổi bật đặc điểm bề mặt, ký tự, đường in hoặc đường biên của vật thể.

• Loại sản phẩm: Đèn nguồn sáng thanh độ sáng cao cho thị giác máy.
• Chức năng chính: Cung cấp ánh sáng cường độ cao theo vùng dài và hẹp cho camera công nghiệp.
• Ứng dụng tiêu biểu: Kiểm tra in lụa PCB, kiểm tra đường mạch, kiểm tra bề mặt, đọc ký tự, kiểm tra sản phẩm dài, phát hiện khuyết tật và kiểm soát chất lượng trên dây chuyền.

Trong thực tế, SS Series phù hợp với các bài toán mà đèn thanh thông thường không cung cấp đủ cường độ sáng, đặc biệt khi camera cần tốc độ chụp cao, khoảng cách chiếu lớn hoặc vật thể có bề mặt hấp thụ ánh sáng mạnh.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng thanh độ sáng cao SS Series.
• Model/Mã sản phẩm: SS-250-22, SS-495-22, SS-750-22, SS-990-22.
• Loại thiết bị: Đèn chiếu sáng thị giác máy dạng thanh độ sáng cao.
• Điện áp hoạt động: 24VDC.
• Chiều dài phát sáng: 250mm, 495mm, 750mm hoặc 990mm tùy model.
• Chiều rộng phát sáng: 22mm.
• Công suất: Từ 12W đến 48W tùy model và màu ánh sáng.
• Màu ánh sáng: R hoặc W/B/G theo cấu hình đặt hàng.
• Tấm khuếch tán tiêu chuẩn: Dòng BD theo tài liệu sản phẩm.
• Khả năng tùy chỉnh: Chiều dài đèn có thể được mở rộng theo yêu cầu, thường theo bội số khoảng 250mm.
• Chất liệu/Cấu tạo: Gồm vỏ đèn, cụm LED công suất lớn, PCB, tấm khuếch tán và kết cấu tản nhiệt.
• Kiểu lắp đặt: Lắp trên gá cơ khí, hai bên camera hoặc theo góc chiếu phù hợp với vùng kiểm tra.
• Ứng dụng: Kiểm tra in lụa PCB, bề mặt vật liệu, đường mạch, ký tự, sản phẩm dạng dài và các ứng dụng cần ánh sáng mạnh.

Bảng Model Đèn Nguồn Sáng Thanh Độ Sáng Cao SS Series

Ghi chú: Chiều dài đèn nguồn sáng thanh có thể được kéo dài theo yêu cầu thực tế, thường theo bội số khoảng 250mm. Tấm khuếch tán tiêu chuẩn sử dụng dòng BD; cấu hình thực tế cần đối chiếu với yêu cầu đặt hàng.

Cách Hiểu Mã Sản Phẩm SS Series

Theo quy tắc đặt tên trong tài liệu, mã sản phẩm có dạng:

SS – 495 – 22 – W

• SS: High Bright Bar Light Source, nguồn sáng thanh độ sáng cao.
• 495: Chiều dài phát sáng, đơn vị mm.
• 22: Chiều rộng phát sáng, đơn vị mm.
• W: Màu ánh sáng trắng; các cấu hình khác có thể sử dụng R, B hoặc G.

Ví dụ, SS-750-22-W là đèn nguồn sáng thanh độ sáng cao có chiều dài phát sáng 750mm, chiều rộng phát sáng 22mm và sử dụng ánh sáng trắng.

Cấu Tạo Đèn Nguồn Sáng Thanh SS Series

Đèn nguồn sáng thanh độ sáng cao SS Series có cấu tạo dạng thanh dài, trong đó LED công suất lớn được bố trí dày đặc trên PCB để tạo vùng sáng mạnh và ổn định.

• Tấm khuếch tán: Giúp ánh sáng phân bố đều hơn, hạn chế điểm sáng cục bộ.
• Cụm LED công suất lớn: Tạo cường độ sáng cao trên toàn bộ chiều dài đèn.
• PCB: Cố định LED, dẫn điện và hỗ trợ phân bố linh kiện.
• Vỏ đèn: Bảo vệ linh kiện, hỗ trợ gá lắp và tản nhiệt.
• Kết cấu tản nhiệt: Có thể điều chỉnh theo công suất và yêu cầu vận hành thực tế.

Nhờ vùng phát sáng hẹp 22mm, ánh sáng được tập trung vào khu vực cần kiểm tra, phù hợp với sản phẩm dài, đường in, đường mạch hoặc các bề mặt cần tăng độ tương phản.

Đặc Điểm Nổi Bật

1. LED công suất lớn, độ sáng cao

• Các LED công suất lớn được bố trí dày đặc dọc theo thân đèn.
• Cung cấp cường độ sáng cao hơn so với nhiều dòng đèn thanh thông thường.
• Phù hợp với camera tốc độ cao hoặc hệ thống cần giảm thời gian phơi sáng.

2. Vùng phát sáng dài và hẹp

• Chiều rộng phát sáng 22mm giúp tập trung ánh sáng vào vùng cần quan sát.
• Các chiều dài 250mm, 495mm, 750mm và 990mm đáp ứng nhiều kích thước vật thể khác nhau.

3. Hiệu suất hoạt động ổn định

• Cấu trúc đèn được thiết kế để duy trì độ sáng ổn định trong quá trình sử dụng.
• Hệ thống tản nhiệt có thể điều chỉnh theo yêu cầu công suất và điều kiện vận hành.

4. Có thể tùy chỉnh chiều dài

• Chiều dài đèn có thể được mở rộng theo yêu cầu của vùng kiểm tra.
• Phù hợp với sản phẩm dài, PCB kích thước lớn, tấm vật liệu hoặc dây chuyền kiểm tra liên tục.

5. Hỗ trợ nhiều màu và nhiều góc chiếu

• Có thể lựa chọn ánh sáng đỏ, trắng, xanh dương hoặc xanh lá.
• Nhiều đèn có thể kết hợp tự do theo các góc chiếu khác nhau để tăng hiệu quả xử lý ảnh.

Ứng Dụng Kiểm Tra In Lụa Trên PCB

Một trong những ứng dụng tiêu biểu của SS Series là kiểm tra đường in lụa trên bảng mạch PCB.

• Nội dung kiểm tra: Kiểm tra in lụa trên PCB.
• Vật thể kiểm tra: Bảng mạch PCB.
• Khó khăn của phương án: Yêu cầu độ đồng đều ánh sáng cao trên vùng kiểm tra dài.
• Nguồn sáng áp dụng: SS-750-22-W.
• Kết quả: Đường in lụa trên PCB hiển thị rõ và có thể kiểm tra bằng camera.

Trong điều kiện ánh sáng trong phòng, vùng PCB có thể bị chiếu sáng không đồng đều khiến đường in lụa khó nhận diện. Khi sử dụng SS-750-22-W, dải sáng trắng cường độ cao giúp đường in rõ hơn, hỗ trợ phần mềm xử lý ảnh phát hiện thiếu nét, sai vị trí, đứt đường hoặc lỗi in.

Các Ứng Dụng Thực Tế Khác

1. Kiểm tra bề mặt sản phẩm dài

SS Series có thể chiếu sáng dọc theo các vật thể dài như thanh kim loại, tấm nhựa, tấm vật liệu hoặc sản phẩm dạng dải.

• Phát hiện vết xước, vết bẩn và lỗi bề mặt.
• Kiểm tra mép, cạnh hoặc đường ghép nối.
• Kiểm tra độ đồng đều của vật liệu.

2. Kiểm tra ký tự và mã in

Nguồn sáng mạnh giúp tăng độ tương phản giữa ký tự và nền, phù hợp cho OCR hoặc đọc mã trên sản phẩm.

• Kiểm tra ký tự in trên PCB.
• Kiểm tra mã lô và số serial.
• Kiểm tra nhãn hoặc đường in dài.

3. Kiểm tra đường mạch và chi tiết điện tử

Đèn có thể được bố trí hai bên camera để làm rõ đường mạch, mối nối và bề mặt linh kiện.

• Kiểm tra đường mạch PCB.
• Phát hiện đứt mạch hoặc sai lệch đường in.
• Kiểm tra vùng tiếp xúc hoặc vùng phủ vật liệu.

4. Kiểm tra với camera tốc độ cao

Cường độ sáng cao giúp camera sử dụng thời gian phơi sáng ngắn hơn, phù hợp với sản phẩm di chuyển nhanh trên băng tải.

• Giảm hiện tượng nhòe chuyển động.
• Hỗ trợ chụp liên tục ở tốc độ cao.
• Tăng độ ổn định của hình ảnh đầu vào.

Cách Chọn Model Phù Hợp

• SS-250-22: Phù hợp với vùng kiểm tra nhỏ hoặc sản phẩm có chiều dài khoảng 250mm.
• SS-495-22: Phù hợp với vùng kiểm tra trung bình, tấm vật liệu hoặc PCB dài gần 500mm.
• SS-750-22: Phù hợp với PCB, sản phẩm dài hoặc vùng kiểm tra khoảng 750mm.
• SS-990-22: Phù hợp với vùng quan sát dài, dây chuyền kiểm tra khổ lớn hoặc sản phẩm gần 1m.
• Chọn theo màu ánh sáng: Ánh sáng trắng dùng phổ biến cho kiểm tra tổng quát; đỏ, xanh dương hoặc xanh lá nên chọn theo màu vật thể và độ nhạy camera.
• Chọn theo cách bố trí: Có thể dùng một thanh, hai thanh đối xứng hoặc nhiều thanh ở các góc chiếu khác nhau.
• Chọn theo tản nhiệt: Hệ thống vận hành liên tục hoặc công suất lớn cần đảm bảo không gian tản nhiệt phù hợp.

Hướng Dẫn Lắp Đặt Và Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC, chiều dài, chiều rộng phát sáng và màu ánh sáng.
   • Xác định kích thước vùng kiểm tra, khoảng cách làm việc và vị trí camera.

2. Lắp đặt:

   • Ngắt nguồn điện trước khi đấu nối.
   • Cố định đèn trên gá cơ khí hoặc khung máy.
   • Có thể bố trí một đèn hoặc hai đèn đối xứng tùy bề mặt vật thể.
   • Đảm bảo hệ thống có không gian tản nhiệt phù hợp.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh góc chiếu để vùng sáng bao phủ đầy đủ khu vực cần kiểm tra.
   • Kiểm tra độ đồng đều trên ảnh camera.
   • Điều chỉnh cường độ bằng bộ điều khiển nguồn sáng nếu hệ thống hỗ trợ.

4. Vận hành:

   • Chạy thử với sản phẩm mẫu trước khi đưa vào sản xuất liên tục.
   • Kiểm tra ảnh ở trung tâm và hai đầu vùng phát sáng.
   • Cân chỉnh lại vị trí nếu xuất hiện vùng tối hoặc phản xạ mạnh.

5. Bảo trì:

   • Vệ sinh tấm khuếch tán và bề mặt đèn định kỳ.
   • Kiểm tra dây nguồn, đầu nối và vị trí gá.
   • Theo dõi nhiệt độ thân đèn khi vận hành trong thời gian dài.

Lưu ý khi sử dụng:

• Không cấp sai điện áp hoặc vượt quá thông số kỹ thuật.
• Không che kín khu vực tản nhiệt của đèn.
• Với hệ thống công suất cao, nên sử dụng bộ điều khiển và nguồn cấp phù hợp.
• Việc lắp đặt, căn chỉnh nên được thực hiện bởi kỹ thuật viên có chuyên môn về thị giác máy.

Đối Tượng Phù Hợp

• Nhà máy điện tử: Kiểm tra PCB, in lụa, đường mạch và linh kiện điện tử.
• Đơn vị tích hợp Machine Vision: Thiết kế hệ thống kiểm tra sản phẩm dài, camera tốc độ cao và xử lý ảnh công nghiệp.
• Nhà máy cơ khí, nhựa và vật liệu: Kiểm tra cạnh, bề mặt, vết xước và khuyết tật trên sản phẩm dài.
• Đơn vị bảo trì kỹ thuật: Thay thế hoặc nâng cấp đèn thanh trong hệ thống kiểm tra hiện có.
• Đại lý thiết bị công nghiệp: Kinh doanh nguồn sáng thị giác máy, camera công nghiệp và phụ kiện tự động hóa.

Câu Hỏi Thường Gặp

Đèn nguồn sáng thanh độ sáng cao SS Series dùng điện áp bao nhiêu?

Các model SS-250-22, SS-495-22, SS-750-22 và SS-990-22 sử dụng điện áp 24VDC.

SS Series khác gì với đèn nguồn sáng thanh thông thường?

SS Series sử dụng LED công suất lớn được bố trí dày đặc, tạo cường độ sáng cao hơn và phù hợp với camera tốc độ cao, khoảng cách chiếu lớn hoặc các ứng dụng cần ánh sáng mạnh.

Chiều dài đèn có thể tùy chỉnh không?

Có. Chiều dài có thể được mở rộng theo yêu cầu, thường theo bội số khoảng 250mm.

Model nào phù hợp để kiểm tra in lụa PCB?

Theo ứng dụng trong tài liệu, model SS-750-22-W được sử dụng để kiểm tra in lụa trên PCB và giúp đường in hiển thị rõ hơn.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên sử dụng bộ điều khiển phù hợp khi cần điều chỉnh cường độ, đồng bộ với camera hoặc duy trì ánh sáng ổn định trong dây chuyền kiểm tra tự động.
