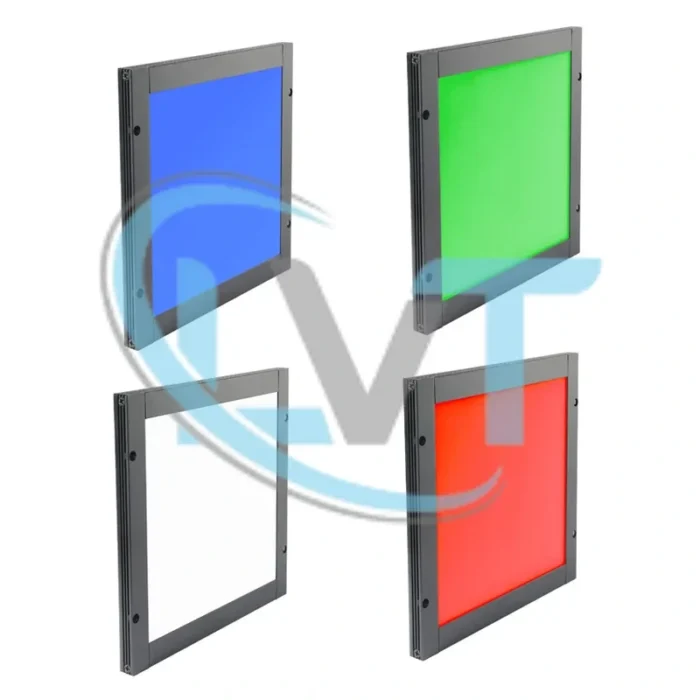

Đèn nguồn sáng dẫn sáng cạnh GP Series – Side Light Source cho hệ thống thị giác máy

Đèn nguồn sáng dẫn sáng cạnh GP Series là dòng đèn chiếu sáng thị giác máy dạng mặt phẳng, sử dụng cấu trúc LED bố trí ở cạnh bên để đưa ánh sáng qua tấm dẫn sáng và tạo ra vùng sáng đồng đều trên bề mặt phát sáng. Sản phẩm phù hợp cho camera công nghiệp, hệ thống kiểm tra ngoại quan, kiểm tra chất lỏng trong chai/lọ, kiểm tra ký tự, kiểm tra biên dạng, kiểm tra kích thước và các bài toán cần ánh sáng nền ổn định trong dây chuyền tự động hóa.

Khác với nguồn sáng mặt thông thường, GP Series sử dụng nguyên lý dẫn sáng từ cạnh, giúp vùng sáng mềm hơn, hạn chế điểm sáng LED trực tiếp và tạo ánh sáng phân bố đều hơn trên bề mặt kiểm tra. Nhờ đó, camera có thể thu được hình ảnh rõ ràng, giảm bóng cục bộ và hỗ trợ phần mềm xử lý ảnh nhận diện chi tiết chính xác hơn.

Đèn nguồn sáng dẫn sáng cạnh GP Series Là Gì?

Đèn nguồn sáng dẫn sáng cạnh GP Series là nguồn sáng LED dạng mặt phẳng, trong đó LED được bố trí tại các cạnh của thân đèn. Ánh sáng đi qua tấm dẫn sáng, tấm khuếch tán và bề mặt phát sáng để tạo vùng sáng đều, phù hợp với các bài toán cần ánh sáng nền hoặc ánh sáng khuếch tán.

• Loại sản phẩm: Đèn nguồn sáng dẫn sáng cạnh cho thị giác máy.
• Chức năng chính: Cung cấp ánh sáng nền đồng đều, hỗ trợ camera công nghiệp kiểm tra hình ảnh.
• Ứng dụng tiêu biểu: Kiểm tra chất lỏng, kiểm tra mức dung dịch, kiểm tra ký tự, kiểm tra biên dạng, kiểm tra kích thước, kiểm tra bề mặt, kiểm tra chai/lọ, bao bì, nhựa trong suốt, linh kiện và dây chuyền tự động hóa.

Trong thực tế, đèn nguồn sáng dẫn sáng cạnh GP Series thường được dùng khi cần ánh sáng mềm, đều và ít tạo điểm sáng. Sản phẩm đặc biệt phù hợp với các vật thể trong suốt, vật thể bán trong suốt, bề mặt phản xạ hoặc các ứng dụng cần làm rõ đường viền và vùng khác biệt trên ảnh camera.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng dẫn sáng cạnh GP Series.
• Model/Mã sản phẩm: GP-60-80 đến GP-550-450 theo bảng model.
• Loại thiết bị: Đèn chiếu sáng thị giác máy dạng mặt phẳng dẫn sáng cạnh.
• Điện áp: 24VDC.
• Công suất: Tùy model và màu ánh sáng, gồm R, W/B/G và IR 940nm theo bảng kỹ thuật.
• Kích thước phát sáng: Thể hiện trong mã model, ví dụ GP-290-200 có vùng phát sáng tham chiếu 290 × 200mm.
• Màu ánh sáng: Có thể chọn ánh sáng đỏ, trắng, xanh dương, xanh lá hoặc hồng ngoại IR 940nm tùy yêu cầu kiểm tra.
• Chất liệu/Cấu tạo: Cấu tạo gồm vỏ đèn, LED, tấm dẫn sáng, tấm khuếch tán, PCB và kết cấu gá lắp theo thiết kế nhà sản xuất.
• Kiểu lắp đặt/Kết nối: Lắp sau vật thể, dưới vật thể hoặc tại vị trí tạo nền sáng cho camera công nghiệp; kết nối nguồn theo thiết kế hệ thống.
• Ứng dụng: Chiếu sáng nền, kiểm tra chất lỏng, kiểm tra biên dạng, đo kích thước, kiểm tra ký tự, kiểm tra chai/lọ, kiểm tra bề mặt và kiểm soát chất lượng hình ảnh.
• Lưu ý chọn mua: Cần kiểm tra đúng model, kích thước phát sáng, màu ánh sáng, công suất, điện áp 24VDC, trọng lượng, không gian lắp đặt và yêu cầu xử lý ảnh trước khi sử dụng.

Bảng Model Đèn Nguồn Sáng Dẫn Sáng Cạnh GP Series

Ghi chú: Một số thông số như trọng lượng, công suất theo màu hoặc cấu hình IR có thể thay đổi theo phiên bản đặt hàng thực tế. Khi chọn model, cần đối chiếu thêm bản vẽ kỹ thuật, kích thước ngoài, kích thước vùng phát sáng, màu ánh sáng và bộ điều khiển nguồn sáng tương thích.

Cách Hiểu Mã Sản Phẩm GP Series

Theo quy tắc đặt tên trong tài liệu, mã sản phẩm có dạng:

GP – 290 – 200 – R

• GP: Side light source, nguồn sáng dẫn sáng cạnh.
• 290: Chiều dài phát sáng tham chiếu.
• 200: Chiều rộng phát sáng tham chiếu.
• R: Màu ánh sáng, ví dụ R là đỏ; các phiên bản khác có thể là W, B, G hoặc IR 940nm.

Ví dụ, GP-290-200-R là đèn nguồn sáng dẫn sáng cạnh có vùng phát sáng tham chiếu 290 × 200mm và ánh sáng đỏ. Nếu cần ánh sáng trắng có thể dùng cấu hình GP-290-200-W tùy yêu cầu kiểm tra thực tế.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

Đèn nguồn sáng dẫn sáng cạnh GP Series thường có cấu tạo gồm LED bố trí ở cạnh, tấm dẫn sáng, tấm khuếch tán, bảng mạch PCB và vỏ bảo vệ. Ánh sáng từ LED đi vào cạnh của tấm dẫn sáng, sau đó phân bố qua bề mặt phát sáng để tạo vùng sáng mềm và đều.

• Tấm dẫn sáng: Giúp phân bố ánh sáng từ cạnh vào toàn bộ bề mặt phát sáng.
• Tấm khuếch tán: Làm mềm ánh sáng, giảm điểm sáng cục bộ và tăng độ đồng đều.
• LED và PCB: Tạo nguồn sáng ổn định cho hệ thống kiểm tra hình ảnh.
• Vỏ đèn: Bảo vệ linh kiện, hỗ trợ tản nhiệt và cố định cơ khí.

Cấu trúc này phù hợp với các ứng dụng cần ánh sáng nền ổn định, đặc biệt khi kiểm tra vật thể trong suốt, chai lọ, mức chất lỏng, ký tự in hoặc biên dạng sản phẩm.

Ứng Dụng Kiểm Tra Hình Ảnh

1. Kiểm tra chất lỏng trong chai/lọ

GP Series có thể dùng làm nguồn sáng nền để kiểm tra mức dung dịch, độ trong, bọt khí, tạp chất hoặc vùng bất thường bên trong chai/lọ. Ánh sáng nền đồng đều giúp camera phân biệt rõ vùng chất lỏng và phần nền.

• Vật thể kiểm tra: Chai nhựa, chai thủy tinh, lọ trong suốt, ống chứa dung dịch.
• Mục tiêu kiểm tra: Kiểm tra mức chất lỏng, phát hiện bọt khí, phát hiện tạp chất hoặc kiểm tra độ đồng đều của dung dịch.
• Model tham khảo: GP-290-200-R.
• Kết quả mong muốn: Chất lỏng và đường mức rõ hơn, hỗ trợ thuật toán phát hiện sai lệch.

2. Kiểm tra ký tự, vạch in và nhãn

Đèn nguồn sáng dẫn sáng cạnh tạo ánh sáng mềm, giúp làm rõ các ký tự, vạch in hoặc vùng đánh dấu trên sản phẩm. Khi kết hợp với camera và ống kính phù hợp, hệ thống có thể kiểm tra ký tự bị mờ, sai vị trí hoặc thiếu nét.

• Vật thể kiểm tra: Nhãn, mã in, vạch đen, ký tự trên bao bì hoặc linh kiện.
• Mục tiêu kiểm tra: OCR, kiểm tra nét in, phát hiện thiếu chữ, sai ký tự hoặc lỗi in.
• Model tham khảo: GP-190-150-W.
• Kết quả mong muốn: Ký tự rõ hơn, vùng in có độ tương phản tốt hơn.

3. Kiểm tra kích thước và biên dạng chi tiết

Khi dùng làm nguồn sáng nền, GP Series giúp làm rõ đường viền của vật thể. Đây là cấu hình phù hợp cho đo kích thước, kiểm tra hình dạng, kiểm tra lỗ, kiểm tra cạnh và phát hiện sai lệch lắp ráp.

• Vật thể kiểm tra: Vòng kim loại, chi tiết cơ khí, linh kiện nhựa, chi tiết có lỗ hoặc sản phẩm có biên dạng phức tạp.
• Mục tiêu kiểm tra: Đo kích thước, kiểm tra biên dạng, kiểm tra lỗ, kiểm tra vị trí và phát hiện lỗi hình học.
• Model tham khảo: GP-290-250-W hoặc GP-290-200-W tùy vùng quan sát.
• Kết quả mong muốn: Biên vật thể rõ, nền sáng đều và dễ tách vật thể khỏi nền.

Đặc Điểm Phổ Ánh Sáng Và Độ Đồng Đều

GP Series có thể sử dụng nhiều màu ánh sáng khác nhau như trắng, xanh dương, xanh lá, đỏ và hồng ngoại. Việc chọn đúng màu ánh sáng giúp tăng tương phản giữa vật thể và nền, hạn chế phản xạ không mong muốn và cải thiện chất lượng ảnh đầu vào.

• Ánh sáng trắng: Dùng phổ biến cho kiểm tra tổng quát, biên dạng, ký tự và bề mặt.
• Ánh sáng xanh dương: Phù hợp với một số vật thể cần tăng tương phản ở vùng màu nhất định.
• Ánh sáng xanh lá: Có thể dùng khi cần tối ưu tương phản với bề mặt hoặc vật liệu đặc thù.
• Ánh sáng đỏ: Phù hợp cho nhiều ứng dụng kiểm tra biên dạng, chất lỏng và vật liệu có độ phản xạ phù hợp.
• IR 940nm: Dùng cho các bài toán cần ánh sáng hồng ngoại hoặc camera nhạy IR.

Khoảng cách làm việc và kích thước vùng phát sáng ảnh hưởng trực tiếp đến độ đồng đều ánh sáng. Khi lắp đặt thực tế, nên kiểm tra ảnh mẫu trên camera để điều chỉnh vị trí, khoảng cách và cường độ sáng phù hợp.

Ưu Điểm Nổi Bật

1. Ánh sáng nền mềm và đồng đều

• Cấu trúc dẫn sáng cạnh giúp ánh sáng phân bố đều hơn trên bề mặt phát sáng.
• Phù hợp cho các ứng dụng cần kiểm tra biên dạng, chất lỏng, ký tự hoặc bề mặt nhạy với phản xạ.

2. Hạn chế điểm sáng LED trực tiếp

• Ánh sáng không chiếu trực tiếp từ nhiều điểm LED lên vật thể mà được dẫn qua tấm dẫn sáng.
• Giúp giảm vùng sáng gắt, hạn chế nhiễu hình ảnh và tăng độ ổn định cho xử lý ảnh.

3. Nhiều kích thước model để lựa chọn

• Dải model từ GP-60-80 đến GP-550-450 đáp ứng nhiều kích thước vùng kiểm tra khác nhau.
• Có thể chọn model nhỏ cho linh kiện nhỏ hoặc model lớn cho chai/lọ, sản phẩm dài và vùng quan sát rộng.

4. Dễ tích hợp trong hệ thống thị giác máy

• Phù hợp lắp cùng camera công nghiệp, ống kính, bộ điều khiển nguồn sáng và phần mềm xử lý ảnh.
• Dùng được trong các ngành điện tử, bao bì, thực phẩm, nhựa, cơ khí, dược phẩm, kiểm tra chất lỏng và tự động hóa sản xuất.

Cách Chọn Model Phù Hợp

• Chọn theo kích thước vùng kiểm tra: Vật thể nhỏ có thể chọn GP-60-80, GP-80-100 hoặc GP-140-100. Vật thể lớn nên chọn GP-290-200, GP-400-400 hoặc GP-550-450.
• Chọn theo mục tiêu kiểm tra: Kiểm tra chất lỏng cần vùng sáng đủ phủ toàn bộ chai/lọ; kiểm tra ký tự cần ánh sáng ổn định và tương phản tốt; kiểm tra kích thước cần nền sáng đều và biên rõ.
• Chọn theo màu ánh sáng: Ánh sáng trắng dùng phổ biến cho kiểm tra tổng quát; ánh sáng đỏ, xanh, xanh lá hoặc IR nên chọn theo màu vật thể và camera.
• Chọn theo công suất: Vùng phát sáng lớn hoặc khoảng cách làm việc xa hơn cần model có công suất phù hợp.
• Chọn theo không gian lắp đặt: Cần kiểm tra độ dày thân đèn, hướng dây, vị trí gá, khoảng cách từ đèn đến vật thể và camera.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC, kích thước phát sáng, màu ánh sáng và công suất.
   • Xác định vị trí camera, kích thước vật thể, khoảng cách làm việc và vùng cần chiếu sáng.

2. Lắp đặt:

   • Ngắt nguồn trước khi đấu nối hoặc thay thế đèn.
   • Cố định đèn phía sau vật thể hoặc tại vị trí tạo nền sáng phù hợp với camera.
   • Đảm bảo vùng phát sáng bao phủ đầy đủ khu vực camera cần quan sát.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh khoảng cách, vị trí đèn và cường độ sáng để ảnh có độ tương phản tốt.
   • Kiểm tra ảnh mẫu trên camera trước khi đưa vào vận hành liên tục.
   • Nếu hệ thống dùng bộ điều khiển nguồn sáng, cần cài đặt cường độ phù hợp để tránh quá sáng hoặc thiếu sáng.

4. Bảo trì:

   • Vệ sinh bề mặt đèn và tấm khuếch tán định kỳ để hạn chế bụi bẩn ảnh hưởng đến ánh sáng.
   • Kiểm tra dây nối, đầu nối, vị trí gá và tình trạng phát sáng của LED.
   • Không sử dụng đèn vượt quá thông số kỹ thuật cho phép.

Lưu ý khi sử dụng:

• Luôn chọn đúng model theo kích thước vùng kiểm tra và yêu cầu xử lý ảnh.
• Không đấu sai điện áp hoặc dùng sai nguồn cấp.
• Với hệ thống thị giác máy công nghiệp, nên để kỹ thuật viên có chuyên môn lắp đặt và căn chỉnh.

Đối Tượng Phù Hợp

• Nhà máy sản xuất: Dùng trong dây chuyền kiểm tra tự động, camera công nghiệp và hệ thống kiểm soát chất lượng.
• Đơn vị tích hợp Machine Vision: Phù hợp cho dự án xử lý ảnh, kiểm tra chất lỏng, kiểm tra biên dạng, OCR, đo kích thước và kiểm tra ngoại quan.
• Đơn vị bảo trì kỹ thuật: Dùng để thay thế hoặc nâng cấp nguồn sáng trong máy kiểm tra đang vận hành.
• Đại lý thiết bị công nghiệp: Phù hợp kinh doanh trong nhóm đèn chiếu sáng thị giác máy, camera công nghiệp và phụ kiện tự động hóa.

Câu Hỏi Thường Gặp

Đèn nguồn sáng dẫn sáng cạnh GP Series dùng điện áp bao nhiêu?

Các model trong bảng sử dụng điện áp 24VDC, cần kiểm tra đúng nguồn cấp trước khi lắp đặt.

GP Series khác gì so với nguồn sáng mặt KP Series?

GP Series sử dụng cấu trúc dẫn sáng cạnh, ánh sáng đi qua tấm dẫn sáng để tạo bề mặt sáng mềm và đều. KP Series là nguồn sáng mặt thông thường, phù hợp nhiều bài toán chiếu sáng nền rộng. Việc chọn loại nào phụ thuộc vào yêu cầu độ đồng đều, không gian lắp đặt và đặc điểm vật thể.

Có thể dùng GP Series để kiểm tra chất lỏng không?

Có. GP Series phù hợp với các ứng dụng kiểm tra mức chất lỏng, tạp chất, bọt khí hoặc độ trong trong chai/lọ khi kết hợp với camera công nghiệp phù hợp.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên dùng bộ điều khiển nguồn sáng khi cần điều chỉnh cường độ, đồng bộ với camera hoặc kiểm soát ánh sáng ổn định trong dây chuyền kiểm tra tự động.
