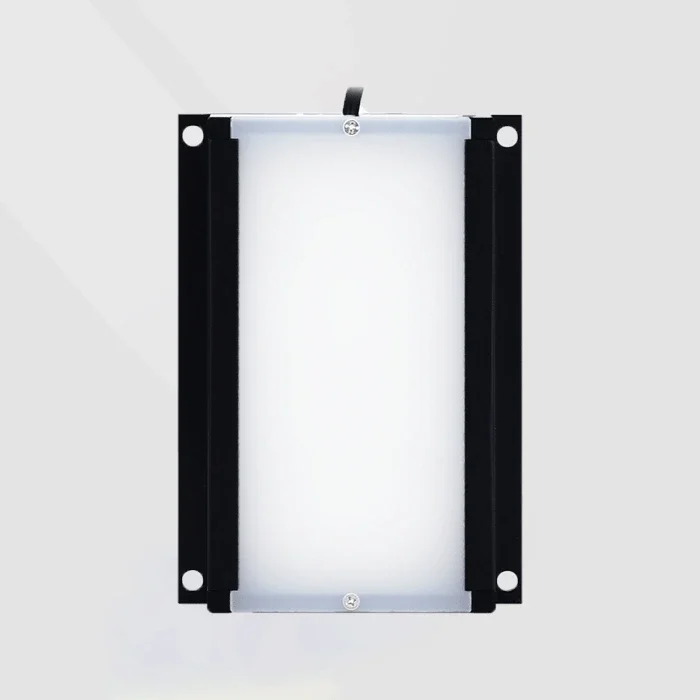

Đèn nguồn sáng mặt dạng thanh SP Series – Strip Planar Light Source cho hệ thống thị giác máy

Đèn nguồn sáng mặt dạng thanh SP Series là dòng đèn chiếu sáng thị giác máy có vùng phát sáng hình chữ nhật dài, được thiết kế để tạo nền sáng đồng đều cho camera công nghiệp. Cấu trúc LED được tối ưu và phân bố đều phía dưới bề mặt phát sáng, giúp duy trì độ đồng đều cao trên toàn bộ chiều dài đèn.

Sản phẩm phù hợp với các hệ thống kiểm tra đường viền ngoài, đo kích thước, nhận diện biên dạng, định vị sản phẩm và kiểm tra các chi tiết dài hoặc hẹp. SP Series có chiều rộng phát sáng 50mm, nhiều lựa chọn chiều dài từ 50mm đến 500mm và có thể tùy chỉnh chiều dài theo yêu cầu ứng dụng.

Đèn Nguồn Sáng Mặt Dạng Thanh SP Series Là Gì?

Đèn nguồn sáng mặt dạng thanh SP Series là nguồn sáng LED công nghiệp kết hợp đặc điểm của đèn mặt và đèn thanh. Sản phẩm tạo ra một vùng sáng phẳng, dài và tương đối hẹp, phù hợp khi trường nhìn của camera có dạng hình chữ nhật hoặc khi vật thể cần kiểm tra kéo dài theo một phương.

• Loại sản phẩm: Đèn nguồn sáng mặt dạng thanh cho thị giác máy.
• Tên tiếng Anh: Strip Planar Light Source.
• Chức năng chính: Tạo nền sáng dạng dải dài, đồng đều cho camera công nghiệp.
• Ứng dụng chính: Kiểm tra đường viền ngoài, biên dạng, kích thước và vị trí sản phẩm.
• Điện áp sử dụng: 24VDC.
• Khả năng tùy chỉnh: Chiều dài đèn có thể sản xuất theo yêu cầu.

Khi vật thể được đặt giữa camera và nguồn sáng, phần vật thể sẽ tạo hình bóng hoặc đường biên có độ tương phản cao trên nền sáng. Nhờ đó, phần mềm xử lý ảnh có thể xác định cạnh, đo kích thước hoặc phát hiện sai lệch hình dạng thuận lợi hơn.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng mặt dạng thanh SP Series.
• Model/Mã sản phẩm: SP-50-50, SP-100-50, SP-150-50, SP-200-50, SP-250-50, SP-300-50, SP-350-50, SP-400-50, SP-450-50, SP-500-50.
• Điện áp hoạt động: 24VDC.
• Chiều dài phát sáng tham chiếu: 50–500mm tùy model.
• Chiều rộng phát sáng tham chiếu: 50mm.
• Màu ánh sáng: R, W/B/G hoặc IR tùy cấu hình.
• Công suất: 3.2–32W tùy chiều dài model.
• Trọng lượng: Khoảng 110–920g tùy model.
• Đặc điểm ánh sáng: LED được bố trí đồng đều phía dưới vùng phát sáng, giúp tăng độ đồng đều ánh sáng.
• Khả năng tùy chỉnh: Có thể tùy chỉnh chiều dài theo kích thước vùng kiểm tra.
• Kiểu lắp đặt: Lắp dưới vật thể, phía sau vật thể hoặc tại vị trí tạo ánh sáng nền cho camera.
• Ứng dụng: Kiểm tra đường viền, hình dạng, chiều dài, chiều rộng, cạnh, khe và vị trí sản phẩm.

Bảng Model Đèn Nguồn Sáng Mặt Dạng Thanh SP Series

Ghi chú: Chiều dài nguồn sáng mặt dạng thanh có thể được tùy chỉnh theo yêu cầu. Khi đặt hàng cần xác nhận thêm màu ánh sáng, kích thước ngoài, đầu nối, hướng dây và bộ điều khiển tương thích.

Tên Sản Phẩm Tiếng Việt Theo Từng Model

Cách Hiểu Mã Sản Phẩm SP Series

Mã sản phẩm có thể được thể hiện theo cấu trúc:

SP – 300 – 50 – W

• SP: Strip Planar Light Source, nguồn sáng mặt dạng thanh.
• 300: Chiều dài phát sáng tham chiếu 300mm.
• 50: Chiều rộng phát sáng tham chiếu 50mm.
• W: Màu ánh sáng trắng.

Các ký hiệu màu thường gặp:

• R: Ánh sáng đỏ.
• W: Ánh sáng trắng.
• B: Ánh sáng xanh dương.
• G: Ánh sáng xanh lá.
• IR: Ánh sáng hồng ngoại theo cấu hình đặt hàng.

Ví dụ, SP-300-50-W là đèn nguồn sáng mặt dạng thanh có vùng phát sáng tham chiếu dài 300mm, rộng 50mm và sử dụng ánh sáng trắng.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

SP Series sử dụng hệ thống LED được tối ưu về vị trí và phân bố đều phía dưới vùng phát sáng. Ánh sáng từ LED đi qua bề mặt khuếch tán để tạo thành một dải sáng dài và đồng đều hơn.

Cấu trúc điển hình gồm:

• Bề mặt khuếch tán: Giúp làm mềm ánh sáng và hạn chế điểm sáng LED cục bộ.
• Cụm LED: Được phân bố đều theo chiều dài nguồn sáng.
• PCB: Cố định LED và phân phối nguồn điện.
• Vỏ đèn: Bảo vệ linh kiện, hỗ trợ gá lắp và tản nhiệt.
• Các vị trí bắt vít: Giúp cố định đèn trên khung máy hoặc cụm kiểm tra.

Việc phân bố LED đồng đều giúp hạn chế chênh lệch độ sáng giữa khu vực trung tâm và hai đầu của đèn. Đây là yếu tố quan trọng trong các bài toán kiểm tra đường viền hoặc đo kích thước trên vùng quan sát dài.

Đặc Điểm Nổi Bật

1. Vùng phát sáng dạng thanh dài

• Phù hợp với vật thể dài hoặc trường nhìn hình chữ nhật.
• Giảm phần diện tích nguồn sáng không cần thiết so với đèn mặt hình vuông lớn.
• Dễ bố trí trong máy có không gian lắp đặt hẹp theo chiều ngang.

2. Độ đồng đều ánh sáng cao

• LED được tối ưu và bố trí đều phía dưới nguồn sáng.
• Giúp camera nhận được nền sáng ổn định hơn trên toàn bộ chiều dài.
• Hạn chế vùng quá sáng hoặc thiếu sáng gây sai lệch khi tách biên.

3. Nhiều chiều dài để lựa chọn

• Dải model từ 50mm đến 500mm.
• Đáp ứng từ linh kiện nhỏ đến vật thể dài hoặc băng tải có trường nhìn rộng.
• Có thể tùy chỉnh thêm chiều dài theo yêu cầu thực tế.

4. Hỗ trợ nhiều màu ánh sáng

• Có thể lựa chọn đỏ, trắng, xanh dương, xanh lá hoặc hồng ngoại.
• Giúp tối ưu độ tương phản theo màu sắc và đặc tính vật liệu.
• Phù hợp với camera đơn sắc hoặc camera màu tùy hệ thống.

5. Công suất tăng theo chiều dài đèn

• Model ngắn sử dụng công suất thấp, phù hợp với vùng kiểm tra nhỏ.
• Model dài có công suất cao hơn để duy trì độ sáng trên toàn bộ vùng phát sáng.
• Dễ lựa chọn theo trường nhìn và tốc độ chụp của camera.

Ứng Dụng Kiểm Tra Đường Viền Ngoài

Nguồn sáng mặt dạng thanh SP Series thường được dùng trong các ứng dụng kiểm tra đường viền ngoài của sản phẩm.

Khi vật thể được đặt phía trước nguồn sáng, camera sẽ ghi nhận hình bóng có độ tương phản cao. Thuật toán xử lý ảnh có thể dựa vào hình bóng này để:

• Xác định đường bao ngoài của sản phẩm.
• Đo chiều dài và chiều rộng.
• Kiểm tra cạnh thẳng hoặc cạnh cong.
• Phát hiện sản phẩm bị méo hoặc thiếu góc.
• So sánh hình dạng với mẫu chuẩn.
• Kiểm tra vị trí vật thể trên băng tải.

Phương pháp chiếu sáng nền giúp giảm ảnh hưởng của màu sắc và hoa văn trên bề mặt vật thể, từ đó tập trung vào hình dạng tổng thể.

Các Ứng Dụng Thực Tế Khác

1. Kiểm tra kích thước chi tiết dài

• Đo chiều dài của thanh kim loại, nhựa hoặc linh kiện dạng dải.
• Kiểm tra chiều rộng tại nhiều vị trí.
• Phát hiện sản phẩm bị cong, lệch hoặc biến dạng.
• So sánh kích thước thực tế với giới hạn cho phép.

2. Kiểm tra cạnh và khe

• Xác định vị trí cạnh sản phẩm.
• Đo chiều rộng khe hoặc khoảng cách giữa hai chi tiết.
• Phát hiện mép bị sứt, cong hoặc không liên tục.
• Kiểm tra độ song song giữa các cạnh.

3. Kiểm tra lỗ và vùng rỗng

• Phát hiện lỗ trên chi tiết dài.
• Kiểm tra số lượng và vị trí lỗ.
• Đo kích thước lỗ hoặc khe hở.
• Phát hiện vùng bị che hoặc sai hình dạng.

4. Định vị vật thể trên băng tải

• Xác định vị trí đầu và cuối sản phẩm.
• Kiểm tra hướng đặt hoặc độ lệch.
• Hỗ trợ robot gắp, phân loại hoặc căn chỉnh sản phẩm.
• Phát hiện sản phẩm chồng lên nhau.

5. Kiểm tra vật thể bán trong suốt

• Làm rõ vùng có độ truyền sáng khác nhau.
• Kiểm tra màng, tấm nhựa hoặc linh kiện mỏng.
• Phát hiện vùng thiếu vật liệu, nếp gấp hoặc khuyết tật.

Cách Chọn Model Phù Hợp

Chọn theo chiều dài vùng kiểm tra

• SP-50-50 và SP-100-50: Phù hợp với linh kiện nhỏ hoặc vùng kiểm tra ngắn.
• SP-150-50 đến SP-250-50: Phù hợp với sản phẩm có chiều dài trung bình.
• SP-300-50 đến SP-400-50: Phù hợp với vùng quan sát dài, chi tiết dạng thanh hoặc băng tải.
• SP-450-50 và SP-500-50: Phù hợp với sản phẩm dài hoặc hệ thống cần nền sáng gần 500mm.

Chọn theo trường nhìn camera

Vùng phát sáng nên bao phủ toàn bộ trường nhìn của camera và có phần dư tại hai đầu. Nếu vùng phát sáng ngắn hơn trường nhìn, mép ảnh có thể bị tối và ảnh hưởng đến kết quả đo.

Chọn theo màu ánh sáng

• Ánh sáng trắng: Dùng phổ biến cho kiểm tra tổng quát.
• Ánh sáng đỏ: Phù hợp với nhiều bài toán kiểm tra đường viền bằng camera đơn sắc.
• Ánh sáng xanh dương hoặc xanh lá: Dùng để tăng tương phản với một số màu vật thể.
• Ánh sáng IR: Phù hợp với camera và ứng dụng cần dải hồng ngoại.

Chọn theo tốc độ chụp

Camera chụp nhanh hoặc vật thể chuyển động tốc độ cao cần cường độ sáng đủ lớn để giảm thời gian phơi sáng và hạn chế nhòe ảnh.

Chọn theo kết cấu lắp đặt

Cần kiểm tra chiều dài thân đèn, vị trí lỗ bắt vít, hướng dây và khoảng cách từ nguồn sáng đến vật thể trước khi thiết kế gá lắp.

Hướng Dẫn Lắp Đặt Và Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, chiều dài phát sáng và màu ánh sáng.
   • Xác nhận điện áp nguồn 24VDC.
   • Xác định trường nhìn camera và kích thước vật thể.

2. Lắp đặt:

   • Ngắt nguồn trước khi đấu nối.
   • Cố định đèn trên khung máy bằng các vị trí bắt vít phù hợp.
   • Đặt đèn phía dưới hoặc phía sau vật thể để tạo nền sáng.
   • Đảm bảo bề mặt phát sáng bao phủ toàn bộ vùng camera quan sát.

3. Căn chỉnh vị trí:

   • Căn tâm vùng phát sáng với trường nhìn của camera.
   • Điều chỉnh khoảng cách từ đèn đến vật thể để đạt đường biên rõ.
   • Giữ vật thể và nguồn sáng ổn định, tránh rung trong quá trình chụp.

4. Căn chỉnh camera:

   • Điều chỉnh khẩu độ, thời gian phơi sáng và độ lợi của camera.
   • Tránh nền quá sáng gây mất chi tiết tại cạnh vật thể.
   • Kiểm tra độ sáng tại trung tâm và hai đầu vùng quan sát.

5. Chạy thử:

   • Thử nghiệm với mẫu đạt và mẫu lỗi.
   • Kiểm tra độ rõ của đường viền, cạnh và kích thước.
   • Hiệu chỉnh cường độ nguồn sáng nếu kết quả chưa ổn định.

6. Bảo trì:

   • Vệ sinh bề mặt khuếch tán bằng khăn mềm.
   • Không đặt vật sắc nhọn hoặc vật nặng trực tiếp lên mặt đèn.
   • Kiểm tra dây điện, đầu nối và kết cấu gá định kỳ.

Lưu ý khi sử dụng:

• Không cấp sai điện áp hoặc vận hành vượt thông số cho phép.
• Không làm xước hoặc gây biến dạng bề mặt phát sáng.
• Không để dầu, bụi hoặc nước bám lâu trên bề mặt đèn.
• Với model dài, cần sử dụng gá đỡ chắc chắn để tránh cong hoặc rung.
• Nên để kỹ thuật viên thị giác máy thực hiện căn chỉnh hệ thống.

Đối Tượng Phù Hợp

• Nhà máy cơ khí: Kiểm tra thanh kim loại, cạnh, lỗ và kích thước chi tiết.
• Nhà máy nhựa: Kiểm tra biên dạng, độ cong và kích thước sản phẩm.
• Nhà máy điện tử: Kiểm tra linh kiện dài, chân linh kiện và vị trí lắp ráp.
• Đơn vị tích hợp Machine Vision: Thiết kế hệ thống đo kích thước, tách biên và định vị sản phẩm.
• Đơn vị bảo trì kỹ thuật: Thay thế hoặc nâng cấp nguồn sáng nền trong máy kiểm tra.
• Đại lý thiết bị công nghiệp: Kinh doanh đèn chiếu sáng thị giác máy, camera công nghiệp và phụ kiện xử lý ảnh.

Câu Hỏi Thường Gặp

Đèn nguồn sáng mặt dạng thanh SP Series dùng điện áp bao nhiêu?

Các model SP Series trong bảng sử dụng điện áp 24VDC.

SP-300-50 có ý nghĩa gì?

SP là nguồn sáng mặt dạng thanh, 300 là chiều dài phát sáng tham chiếu và 50 là chiều rộng phát sáng tham chiếu.

Model nào có chiều dài lớn nhất?

SP-500-50 là model tiêu chuẩn dài nhất trong bảng, có công suất 32W và trọng lượng khoảng 920g.

Chiều dài nguồn sáng có thể tùy chỉnh không?

Có. Tài liệu sản phẩm cho biết chiều dài có thể được tùy chỉnh theo yêu cầu của vùng kiểm tra.

SP Series phù hợp với ứng dụng nào?

Sản phẩm thường được dùng để kiểm tra đường viền ngoài, biên dạng, chiều dài, chiều rộng, cạnh và vị trí của vật thể.

SP Series khác gì với đèn thanh thông thường?

SP Series có bề mặt phát sáng rộng 50mm và tạo nền sáng dạng mặt, phù hợp với chiếu sáng nền và kiểm tra đường viền. Đèn thanh thông thường thường tạo ánh sáng trực tiếp hoặc ánh sáng xiên lên bề mặt vật thể.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên sử dụng bộ điều khiển tương thích để điều chỉnh cường độ, duy trì độ sáng ổn định và đồng bộ với camera khi cần.
