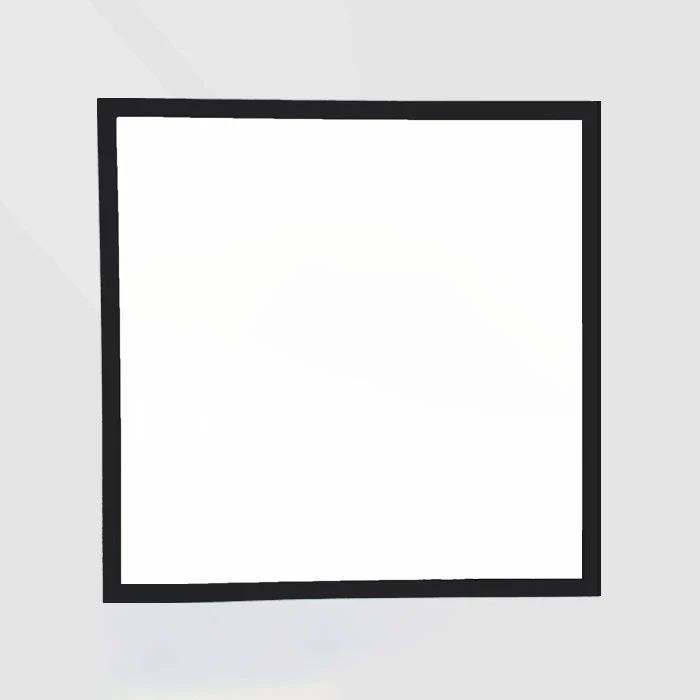

Nguồn sáng bề mặt KP phiên bản mới – Chiếu sáng đồng đều cho hệ thống thị giác máy

Nguồn sáng bề mặt KP phiên bản mới là thiết bị chiếu sáng LED chuyên dụng cho hệ thống thị giác máy, có mặt phát sáng dạng vuông hoặc chữ nhật nhằm tạo vùng ánh sáng phẳng và đồng đều trên vật thể. Sản phẩm được thiết kế để hỗ trợ camera công nghiệp thu nhận hình ảnh rõ ràng khi kiểm tra ngoại quan, nhận dạng ký tự, đọc mã, đo kích thước và phát hiện khuyết tật. Với kết cấu mỏng, vùng phát sáng rộng và nhiều lựa chọn kích thước tùy model, sản phẩm thuận tiện tích hợp vào máy kiểm tra, dây chuyền phân loại và hệ thống tự động hóa công nghiệp.

Nguồn sáng bề mặt KP phiên bản mới Là Gì?

Nguồn sáng bề mặt KP phiên bản mới là nguồn sáng LED dạng tấm phẳng thuộc dòng KP, được cải tiến về kết cấu và khả năng phân bố ánh sáng. Hệ thống LED kết hợp với tấm dẫn sáng và lớp khuếch tán giúp tạo vùng chiếu sáng tương đối đồng đều, hạn chế điểm sáng cục bộ và giảm chênh lệch độ sáng trong trường quan sát của camera.

• Loại sản phẩm: Nguồn sáng LED bề mặt cho thị giác máy.
• Chức năng chính: Tạo vùng sáng phẳng, hỗ trợ camera thu nhận hình ảnh ổn định và tăng độ tương phản của vật thể.
• Ứng dụng tiêu biểu: Kiểm tra ngoại quan, nhận dạng ký tự, đọc mã vạch, đo kích thước, kiểm tra linh kiện và phân loại sản phẩm.

Trong hệ thống Machine Vision, nguồn sáng bề mặt thường được sử dụng khi cần chiếu sáng một vùng quan sát rộng hoặc tạo nền sáng đồng đều phía sau vật thể. Việc lựa chọn đúng kích thước, màu ánh sáng và khoảng cách làm việc giúp làm rõ đường biên, hình dạng, lỗ, khe và các chi tiết cần kiểm tra bằng camera.

Thông Số Kỹ Thuật

• Tên sản phẩm: Nguồn sáng bề mặt KP phiên bản mới.
• Dòng sản phẩm: KP phiên bản mới.
• Model/Mã sản phẩm: Nhiều model theo kích thước mặt phát sáng và công suất thực tế.
• Loại thiết bị: Nguồn sáng LED dạng tấm phẳng cho hệ thống thị giác máy.
• Hình dạng: Dạng vuông hoặc chữ nhật tùy model.
• Điện áp/Công suất: Tùy phiên bản và theo thông số nhà sản xuất; cần sử dụng bộ điều khiển nguồn sáng tương thích.
• Màu ánh sáng: Có thể lựa chọn trắng, đỏ, xanh lá hoặc xanh dương tùy yêu cầu kiểm tra.
• Kích thước vùng sáng: Có nhiều lựa chọn từ vùng quan sát nhỏ đến vùng chiếu sáng lớn theo từng model KP.
• Chất liệu/Cấu tạo: Hệ thống LED, tấm dẫn sáng, lớp khuếch tán, khung bảo vệ và bộ phận tản nhiệt theo thiết kế sản phẩm.
• Kiểu chiếu sáng: Chiếu sáng bề mặt trực tiếp hoặc làm nguồn sáng nền tùy cấu hình lắp đặt.
• Kiểu lắp đặt/Kết nối: Lắp trên khung máy, giá đỡ hoặc cụm camera; kết nối với bộ điều khiển nguồn sáng thị giác máy.
• Ứng dụng: Camera công nghiệp, máy kiểm tra ngoại quan, hệ thống OCR, thiết bị đọc mã, máy đo hình ảnh và dây chuyền tự động hóa.
• Lưu ý chọn mua: Cần kiểm tra model, kích thước vùng sáng, màu ánh sáng, điện áp, công suất, đầu nối và không gian lắp đặt trước khi sử dụng.

Ưu Điểm Nổi Bật

1. Vùng chiếu sáng rộng và đồng đều

• Mặt phát sáng dạng phẳng giúp phân bố ánh sáng trên khu vực quan sát rộng của camera.
• Tấm khuếch tán hỗ trợ giảm điểm sáng LED, hạn chế vùng quá sáng hoặc quá tối trên hình ảnh.
• Điều kiện chiếu sáng ổn định giúp phần mềm xử lý ảnh nhận dạng cạnh, kích thước và ký tự thuận lợi hơn.

2. Thiết kế mỏng, thuận tiện tích hợp

• Kết cấu dạng tấm giúp tiết kiệm không gian trong cụm camera và máy kiểm tra tự động.
• Có thể lắp phía trên, phía dưới hoặc phía sau vật thể tùy phương pháp chiếu sáng.
• Thuận tiện cho kỹ thuật viên căn chỉnh vị trí, khoảng cách và hướng đi dây trong quá trình lắp máy.

3. Nhiều kích thước và màu ánh sáng

• Dòng KP có nhiều model đáp ứng các trường nhìn và kích thước vật thể khác nhau.
• Ánh sáng trắng phù hợp với nhiều ứng dụng kiểm tra tổng quát; ánh sáng đỏ, xanh lá hoặc xanh dương có thể được lựa chọn để tăng độ tương phản.
• Phù hợp với camera màu, camera đơn sắc và nhiều loại ống kính công nghiệp.

4. Hỗ trợ làm rõ đường biên vật thể

• Khi sử dụng làm nguồn sáng nền, sản phẩm giúp tạo hình bóng có độ tương phản cao giữa vật thể và vùng nền sáng.
• Phù hợp cho ứng dụng đo kích thước, kiểm tra hình dạng, xác định lỗ, khe, cạnh và vị trí chi tiết.
• Hạn chế ảnh hưởng của hoa văn hoặc màu sắc trên bề mặt khi hệ thống chỉ cần phân tích đường bao vật thể.

5. Khả năng ứng dụng linh hoạt

• Có thể sử dụng cho kiểm tra trực tiếp bề mặt hoặc bố trí phía sau vật thể theo yêu cầu của bài toán thị giác máy.
• Tương thích với các hệ thống kiểm tra tĩnh, băng tải và máy tự động tốc độ cao khi kết hợp bộ điều khiển phù hợp.
• Dễ thay thế hoặc nâng cấp khi cần mở rộng trường nhìn của camera.

Ứng Dụng Của Nguồn Sáng Bề Mặt KP Phiên Bản Mới

Kiểm tra hình dạng và kích thước

Nguồn sáng có thể được đặt phía sau sản phẩm để tạo nền sáng đồng đều, giúp camera nhận dạng đường biên, chiều dài, chiều rộng, đường kính, khe hở và hình dạng tổng thể của vật thể.

Kiểm tra lỗ, khe và chi tiết cắt

Ánh sáng nền giúp làm rõ vị trí lỗ khoan, khe cắt, rãnh, mép và các phần bị thiếu trên linh kiện cơ khí, nhựa hoặc vật liệu tấm.

Nhận dạng ký tự và mã sản phẩm

Khi lắp theo phương pháp chiếu trực tiếp, nguồn sáng hỗ trợ camera đọc mã QR, mã vạch, số lô, ngày sản xuất, ký hiệu và chữ in trên bao bì hoặc linh kiện.

Kiểm tra linh kiện điện tử

Sản phẩm phù hợp cho hệ thống kiểm tra bảng mạch, đầu nối, chân linh kiện, IC, mối hàn và các chi tiết điện tử có kích thước nhỏ.

Kiểm tra sản phẩm trong suốt hoặc bán trong suốt

Nguồn sáng bề mặt có thể hỗ trợ quan sát đường viền, dị vật, bọt khí hoặc sai lệch hình dạng trên một số vật liệu trong suốt khi bố trí ánh sáng phù hợp.

Phân loại và định vị sản phẩm

Vùng sáng ổn định giúp camera xác định vị trí, hướng xoay và trạng thái của vật thể trước khi robot gắp, lắp ráp hoặc phân loại.

Cách Lựa Chọn Nguồn Sáng Bề Mặt KP Phiên Bản Mới

• Theo kích thước trường nhìn: Chọn mặt phát sáng lớn hơn hoặc bao phủ đầy đủ khu vực camera cần quan sát.
• Theo phương pháp chiếu sáng: Xác định sử dụng chiếu trực tiếp hay làm nguồn sáng nền phía sau vật thể.
• Theo màu sản phẩm: Chọn màu ánh sáng tạo độ tương phản phù hợp giữa chi tiết cần kiểm tra và nền.
• Theo khoảng cách làm việc: Kiểm tra khoảng cách giữa nguồn sáng, vật thể và camera để chọn kích thước và công suất phù hợp.
• Theo tốc độ dây chuyền: Hệ thống tốc độ cao có thể cần bộ điều khiển hỗ trợ kích sáng đồng bộ với camera.
• Theo không gian lắp đặt: Kiểm tra kích thước khung, vị trí bắt vít, độ dày sản phẩm và hướng đi dây.
• Theo bộ điều khiển: Đảm bảo điện áp, công suất, đầu nối và chế độ điều khiển tương thích với nguồn sáng.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng tên sản phẩm, model, kích thước vùng sáng, màu ánh sáng, điện áp và công suất.
   • Xác định trường nhìn của camera, kích thước vật thể và phương pháp chiếu sáng cần sử dụng.
   • Đảm bảo nguồn sáng tương thích với bộ điều khiển và hệ thống camera công nghiệp.

2. Lắp đặt:

   • Ngắt nguồn điện của bộ điều khiển trước khi đấu nối.
   • Cố định nguồn sáng chắc chắn trên khung máy hoặc giá đỡ để tránh rung lắc.
   • Khi dùng làm đèn nền, đặt vật thể giữa camera và mặt phát sáng, đồng thời căn chỉnh trục quan sát phù hợp.
   • Khi dùng chiếu trực tiếp, điều chỉnh vị trí và khoảng cách để ánh sáng bao phủ đều vùng kiểm tra.
   • Đấu nối đúng đầu cắm, điện áp và sơ đồ kỹ thuật của nhà sản xuất.

3. Hiệu chỉnh ánh sáng:

   • Điều chỉnh cường độ từ mức thấp lên đến khi hình ảnh đạt độ sáng và độ tương phản phù hợp.
   • Kiểm tra độ đồng đều tại trung tâm, cạnh và góc của trường nhìn.
   • Điều chỉnh khoảng cách nếu xuất hiện vùng chói, bóng đổ hoặc độ sáng không đồng đều.
   • Lựa chọn màu ánh sáng phù hợp với vật mẫu và yêu cầu xử lý ảnh.

4. Vận hành:

   • Kiểm tra hình ảnh trên phần mềm xử lý trước khi đưa hệ thống vào hoạt động chính thức.
   • Theo dõi chất lượng hình ảnh trong các điều kiện tốc độ, vị trí và màu sắc sản phẩm khác nhau.
   • Hiệu chỉnh lại cường độ sáng, thời gian phơi sáng hoặc vị trí camera nếu hình ảnh bị tối, chói hoặc mất chi tiết.

5. Bảo trì:

   • Vệ sinh mặt phát sáng bằng khăn mềm, tránh làm xước tấm khuếch tán.
   • Kiểm tra định kỳ dây dẫn, đầu nối, giá đỡ và tình trạng tản nhiệt.
   • Không để bụi, dầu mỡ hoặc vật cản che phủ bề mặt phát sáng.

Lưu ý khi sử dụng:

• Không sử dụng sản phẩm vượt quá điện áp và công suất cho phép của từng model.
• Không đấu trực tiếp nguồn sáng vào nguồn điện khi chưa xác định đúng bộ điều khiển tương thích.
• Không đặt vật sắc nhọn hoặc vật nặng lên mặt khuếch tán ánh sáng.
• Không nhìn trực tiếp vào nguồn sáng cường độ cao trong thời gian dài.
• Nên thử nghiệm với vật mẫu thực tế để lựa chọn kích thước, màu ánh sáng và khoảng cách làm việc phù hợp.
• Với hệ thống thị giác máy, nên để kỹ thuật viên có chuyên môn thực hiện lắp đặt và hiệu chỉnh.

Đối Tượng Phù Hợp

• Nhà máy sản xuất: Sử dụng trong dây chuyền kiểm tra chất lượng, đo lường, nhận dạng và phân loại sản phẩm.
• Đơn vị tích hợp Machine Vision: Phù hợp xây dựng hệ thống kiểm tra ngoại quan, OCR, đọc mã và đo kích thước bằng camera.
• Nhà chế tạo máy: Dùng trong máy kiểm tra, máy lắp ráp, máy đóng gói, máy phân loại và thiết bị tự động.
• Đơn vị bảo trì kỹ thuật: Phù hợp thay thế hoặc nâng cấp nguồn sáng cho hệ thống thị giác máy đang vận hành.
• Doanh nghiệp điện tử và cơ khí: Ứng dụng kiểm tra linh kiện, chi tiết gia công, đường biên và sản phẩm hoàn thiện.
• Đại lý thiết bị tự động hóa: Phù hợp kinh doanh trong nhóm camera công nghiệp, nguồn sáng thị giác máy và phụ kiện Machine Vision.
