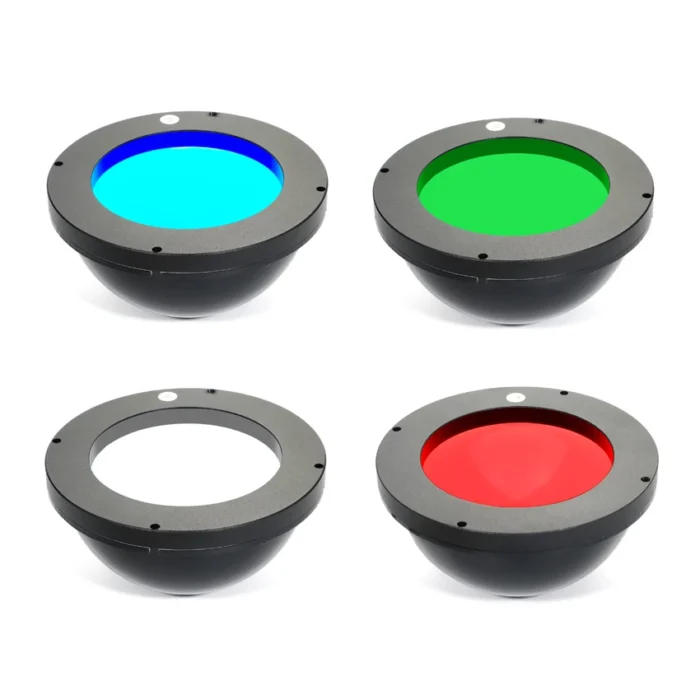

Đèn nguồn sáng vòm LED H Series – Dome Illuminators cho hệ thống thị giác máy

Đèn nguồn sáng vòm LED H Series là dòng đèn chiếu sáng thị giác máy dạng vòm, được thiết kế để tạo ánh sáng khuếch tán mềm, đều và bao phủ tốt lên bề mặt vật thể. Sản phẩm phù hợp cho camera công nghiệp trong các hệ thống kiểm tra ngoại quan, kiểm tra ký tự, kiểm tra bề mặt cong, bề mặt phản quang, bao bì, linh kiện điện tử, chi tiết nhựa, kim loại và sản phẩm có hình dạng khó chiếu sáng bằng nguồn sáng vòng hoặc nguồn sáng thanh thông thường.

Dòng H Series sử dụng cấu trúc dạng vòm để ánh sáng phản xạ và phân tán đều bên trong khoang chiếu, giúp giảm bóng gắt, giảm lóa và hạn chế phản xạ mạnh trên vật thể. Nhờ đó, camera có thể thu được hình ảnh ổn định hơn, ký tự rõ hơn và vùng cần kiểm tra dễ được phần mềm xử lý ảnh nhận diện hơn.

Đèn Nguồn Sáng Vòm LED H Series Là Gì?

Đèn nguồn sáng vòm LED H Series là nguồn sáng LED dạng dome dùng trong hệ thống Machine Vision. Đèn tạo ra ánh sáng khuếch tán từ nhiều hướng bên trong vòm, giúp chiếu sáng đồng đều lên vật thể nằm bên dưới. Cấu trúc này đặc biệt hiệu quả với vật thể bóng, vật thể cong, bề mặt không bằng phẳng hoặc sản phẩm dễ tạo vùng phản xạ khi dùng nguồn sáng trực tiếp.

• Loại sản phẩm: Đèn nguồn sáng vòm LED cho thị giác máy.
• Chức năng chính: Cung cấp ánh sáng khuếch tán đồng đều, giảm lóa và giảm bóng trên bề mặt vật thể.
• Ứng dụng tiêu biểu: Kiểm tra ký tự, kiểm tra bề mặt, kiểm tra vết bẩn, kiểm tra nhãn, kiểm tra bao bì, kiểm tra chi tiết cong, kiểm tra linh kiện điện tử, chi tiết nhựa, kim loại và dây chuyền tự động hóa.

Trong thực tế, nguồn sáng vòm thường được chọn khi vật thể có bề mặt phản quang hoặc hình dạng phức tạp khiến ánh sáng trực tiếp tạo ra bóng tối, vùng cháy sáng hoặc phản xạ không mong muốn. H Series giúp hình ảnh thu được mềm hơn, đồng đều hơn và dễ xử lý hơn trong các bài toán kiểm tra tự động.

Thông Số Kỹ Thuật Chung

• Tên sản phẩm: Đèn nguồn sáng vòm LED H Series.
• Model/Mã sản phẩm: H-65, H-80, H-100, H-120, H-150, H-175, H-210, H-240, H-275, H-320, H-350, H-400.
• Loại thiết bị: Đèn chiếu sáng thị giác máy dạng vòm.
• Điện áp: 24VDC.
• Công suất: Tùy model và màu ánh sáng, gồm R và W/B/G theo bảng thông số.
• Đường kính bán cầu: Thể hiện trong mã model, ví dụ H-150 có đường kính bán cầu tham chiếu 150mm.
• Màu ánh sáng: Có thể chọn R, W/B/G tùy yêu cầu kiểm tra.
• Chất liệu/Cấu tạo: Cấu tạo gồm vỏ đèn dạng vòm, LED, PCB và khoang phản xạ/khuếch tán giúp ánh sáng phân bố đều lên vật thể.
• Kiểu lắp đặt/Kết nối: Lắp phía trên vật thể, kết hợp cùng camera công nghiệp và ống kính quan sát qua vùng trung tâm hoặc cấu hình gá phù hợp.
• Ứng dụng: Kiểm tra ký tự, kiểm tra bề mặt cong, kiểm tra vùng phản quang, kiểm tra bao bì, kiểm tra chi tiết nhựa, kim loại, linh kiện và sản phẩm có bề mặt không đều.
• Lưu ý chọn mua: Cần kiểm tra đúng model, điện áp 24VDC, đường kính vòm, màu ánh sáng, công suất, trọng lượng, không gian lắp đặt và kích thước vật thể trước khi sử dụng.

Bảng Model Đèn Nguồn Sáng Vòm LED H Series

Cách Hiểu Mã Sản Phẩm H Series

Theo quy tắc đặt tên trong bảng thông số, mã sản phẩm có dạng:

H – 150 – R

• H: Dome illuminators, nguồn sáng vòm.
• 150: Đường kính bán cầu hoặc nhóm kích thước vòm.
• R: Màu ánh sáng, ví dụ R là đỏ; các phiên bản khác có thể là W/B/G.

Ví dụ, H-150-R là đèn nguồn sáng vòm kích thước nhóm 150, ánh sáng đỏ. H-240-R là model lớn hơn, phù hợp khi cần vùng chiếu sáng rộng hơn hoặc vật thể có kích thước lớn hơn. Khi chọn model, cần căn cứ vào kích thước vật thể, khoảng cách làm việc, vùng quan sát camera và yêu cầu xử lý ảnh.

Cấu Tạo Và Nguyên Lý Chiếu Sáng

Đèn nguồn sáng vòm H Series có cấu trúc dạng bán cầu hoặc khoang vòm. LED được bố trí để ánh sáng phản xạ và khuếch tán bên trong khoang, sau đó chiếu đều xuống vật thể. Nhờ cơ chế chiếu sáng gián tiếp, ánh sáng không tập trung thành điểm gắt mà lan đều trên bề mặt kiểm tra.

• Vỏ vòm: Tạo khoang phản xạ và định hướng ánh sáng khuếch tán.
• LED và PCB: Tạo nguồn sáng ổn định cho hệ thống kiểm tra hình ảnh.
• Bề mặt khuếch tán/phản xạ: Làm mềm ánh sáng, giảm lóa và giảm bóng cứng.
• Cửa quan sát hoặc vùng gá camera: Cho phép camera quan sát vật thể theo cấu hình lắp đặt phù hợp.

Cấu trúc này phù hợp với các vật thể có bề mặt cong, bề mặt bóng, bề mặt có chữ in, bao bì phản quang hoặc chi tiết cần ánh sáng mềm để làm rõ hình ảnh.

Ứng Dụng Kiểm Tra Hình Ảnh

1. Kiểm tra ký tự trên chi tiết kim loại hoặc rotor

Đèn nguồn sáng vòm giúp ánh sáng phủ đều lên bề mặt cong và hạn chế vùng phản xạ mạnh. Với các chi tiết dạng trụ, rotor hoặc kim loại có ký tự, ánh sáng vòm giúp ký tự rõ hơn so với ánh sáng trong phòng hoặc ánh sáng chiếu trực tiếp.

• Vật thể kiểm tra: Rotor, chi tiết kim loại, chi tiết dạng trụ, bề mặt có chữ in.
• Mục tiêu kiểm tra: Kiểm tra ký tự, kiểm tra nét in, nhận diện số hoặc mã trên bề mặt cong.
• Model tham khảo: H-240-R.
• Kết quả mong muốn: Ký tự rõ hơn, ánh sáng đồng đều hơn, giảm vùng lóa và vùng tối.

2. Kiểm tra ký tự trên bao bì hoặc túi sản phẩm

Với bao bì có bề mặt không phẳng, dễ nhăn hoặc phản xạ không đều, đèn vòm giúp tạo ánh sáng mềm hơn và làm rõ ký tự trên mặt bao bì. Điều này hỗ trợ các bài toán OCR, kiểm tra nội dung in và phát hiện thiếu nét.

• Vật thể kiểm tra: Bao bì, túi sản phẩm, nhãn in, vật liệu mềm.
• Mục tiêu kiểm tra: OCR, kiểm tra ký tự, kiểm tra nội dung in, kiểm tra lỗi thiếu chữ hoặc mờ chữ.
• Model tham khảo: H-150-R.
• Kết quả mong muốn: Ký tự rõ hơn, nền sáng ổn định hơn và dễ nhận diện bằng camera.

3. Kiểm tra bề mặt chuột hoặc vật thể nhựa cong

Đối với vật thể nhựa cong như vỏ chuột, thiết bị điện tử hoặc vỏ sản phẩm, ánh sáng trực tiếp thường tạo phản xạ mạnh hoặc vùng tối cục bộ. Nguồn sáng vòm giúp ánh sáng lan đều trên bề mặt cong, hỗ trợ kiểm tra vết bẩn, ký tự hoặc khuyết tật ngoại quan.

• Vật thể kiểm tra: Vỏ chuột, vỏ nhựa, thiết bị điện tử, bề mặt cong.
• Mục tiêu kiểm tra: Kiểm tra bẩn, kiểm tra ký tự, kiểm tra bề mặt và lỗi ngoại quan.
• Model tham khảo: H-175-W.
• Kết quả mong muốn: Bề mặt sáng đều hơn, ký tự và vết bẩn dễ nhận diện hơn.

Ưu Điểm Nổi Bật

1. Ánh sáng khuếch tán mềm và đồng đều

• Cấu trúc vòm giúp ánh sáng phân bố đều từ nhiều hướng.
• Hỗ trợ giảm bóng gắt, giảm lóa và hạn chế phản xạ mạnh trên bề mặt vật thể.

2. Phù hợp với vật thể cong và phản quang

• Đặc biệt hữu ích với chi tiết kim loại, nhựa bóng, bao bì phản xạ, vật thể dạng trụ hoặc bề mặt không bằng phẳng.
• Giúp camera thu được hình ảnh ổn định hơn khi nguồn sáng trực tiếp gây vùng cháy sáng hoặc tối cục bộ.

3. Dải model rộng, dễ chọn theo kích thước vật thể

• Các model từ H-65 đến H-400 đáp ứng nhiều kích thước vùng kiểm tra khác nhau.
• Có thể chọn model nhỏ cho linh kiện nhỏ hoặc model lớn cho sản phẩm kích thước lớn và vùng quan sát rộng.

4. Dễ tích hợp trong hệ thống thị giác máy

• Phù hợp lắp cùng camera công nghiệp, ống kính, bộ điều khiển nguồn sáng và phần mềm xử lý ảnh.
• Dùng được trong nhiều ngành như điện tử, nhựa, bao bì, cơ khí, in ấn và kiểm tra tự động trên dây chuyền.

Cách Chọn Model Phù Hợp

• Chọn theo kích thước vật thể: Vật thể nhỏ có thể chọn H-65, H-80 hoặc H-100. Vật thể lớn hơn nên chọn H-175, H-240, H-320 hoặc H-400.
• Chọn theo bề mặt vật thể: Với vật thể bóng, cong hoặc phản quang, nên ưu tiên nguồn sáng vòm để ánh sáng mềm và đều hơn.
• Chọn theo màu ánh sáng: Ánh sáng trắng dùng phổ biến cho kiểm tra tổng quát; ánh sáng đỏ, xanh dương hoặc xanh lá nên chọn theo màu vật thể và độ nhạy camera.
• Chọn theo công suất: Vùng kiểm tra lớn, vật thể hấp thụ sáng hoặc tốc độ chụp cao cần model có công suất phù hợp.
• Chọn theo không gian lắp đặt: Cần kiểm tra chiều cao vòm, đường kính ngoài, vị trí camera và khoảng cách từ đèn đến vật thể.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC, màu ánh sáng, công suất và kích thước vòm.
   • Xác định kích thước vật thể, vùng quan sát, camera, ống kính và khoảng cách làm việc.

2. Lắp đặt:

   • Ngắt nguồn trước khi đấu nối hoặc thay thế đèn.
   • Lắp đèn phía trên vật thể sao cho vùng vòm bao phủ khu vực cần kiểm tra.
   • Cố định chắc chắn để tránh rung lắc hoặc lệch vị trí trong quá trình vận hành.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh vị trí đèn, camera và cường độ sáng để hình ảnh có độ tương phản tốt.
   • Kiểm tra ảnh mẫu trên camera trước khi đưa vào vận hành liên tục.
   • Nếu hệ thống dùng bộ điều khiển nguồn sáng, cần cài đặt cường độ phù hợp để tránh quá sáng hoặc thiếu sáng.

4. Bảo trì:

   • Vệ sinh bề mặt vòm và khu vực phát sáng định kỳ để hạn chế bụi bẩn ảnh hưởng đến hình ảnh.
   • Kiểm tra dây nối, đầu nối, vị trí gá và tình trạng phát sáng của LED.
   • Không sử dụng đèn vượt quá thông số kỹ thuật cho phép.

Lưu ý khi sử dụng:

• Luôn chọn đúng model theo kích thước vùng kiểm tra và yêu cầu xử lý ảnh.
• Không đấu sai điện áp hoặc dùng sai nguồn cấp.
• Với hệ thống thị giác máy công nghiệp, nên để kỹ thuật viên có chuyên môn lắp đặt và căn chỉnh.

Đối Tượng Phù Hợp

• Nhà máy sản xuất: Dùng trong dây chuyền kiểm tra tự động, camera công nghiệp và hệ thống kiểm soát chất lượng.
• Đơn vị tích hợp Machine Vision: Phù hợp cho dự án xử lý ảnh, kiểm tra bề mặt cong, kiểm tra ký tự, kiểm tra bao bì và kiểm tra vật thể phản quang.
• Đơn vị bảo trì kỹ thuật: Dùng để thay thế hoặc nâng cấp nguồn sáng vòm trong máy kiểm tra đang vận hành.
• Đại lý thiết bị công nghiệp: Phù hợp kinh doanh trong nhóm đèn chiếu sáng thị giác máy, camera công nghiệp và phụ kiện tự động hóa.

Câu Hỏi Thường Gặp

Đèn nguồn sáng vòm H Series dùng điện áp bao nhiêu?

Các model trong bảng sử dụng điện áp 24VDC, cần kiểm tra đúng nguồn cấp trước khi lắp đặt.

Khi nào nên dùng nguồn sáng vòm?

Nên dùng nguồn sáng vòm khi kiểm tra vật thể cong, vật thể bóng, bề mặt phản quang, bao bì nhăn, ký tự trên bề mặt khó chiếu sáng hoặc sản phẩm có bóng đổ mạnh khi dùng nguồn sáng trực tiếp.

H Series khác gì so với nguồn sáng vòng?

Nguồn sáng vòng chiếu trực tiếp quanh ống kính, còn nguồn sáng vòm tạo ánh sáng khuếch tán từ nhiều hướng bên trong vòm. Vì vậy, H Series thường phù hợp hơn với vật thể phản quang, bề mặt cong hoặc bề mặt không đều.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên dùng bộ điều khiển nguồn sáng khi cần điều chỉnh cường độ, đồng bộ với camera hoặc kiểm soát ánh sáng ổn định trong dây chuyền kiểm tra tự động.
