Đèn nguồn sáng tuyến tính độ sáng cao HL2 Series cho hệ thống thị giác máy

Đèn nguồn sáng tuyến tính độ sáng cao HL2 Series là dòng nguồn sáng LED công nghiệp tạo dải sáng tuyến tính có cường độ lớn, độ đồng đều cao và khả năng chiếu sáng ổn định trên vùng kiểm tra dài. Sản phẩm sử dụng LED công suất lớn kết hợp thấu kính trụ hội tụ để tập trung ánh sáng thành một đường sáng mạnh, đồng thời tích hợp quạt làm mát nhằm hạn chế nhiệt độ tăng cao khi vận hành ở công suất lớn.

Dòng sản phẩm gồm các model HL2-150, HL2-300, HL2-450, HL2-600 và HL2-900, đáp ứng chiều dài phát sáng từ 150mm đến 900mm. Nguồn sáng phù hợp với hệ thống camera công nghiệp, kiểm tra khuyết tật bề mặt, kiểm tra lỗi in trên PCB mềm, kiểm tra vật liệu dạng tấm và các ứng dụng cần dải sáng dài, sáng mạnh, đồng đều.

Đèn nguồn sáng tuyến tính độ sáng cao HL2 Series là gì?

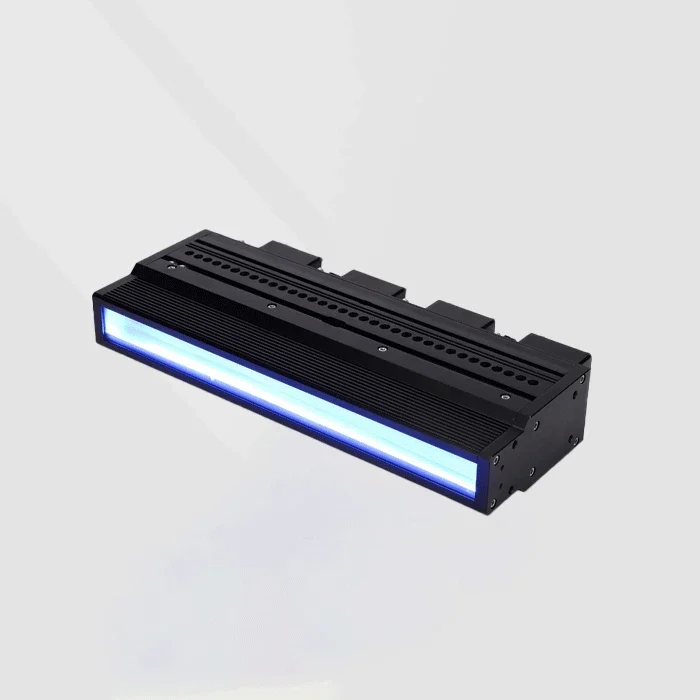

HL2 Series là nguồn sáng tuyến tính độ sáng cao dùng trong hệ thống Machine Vision. Ánh sáng từ dãy LED công suất lớn được thấu kính trụ tập trung thành dải sáng hẹp và có độ sáng cao. So với đèn thanh thông thường, nguồn sáng tuyến tính tập trung năng lượng vào một vùng hẹp hơn, giúp làm nổi bật khuyết tật, đường in, vết xước, cạnh hoặc cấu trúc bề mặt trên vật thể.

Theo thông tin trong tài liệu nguồn, sản phẩm có các đặc điểm chính:

• Sử dụng LED công suất lớn, độ sáng cao.
• Dùng thấu kính trụ để hội tụ ánh sáng thành đường sáng cường độ lớn.
• Tích hợp quạt làm mát để hạn chế nhiệt độ tăng cao khi vận hành.
• Có độ sáng cao, độ đồng đều tốt và tính nhất quán cao.
• Chiều dài nguồn sáng có thể tùy chỉnh theo yêu cầu.

Thông số kỹ thuật chung

• Tên sản phẩm: Đèn nguồn sáng tuyến tính độ sáng cao HL2 Series.
• Tên tiếng Anh: High Bright Linear Light Source.
• Model/Mã sản phẩm: HL2-150, HL2-300, HL2-450, HL2-600, HL2-900.
• Điện áp hoạt động: 24VDC.
• Chiều dài phát sáng: 150mm, 300mm, 450mm, 600mm hoặc 900mm tùy model.
• Công suất ánh sáng đỏ R: Từ 26W đến 134W.
• Công suất ánh sáng W/B/G: Từ 40W đến 200W.
• Màu ánh sáng: R, W, B hoặc G tùy cấu hình đặt hàng.
• Trọng lượng: Khoảng 1000g đến 5400g tùy model.
• Khả năng tùy chỉnh: Chiều dài nguồn sáng có thể sản xuất theo yêu cầu.
• Cấu tạo chính: Đầu nối hàng không, quạt làm mát, vỏ nguồn sáng, PCBA, thấu kính hội tụ và tấm khuếch tán.
• Ứng dụng: Kiểm tra khuyết tật, kiểm tra lỗi in, kiểm tra PCB mềm, bề mặt vật liệu dài và vùng quan sát có kích thước lớn.

Bảng model đèn nguồn sáng tuyến tính độ sáng cao HL2 Series

Ghi chú: Bảng nguồn không cung cấp thông số công suất IR. Chiều dài nguồn sáng có thể được tùy chỉnh theo yêu cầu. Khi đặt hàng cần xác nhận thêm màu ánh sáng, kích thước ngoài, đầu nối, hướng dây, bộ điều khiển và phương án tản nhiệt.

Tên sản phẩm tiếng Việt theo từng model

Phiên bản màu có thể được thể hiện bằng hậu tố trong mã đặt hàng. Ví dụ, HL2-600-W là đèn nguồn sáng tuyến tính độ sáng cao dài 600mm sử dụng ánh sáng trắng.

Cách hiểu mã sản phẩm HL2 Series

Mã sản phẩm có thể được hiểu theo cấu trúc:

HL2 – 600 – W

• HL2: Dòng nguồn sáng tuyến tính độ sáng cao.
• 600: Chiều dài phát sáng tham chiếu 600mm.
• W: Màu ánh sáng trắng.

Các ký hiệu màu thường gặp:

• R: Ánh sáng đỏ.
• W: Ánh sáng trắng.
• B: Ánh sáng xanh dương.
• G: Ánh sáng xanh lá.

Trong bảng quy tắc đặt tên của tài liệu, tiền tố được mô tả là HL – High Bright Linear Light Source, trong khi danh sách model sử dụng tiền tố HL2. Hình ứng dụng cũng ghi HL-600-W. Vì vậy, khi đặt hàng cần xác nhận mã thương mại chính xác giữa HL và HL2 với đơn vị cung cấp.

Cấu tạo đèn nguồn sáng tuyến tính độ sáng cao

Theo hình cấu tạo trong tài liệu, sản phẩm gồm các bộ phận chính:

• Đầu nối hàng không: Kết nối nguồn sáng với bộ cấp nguồn hoặc bộ điều khiển.
• Quạt làm mát: Hỗ trợ giải nhiệt khi LED công suất lớn hoạt động liên tục.
• Vỏ nguồn sáng: Bảo vệ linh kiện, định hình thân đèn và hỗ trợ tản nhiệt.
• PCBA: Cố định LED, phân phối nguồn điện và điều khiển cụm phát sáng.
• Thấu kính hội tụ: Tập trung ánh sáng thành dải sáng tuyến tính có cường độ cao.
• Tấm khuếch tán: Hỗ trợ cải thiện độ đồng đều và giảm điểm sáng cục bộ.

Thiết kế tích hợp quạt là điểm đáng chú ý của HL2 Series. Công suất của các model lớn có thể đạt tới 200W đối với nhóm ánh sáng W/B/G, vì vậy hệ thống làm mát giúp hạn chế nhiệt tích tụ trong quá trình vận hành.

Nguyên lý hoạt động

Dãy LED công suất lớn phát ánh sáng vào cụm thấu kính trụ. Hệ quang học tập trung ánh sáng theo một phương để tạo thành dải sáng dài, hẹp và có cường độ lớn. Khi chiếu lên bề mặt vật thể, các vùng có khuyết tật, đường in, vết xước, độ cao hoặc độ phản xạ khác nhau sẽ tạo ra tín hiệu sáng tối khác nhau trên ảnh camera.

Nguồn sáng có thể được bố trí theo góc xiên hoặc theo hướng phù hợp với bề mặt kiểm tra nhằm:

• Làm nổi bật vết xước và khuyết tật bề mặt.
• Tăng độ tương phản của đường in.
• Phát hiện vùng thiếu, đứt hoặc sai lệch.
• Chiếu sáng vùng quan sát dài.
• Hỗ trợ camera chụp nhanh với thời gian phơi sáng ngắn hơn.

Ứng dụng kiểm tra lỗi in trên PCB mềm

Hình ứng dụng trong tài liệu mô tả bài toán kiểm tra khuyết tật trên PCB mềm:

• Nội dung kiểm tra: Kiểm tra khuyết tật.
• Vật thể kiểm tra: PCB mềm.
• Khó khăn của phương án: Khổ hoặc vùng kiểm tra lớn.
• Nguồn sáng áp dụng: HL-600-W.
• Kết quả: Hình ảnh rõ, có thể đo và kiểm tra.

Trong điều kiện ánh sáng phòng, bề mặt PCB mềm xuất hiện độ sáng không đồng đều, khiến các đường in và vùng lỗi khó nhận diện. Khi sử dụng nguồn sáng tuyến tính độ sáng cao dài 600mm, dải sáng mạnh và đồng đều giúp các đường in hiển thị rõ hơn, hỗ trợ phát hiện:

• Đường in bị đứt.
• Đường in thiếu hoặc sai vị trí.
• Vùng in không đồng đều.
• Khuyết tật lặp lại trên dải PCB.
• Sai lệch hình dạng hoặc khoảng cách giữa các đường in.

Hình ứng dụng ghi mã HL-600-W, trong khi bảng model ghi HL2-600. Cấu hình tương ứng cần được xác nhận trước khi đặt hàng.

Các ứng dụng thực tế khác

1. Kiểm tra bề mặt vật liệu dài

• Kiểm tra vết xước trên kim loại, nhựa hoặc kính.
• Phát hiện vùng lõm, gồ hoặc xử lý bề mặt không đồng đều.
• Kiểm tra mép cắt, đường ghép và vùng phủ vật liệu.
• Kiểm tra sản phẩm di chuyển liên tục trên băng tải.

2. Kiểm tra đường in và ký tự

• Kiểm tra ký tự in trên PCB và linh kiện điện tử.
• Phát hiện nét in mờ, thiếu, đứt hoặc sai vị trí.
• Kiểm tra mã lô, số serial và nội dung in dài.
• Hỗ trợ OCR trong vùng quan sát rộng.

3. Kiểm tra vật liệu dạng tấm hoặc cuộn

• Kiểm tra màng nhựa, giấy, vải và kim loại cuộn.
• Phát hiện nếp gấp, vết rách hoặc dị vật.
• Kiểm tra độ đồng đều trên toàn bộ chiều rộng.
• Phù hợp với hệ thống camera line scan hoặc camera area scan.

4. Kiểm tra đường keo và lớp phủ

• Phát hiện thiếu keo, thừa keo hoặc đường keo đứt đoạn.
• Kiểm tra chiều rộng và vị trí đường phủ.
• Phát hiện lớp phủ không đồng đều.
• Kiểm tra vùng keo trên sản phẩm dài.

5. Kiểm tra tốc độ cao

Cường độ sáng lớn giúp camera có thể giảm thời gian phơi sáng, phù hợp với dây chuyền có vật thể chuyển động nhanh. Điều này hỗ trợ:

• Giảm nhòe chuyển động.
• Tăng tốc độ chụp.
• Duy trì độ tương phản trên vùng kiểm tra dài.
• Cải thiện độ ổn định của thuật toán xử lý ảnh.

Ưu điểm nổi bật

1. Độ sáng cao

HL2 Series sử dụng LED công suất lớn và thấu kính trụ hội tụ, tạo dải sáng có cường độ cao hơn nhiều dòng đèn thanh thông thường.

2. Độ đồng đều và tính nhất quán tốt

Dải sáng được tập trung và phân bố trên toàn bộ chiều dài nguồn sáng, phù hợp với các bài toán cần kết quả ổn định từ đầu đến cuối vùng quan sát.

3. Tích hợp quạt làm mát

Quạt giúp hạn chế nhiệt độ tăng cao khi nguồn sáng hoạt động ở công suất lớn, đặc biệt với các model HL2-600 và HL2-900.

4. Nhiều chiều dài tiêu chuẩn

Các model 150mm, 300mm, 450mm, 600mm và 900mm đáp ứng nhiều kích thước trường nhìn khác nhau.

5. Có thể tùy chỉnh chiều dài

Ngoài các model tiêu chuẩn, chiều dài nguồn sáng có thể sản xuất theo yêu cầu của máy và vùng kiểm tra thực tế.

6. Hỗ trợ nhiều màu ánh sáng

Có thể lựa chọn ánh sáng đỏ, trắng, xanh dương hoặc xanh lá để tối ưu độ tương phản theo màu sắc và vật liệu của sản phẩm.

Cách chọn model phù hợp

HL2-150

• Phù hợp với vùng kiểm tra nhỏ hoặc chi tiết có chiều dài khoảng 150mm.
• Công suất 26W với ánh sáng đỏ và 40W với nhóm W/B/G.
• Trọng lượng khoảng 1000g.

HL2-300

• Phù hợp với vùng kiểm tra trung bình.
• Công suất 50W với ánh sáng đỏ và 80W với nhóm W/B/G.
• Trọng lượng khoảng 1800g.

HL2-450

• Phù hợp với PCB, vật liệu tấm hoặc vùng kiểm tra dài khoảng 450mm.
• Công suất 80W với ánh sáng đỏ và 120W với nhóm W/B/G.
• Trọng lượng khoảng 2600g.

HL2-600

• Phù hợp với vùng kiểm tra lớn và ứng dụng kiểm tra lỗi in trên PCB mềm.
• Công suất 106W với ánh sáng đỏ và 160W với nhóm W/B/G.
• Trọng lượng khoảng 3400g.

HL2-900

• Phù hợp với trường nhìn gần 900mm hoặc dây chuyền kiểm tra khổ lớn.
• Công suất 134W với ánh sáng đỏ và 200W với nhóm W/B/G.
• Trọng lượng khoảng 5400g.
• Cần hệ gá chắc chắn và không gian thông thoáng cho quạt tản nhiệt.

Hướng dẫn lắp đặt và sử dụng

1. Chuẩn bị:

   • Kiểm tra đúng model, điện áp 24VDC và màu ánh sáng.
   • Xác định chiều dài vùng kiểm tra, khoảng cách làm việc và trường nhìn camera.
   • Chọn nguồn cấp hoặc bộ điều khiển có công suất phù hợp.

2. Lắp đặt:

   • Ngắt nguồn điện trước khi đấu nối.
   • Cố định đèn trên khung cơ khí chắc chắn.
   • Với model dài, cần bố trí nhiều điểm đỡ để hạn chế rung hoặc cong thân đèn.
   • Không che kín quạt và các khe thông gió.

3. Căn chỉnh ánh sáng:

   • Điều chỉnh góc chiếu để dải sáng đi qua đúng vùng kiểm tra.
   • Chiếu xiên khi cần làm nổi bật vết xước, đường in hoặc cấu trúc bề mặt.
   • Điều chỉnh cường độ bằng bộ điều khiển tương thích.

4. Căn chỉnh camera:

   • Điều chỉnh khẩu độ, thời gian phơi sáng và độ lợi.
   • Tránh cường độ quá cao gây cháy sáng.
   • Kiểm tra độ sáng tại trung tâm và hai đầu vùng quan sát.

5. Chạy thử:

   • Kiểm tra với mẫu đạt và mẫu lỗi.
   • Đánh giá khả năng phát hiện đường in, vết xước và khuyết tật.
   • Hiệu chỉnh lại góc chiếu, khoảng cách hoặc cường độ nếu cần.

6. Bảo trì:

   • Vệ sinh thấu kính và tấm khuếch tán bằng khăn mềm.
   • Kiểm tra quạt làm mát, đầu nối và dây nguồn định kỳ.
   • Giữ các khe tản nhiệt sạch và thông thoáng.

Lưu ý khi sử dụng:

• Không cấp sai điện áp hoặc vận hành vượt công suất cho phép.
• Không che kín quạt làm mát và khe tản nhiệt.
• Không chạm tay trực tiếp lên bề mặt thấu kính.
• Các model công suất lớn cần bộ nguồn và bộ điều khiển phù hợp.
• Nên để kỹ thuật viên thị giác máy thực hiện lắp đặt và căn chỉnh.

Đối tượng phù hợp

• Nhà máy điện tử: Kiểm tra PCB mềm, đường in, linh kiện và khuyết tật bề mặt.
• Nhà máy cơ khí: Kiểm tra tấm kim loại, vết xước, đường gia công và vùng phủ.
• Nhà máy nhựa, kính và vật liệu: Kiểm tra bề mặt dài, màng và tấm vật liệu.
• Đơn vị tích hợp Machine Vision: Thiết kế hệ thống camera line scan, kiểm tra bề mặt và xử lý ảnh tốc độ cao.
• Đơn vị bảo trì kỹ thuật: Thay thế hoặc nâng cấp nguồn sáng công suất cao trong máy kiểm tra.
• Đại lý thiết bị công nghiệp: Kinh doanh nguồn sáng thị giác máy, camera công nghiệp và phụ kiện xử lý ảnh.

Câu hỏi thường gặp

Đèn nguồn sáng tuyến tính độ sáng cao HL2 Series dùng điện áp bao nhiêu?

Các model HL2-150, HL2-300, HL2-450, HL2-600 và HL2-900 sử dụng điện áp 24VDC.

HL2-600 có ý nghĩa gì?

HL2 là ký hiệu dòng nguồn sáng tuyến tính độ sáng cao, còn 600 thể hiện chiều dài phát sáng tham chiếu 600mm.

Model nào phù hợp kiểm tra lỗi in trên PCB mềm?

Hình ứng dụng trong tài liệu sử dụng nguồn sáng trắng dài 600mm với mã HL-600-W. Trong bảng model, cấu hình tương ứng là HL2-600 phiên bản ánh sáng trắng; cần xác nhận mã đặt hàng chính xác với nhà cung cấp.

HL2 Series có quạt làm mát không?

Có. Hình cấu tạo và mô tả sản phẩm cho thấy nguồn sáng được tích hợp quạt nhằm hạn chế nhiệt độ tăng cao khi LED công suất lớn hoạt động.

Model nào có công suất lớn nhất?

HL2-900 có công suất 134W đối với ánh sáng đỏ và 200W đối với nhóm W/B/G.

Chiều dài nguồn sáng có thể tùy chỉnh không?

Có. Tài liệu cho biết chiều dài có thể được tùy chỉnh theo yêu cầu thực tế.

HL2 Series khác nguồn sáng tuyến tính L2 Series như thế nào?

HL2 Series là dòng độ sáng cao, sử dụng LED công suất lớn và tích hợp quạt làm mát. Công suất của HL2 Series cao hơn đáng kể, phù hợp với vùng kiểm tra lớn hoặc ứng dụng cần cường độ sáng mạnh.

Có cần dùng bộ điều khiển nguồn sáng không?

Nên sử dụng bộ điều khiển và nguồn cấp tương thích để điều chỉnh cường độ, duy trì ánh sáng ổn định và đồng bộ với camera khi cần.
