Túi khí dẹt trong suốt Transparent Flat Air Bag cho trục khí và trục vi sai

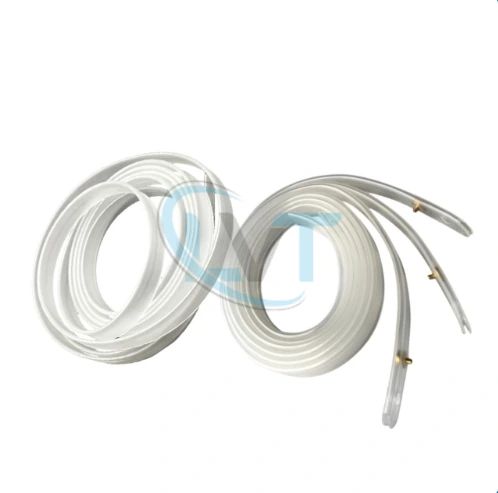

Túi khí dẹt trong suốt Transparent Flat Air Bag (透明扁气囊) là phụ kiện khí nén sử dụng bên trong một số loại Air Shaft, Multi-bladder Air Shaft và Differential Air Shaft. Khi được cấp khí, túi khí giãn nở và truyền lực tới cơ cấu nở hoặc cụm ma sát của trục, hỗ trợ giữ lõi cuộn và kiểm soát quá trình cuốn – xả vật liệu. Các nguồn kỹ thuật về loại flat bladder này ghi nhận vật liệu phổ biến là PU/TPU (polyurethane), với nhiều kích thước khác nhau tùy cấu tạo shaft. Sản phẩm trong hình có dạng ống dẹt trong suốt; do không thể xác định chính xác kích thước và nhà sản xuất chỉ từ hình ảnh, thông số khi thay thế cần được đối chiếu với mẫu thực tế.

Tổng quan về sản phẩm

Transparent Flat Air Bag còn được gọi là flat bladder, flat air hose hoặc flat air tube. Đây là một dạng túi/ống khí có tiết diện dẹt khi chưa được cấp áp suất và có khả năng giãn nở khi khí nén đi vào.

Trong các thiết kế shaft tương thích, túi khí được đặt bên trong thân trục và làm việc cùng cơ cấu nở. Đối với Differential Air Shaft, khí nén còn được sử dụng để tạo lực tác động lên các thành phần ma sát, phục vụ kiểm soát lực cuốn giữa các cuộn vật liệu.

Flat air bag là chi tiết cần được kiểm tra trong quá trình bảo trì vì khả năng giữ áp và độ đàn hồi của túi khí ảnh hưởng trực tiếp đến hoạt động của cơ cấu khí nén trong shaft.

Thông số kỹ thuật

Lưu ý về thông số: các kích thước 15 mm, 18 mm, 20 mm và 25 mm là những quy cách được ghi nhận ở các dòng flat bladder thương mại, không phải thông số được xác nhận riêng cho sản phẩm trong hình. Chiều rộng, độ dày thành ống, chiều dài và áp suất làm việc phải được xác nhận theo mẫu hoặc shaft thực tế trước khi đặt hàng.

Đặc điểm nổi bật và lợi ích

• Thiết kế dẹt: phù hợp với các rãnh và không gian lắp đặt của những dòng Air Shaft/Differential Air Shaft được thiết kế cho flat bladder.
• Giãn nở bằng khí nén: khi cấp khí, bladder tạo lực tác động lên cơ cấu shaft mà không cần truyền động điện riêng cho bộ phận này.
• PU/TPU có tính đàn hồi: vật liệu polyurethane được sử dụng trên nhiều dòng flat bladder nhờ khả năng uốn và co giãn phù hợp với chu kỳ nạp – xả khí.
• Có nhiều kích thước: các nhà sản xuất cung cấp nhiều chiều rộng và độ dày khác nhau để phù hợp với từng cấu tạo trục.
• Có thể thay thế khi bảo trì: bladder là bộ phận có thể được tháo và thay trên nhiều thiết kế pneumatic shaft khi xuất hiện rò khí hoặc suy giảm khả năng hoạt động.
• Phù hợp thiết bị cuốn – xả: loại phụ kiện này được sử dụng trên shaft của máy slitting, rewinding và các hệ thống xử lý vật liệu dạng cuộn.

Nguyên lý hoạt động

Khí nén được đưa từ van cấp khí của shaft vào Transparent Flat Air Bag. Áp suất bên trong làm túi khí từ trạng thái dẹt giãn ra và tạo lực lên cơ cấu nằm phía trên hoặc xung quanh bladder.

Ở Air Shaft, lực này có thể làm các lug, key hoặc thành phần nở dịch chuyển ra ngoài để ép vào lõi cuộn. Khi xả khí, bladder co lại và cơ cấu có thể trở về trạng thái ban đầu để tháo lõi.

Với Differential Air Shaft, cấu tạo phức tạp hơn và lực khí nén có thể tác động tới cụm ma sát/slip ring nhằm kiểm soát mô-men của các cuộn riêng biệt. Cơ chế chính xác phụ thuộc thiết kế của từng shaft.

Ứng dụng

Transparent Flat Air Bag được sử dụng trong các hệ thống có shaft tương thích như:

• Differential Air Shaft / Slip Shaft.
• Multi-bladder Air Shaft.
• Máy chia cuộn slitter.
• Máy rewinding và winding.
• Máy in vật liệu dạng cuộn.
• Máy gia công màng nhựa và film.
• Máy sản xuất và gia công bao bì.
• Dây chuyền cuộn – xả giấy, màng và vật liệu dạng cuộn.

Khi nào nên lựa chọn Transparent Flat Air Bag này?

Sản phẩm phù hợp khi cần thay túi khí dẹt của Air Shaft hoặc Differential Air Shaft có cấu tạo tương thích. Trường hợp shaft bị mất áp, cơ cấu nở yếu hoặc hoạt động không đồng đều, bladder là một trong những bộ phận cần được kiểm tra cùng van khí và các đường kết nối.

Khi mua để thay thế, cần ưu tiên đối chiếu chiều rộng túi khí, độ dày thành, chiều dài, vật liệu, kiểu kết nối và cấu tạo shaft. Không nên lựa chọn chỉ dựa trên việc túi khí cũ có màu trong suốt hoặc hình dạng tương tự.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác định chính xác loại shaft đang sử dụng: Air Shaft, Multi-bladder Air Shaft hay Differential Air Shaft.
• Đo chiều rộng, độ dày và chiều dài của flat bladder cũ.
• Kiểm tra cấu tạo đầu túi khí và phương pháp kết nối với đường cấp khí.
• Không mặc định flat bladder 15 mm, 18 mm, 20 mm hoặc 25 mm có thể thay thế lẫn nhau.
• Không sử dụng áp suất làm việc của một bladder khác làm thông số cho sản phẩm hiện tại nếu chưa có tài liệu xác nhận.
• Nếu shaft mất áp, cần kiểm tra đồng thời bladder, van khí và các vị trí kết nối trước khi xác định nguyên nhân.
• Với Differential Air Shaft, nên kiểm tra thêm tình trạng slip ring và cụm ma sát trong quá trình bảo trì.

Câu hỏi thường gặp

Transparent Flat Air Bag dùng để làm gì?

Đây là túi khí dẹt được cấp khí nén để tạo lực cho cơ cấu bên trong Air Shaft hoặc Differential Air Shaft, hỗ trợ hoạt động kẹp lõi hoặc cơ cấu ma sát tùy thiết kế trục.

Transparent Flat Air Bag thường làm từ vật liệu gì?

Các sản phẩm flat bladder kỹ thuật được đối chiếu phổ biến sử dụng PU/TPU (polyurethane). Tuy nhiên, vật liệu của sản phẩm cụ thể vẫn cần xác nhận theo nhà sản xuất hoặc mẫu thực tế.

Flat Air Bag có những kích thước nào?

Trên thị trường có nhiều quy cách, trong đó các nguồn kỹ thuật ghi nhận các chiều rộng như 15 mm, 18 mm, 20 mm và 25 mm. Không nên dùng các con số này để đặt hàng nếu chưa đo bladder đang sử dụng.

Có thể dùng một Flat Air Bag cho mọi Differential Air Shaft không?

Không. Kích thước bladder, độ dày, chiều dài, cấu tạo đầu nối và rãnh lắp phụ thuộc thiết kế của từng shaft.

Cần cung cấp gì khi tìm túi khí thay thế?

Nên cung cấp ảnh shaft, ảnh túi khí cũ, model trục nếu có, chiều rộng, độ dày, chiều dài và hình ảnh đầu kết nối để đối chiếu trước khi lựa chọn.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm Transparent Flat Air Bag cho Air Shaft hoặc Differential Air Shaft, khách hàng có thể gửi Điện Tử LVT hình ảnh trục, ảnh túi khí đang sử dụng, model và các kích thước thực tế. Các thông tin này giúp đối chiếu đúng loại bladder và hạn chế chọn sai phụ kiện.

Nếu không còn model của shaft, nên gửi thêm ảnh tổng thể trục, vị trí lắp túi khí và kích thước mẫu cũ để hỗ trợ xác định sản phẩm thay thế phù hợp.
