Lá lò xo Slip Ring Spring Plate cho Trục vi sai Slip Shaft

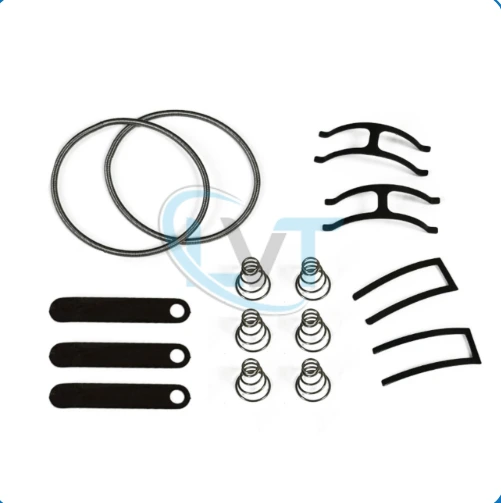

Lá lò xo Slip Ring Spring Plate (滑差轴弹簧片) là phụ kiện cơ khí sử dụng trong một số loại Trục vi sai Slip Shaft, đặc biệt ở cơ cấu vòng vi sai dạng bi hoặc con lăn. Chi tiết này tạo lực đàn hồi cho cơ cấu bên trong slip ring, hỗ trợ các bộ phận làm việc và trở về vị trí theo thiết kế. Sản phẩm trong hình thể hiện nhiều dạng lá lò xo, vòng lò xo và lò xo nhỏ khác nhau, cho thấy phụ kiện có nhiều cấu hình tùy loại vòng vi sai. Một nguồn kỹ thuật thương mại ghi nhận loại spring plate 6.5 × 30 mm có thể dùng cho cả ball-type và roller-type slip ring; tuy nhiên đây chỉ là một quy cách cụ thể trên thị trường, không phải kích thước được xác nhận cho toàn bộ sản phẩm trong hình.

Tổng quan về sản phẩm

Slip Ring Spring Plate thuộc nhóm phụ kiện thay thế của Trục vi sai Slip Shaft. Khác với túi khí tạo lực bằng khí nén, spring plate sử dụng đặc tính đàn hồi cơ học để tạo hoặc duy trì lực lên các thành phần của cơ cấu vòng vi sai.

Trong hệ thống slitting/rewinding, Slip Shaft cho phép nhiều cuộn thành phẩm trên cùng một trục có thể có chuyển động trượt tương đối để bù chênh lệch tốc độ và đường kính cuộn. Spring plate là một trong các chi tiết nhỏ thuộc cơ cấu slip ring ở những thiết kế sử dụng loại lò xo này.

Do kết cấu slip ring khác nhau giữa các nhà sản xuất, spring plate cần được lựa chọn theo loại vòng vi sai, hình dạng, kích thước và vị trí lắp thực tế, thay vì chỉ dựa vào hình thức bên ngoài.

Thông số kỹ thuật

Lưu ý: kích thước 6.5 × 30 mm chỉ là quy cách của một loại spring plate được ghi nhận trên nguồn kỹ thuật thương mại, không phải thông số xác nhận của các chi tiết trong hình. Không nên sử dụng kích thước này để đặt hàng nếu chưa đo mẫu thực tế.

Đặc điểm nổi bật và lợi ích

• Tạo lực đàn hồi cơ học: spring plate biến dạng trong phạm vi thiết kế và tạo lực lên các thành phần liên quan của slip ring.
• Nhiều hình dạng: hình sản phẩm cho thấy lá thẳng, lá cong, vòng và lò xo dạng nhỏ, phù hợp với nhiều cấu tạo cơ khí khác nhau.
• Có thể thay thế riêng khi bảo trì: spring plate là chi tiết nhỏ nên có thể kiểm tra và thay thế khi mất đàn hồi, biến dạng hoặc hư hỏng mà không mặc định phải thay toàn bộ Slip Shaft.
• Phục vụ cơ cấu vòng vi sai: một số loại spring plate được thiết kế cho ball-type và roller-type slip ring sử dụng trong Trục vi sai.
• Hỗ trợ duy trì hoạt động cơ khí ổn định: lựa chọn đúng độ đàn hồi, kích thước và hình dạng giúp cơ cấu slip ring làm việc theo đúng thiết kế ban đầu.

Nguyên lý hoạt động

Spring plate hoạt động dựa trên biến dạng đàn hồi. Khi cơ cấu slip ring tác động lên lá lò xo, chi tiết bị biến dạng và sinh ra lực phản hồi. Khi lực tác động giảm, spring plate có xu hướng trở lại hình dạng ban đầu.

Trong Trục vi sai, lực này được sử dụng theo cấu tạo cụ thể của slip ring để hỗ trợ các thành phần như bi, con lăn hoặc bộ phận chuyển động bên trong vòng. Spring plate không trực tiếp thay thế chức năng của túi khí và cũng không phải toàn bộ cơ cấu tạo mô-men của Slip Shaft.

Cách bố trí và hướng tác động của spring plate khác nhau giữa từng loại slip ring, do đó cần dựa trên cấu tạo thực tế khi lắp đặt hoặc thay thế.

Ứng dụng

Slip Ring Spring Plate được sử dụng trong các hệ thống có Trục vi sai tương thích như:

• Trục vi sai Slip Shaft.
• Vòng vi sai dạng bi.
• Vòng vi sai dạng con lăn.
• Máy chia cuộn slitter.
• Máy rewinding và winding.
• Máy gia công màng nhựa, film.
• Máy sản xuất băng keo và màng bảo vệ.
• Máy gia công vật liệu quang học dạng cuộn.
• Dây chuyền giấy và bao bì sử dụng cơ cấu cuốn vi sai.

Khi nào nên lựa chọn Slip Ring Spring Plate này?

Phụ kiện này phù hợp khi cần bảo trì hoặc thay lá lò xo bên trong slip ring của Trục vi sai Slip Shaft. Spring plate nên được kiểm tra khi tháo bảo dưỡng vòng vi sai và phát hiện lá lò xo bị biến dạng, gãy, mất đàn hồi hoặc không còn đúng hình dạng ban đầu.

Khi tìm phụ kiện thay thế cần xác định loại slip ring, hình dạng spring plate, chiều dài, chiều rộng, độ dày, vị trí lỗ và cấu tạo phần cong. Với các dạng lò xo khác trong cùng cụm, nên cung cấp mẫu thực tế thay vì lựa chọn dựa trên tên gọi chung.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác định chính xác loại Trục vi sai và Slip Ring đang sử dụng.
• So sánh hình dạng spring plate mới với mẫu cũ.
• Đo chiều dài, chiều rộng và độ dày của lá lò xo.
• Kiểm tra vị trí lỗ, phần uốn cong và điểm tiếp xúc với các chi tiết khác.
• Không mặc định spring plate có kích thước gần giống nhau có thể thay thế lẫn nhau.
• Không sử dụng quy cách 6.5 × 30 mm nếu chưa xác nhận slip ring đang sử dụng yêu cầu đúng kích thước này.
• Khi tháo vòng vi sai để thay spring plate, nên kiểm tra đồng thời các chi tiết tiếp xúc, bi/con lăn và các bộ phận hao mòn khác.

Câu hỏi thường gặp

Slip Ring Spring Plate dùng để làm gì?

Đây là chi tiết đàn hồi sử dụng trong cơ cấu slip ring của một số Trục vi sai, tạo lực hồi hoặc duy trì lực lên các thành phần cơ khí theo thiết kế của vòng.

Spring Plate có dùng cho cả vòng vi sai dạng bi và con lăn không?

Có những loại spring plate được nhà cung cấp xác định dùng cho cả ball-type và roller-type slip ring. Tuy nhiên cần kiểm tra đúng cấu tạo và kích thước của vòng đang sử dụng.

Slip Ring Spring Plate có phải túi khí của Slip Shaft không?

Không. Spring plate tạo lực bằng biến dạng đàn hồi cơ học, còn bladder/airbag nhận khí nén và giãn nở. Đây là các bộ phận có chức năng khác nhau.

Có thể dùng chung một loại Spring Plate cho mọi Slip Shaft không?

Không. Hình dạng, kích thước và đặc tính của spring plate phụ thuộc thiết kế của từng slip ring và shaft.

Cần cung cấp thông tin gì khi tìm Spring Plate thay thế?

Nên cung cấp ảnh Trục vi sai, ảnh Slip Ring, ảnh spring plate cũ, kích thước thực tế và model của shaft hoặc vòng vi sai nếu có.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm Slip Ring Spring Plate cho Trục vi sai Slip Shaft, khách hàng có thể gửi Điện Tử LVT ảnh vòng vi sai, mẫu spring plate đang sử dụng, kích thước và model shaft nếu có. Với các chi tiết nhỏ có nhiều biến thể, ảnh chụp rõ hình dạng và số đo thực tế giúp đối chiếu chính xác hơn.

Nếu spring plate đã gãy hoặc biến dạng, nên gửi thêm ảnh vị trí lắp bên trong Slip Ring và các chi tiết còn nguyên trên cùng trục để hỗ trợ xác định cấu hình phù hợp.
