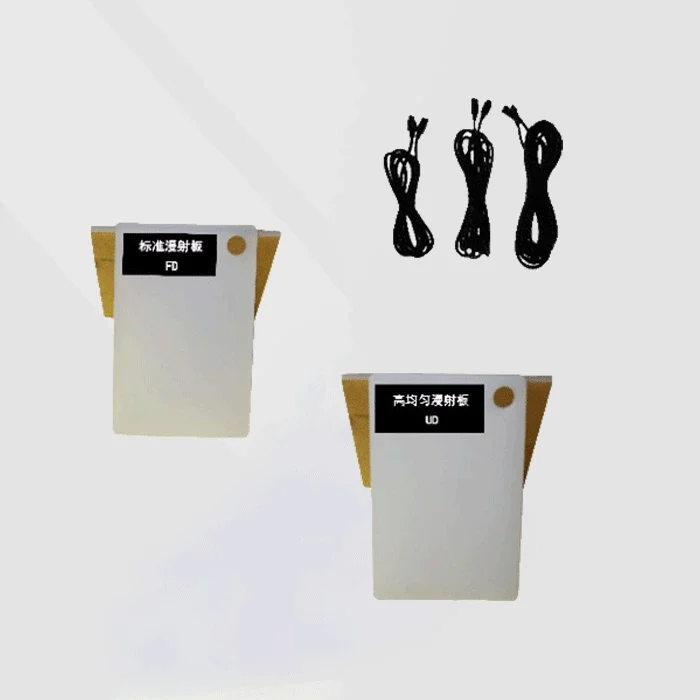

Phụ kiện nguồn sáng thị giác máy KCS

Phụ kiện nguồn sáng thị giác máy KCS là nhóm sản phẩm hỗ trợ cho các dòng nguồn sáng công nghiệp, giúp cải thiện hiệu quả chiếu sáng, mở rộng khả năng lắp đặt và đảm bảo kết nối ổn định trong hệ thống camera công nghiệp.

Nhóm phụ kiện bao gồm:

• Tấm khuếch tán ánh sáng (Diffusion Plate).
• Dây nối dài nguồn sáng FE Series.
• Dây nối dài nguồn sáng SE Series.
• Các phụ kiện kết nối và hỗ trợ lắp đặt nguồn sáng.

Các phụ kiện này được sử dụng kết hợp với nguồn sáng Machine Vision như đèn vòng, đèn thanh, đèn đồng trục, đèn phẳng, đèn UV và các dòng nguồn sáng chuyên dụng khác.

Tấm khuếch tán ánh sáng (Diffusion Plate)

Tấm khuếch tán ánh sáng là phụ kiện quang học giúp điều chỉnh đặc tính ánh sáng trước khi chiếu tới vật thể.

Các loại tấm khuếch tán trong tài liệu gồm:

Chức năng của tấm khuếch tán ánh sáng

1. Tăng độ đồng đều ánh sáng

Tấm khuếch tán giúp phân bố lại ánh sáng từ LED, giảm sự khác biệt độ sáng giữa các vùng trong ảnh camera.

Ứng dụng:

• Kiểm tra ngoại quan.
• Đo kích thước.
• Nhận diện ký tự.
• Kiểm tra bề mặt sản phẩm.

2. Giảm điểm sáng LED

Khi LED chiếu trực tiếp, camera có thể nhìn thấy từng điểm sáng riêng lẻ. Tấm khuếch tán giúp trộn ánh sáng để tạo vùng sáng mềm hơn.

3. Điều chỉnh độ sáng và độ tương phản

Tùy theo ứng dụng có thể lựa chọn:

• Loại ưu tiên độ đồng đều.
• Loại ưu tiên cường độ sáng.
• Loại tạo ánh sáng mềm.

Dây nối dài nguồn sáng FE Series

Dây FE Series là dây nối dài linh hoạt dùng để mở rộng khoảng cách giữa nguồn sáng và bộ điều khiển.

Bảng dây nối dài FE Series

Dây nối dài nguồn sáng SE Series

SE Series là dòng dây nối dài tiêu chuẩn dùng cho các hệ thống nguồn sáng Machine Vision.

Bảng dây nối dài SE Series

So sánh dây FE Series và SE Series

Thông số kỹ thuật dây nối dài

Đặc tính dây

Cấu tạo dây nối dài nguồn sáng

Dây nối dài gồm các thành phần:

• Đầu kết nối nguồn sáng.
• Dây dẫn lõi đồng.
• Lớp cách điện XLPE.
• Lớp bảo vệ bên ngoài.
• Đầu nối tương thích với hệ thống nguồn sáng.

Thiết kế giúp đảm bảo:

• Truyền tín hiệu ổn định.
• Giảm suy hao điện áp.
• Tăng độ linh hoạt khi lắp đặt máy.
• Dễ bảo trì và thay thế.

Ứng dụng phụ kiện nguồn sáng trong hệ thống Machine Vision

1. Tối ưu ánh sáng kiểm tra ngoại quan

Tấm khuếch tán giúp:

• Làm mềm ánh sáng.
• Giảm vùng sáng quá mạnh.
• Tăng khả năng nhận diện lỗi.

Phù hợp với:

• PCB.
• Linh kiện điện tử.
• Sản phẩm nhựa.
• Chi tiết kim loại.

2. Mở rộng khoảng cách lắp đặt

Dây FE/SE giúp:

• Đưa nguồn sáng ra xa bộ điều khiển.
• Linh hoạt bố trí camera và nguồn sáng.
• Phù hợp máy có không gian hạn chế.

3. Kết hợp với nhiều dòng nguồn sáng

Phụ kiện có thể sử dụng cho:

• Đèn vòng.
• Đèn UV.
• Đèn đồng trục.
• Đèn thanh.
• Đèn phẳng.
• Đèn bán vòng.
• Đèn điểm.

Hướng dẫn lựa chọn phụ kiện

Chọn tấm khuếch tán

FD – Standard Diffusion Plate

Phù hợp:

• Ứng dụng phổ thông.
• Cần cân bằng giữa độ sáng và độ đồng đều.

UD – High Uniform Diffusion Plate

Phù hợp:

• Đo kích thước.
• Kiểm tra ngoại quan yêu cầu độ ổn định cao.
• Cần ánh sáng đồng đều.

BD – High Bright Diffusion Plate

Phù hợp:

• Camera cần cường độ sáng lớn.
• Vật thể tối màu.
• Khoảng cách làm việc xa.

Frosted High Bright Diffusion Plate

Phù hợp:

• Cần ánh sáng mềm.
• Giảm phản xạ trên bề mặt bóng.

Chọn dây nối dài

Chọn FE Series khi:

• Máy có không gian lắp đặt phức tạp.
• Cần dây mềm dễ uốn.
• Cần đi dây qua nhiều vị trí.

Chọn SE Series khi:

• Hệ thống tiêu chuẩn.
• Khoảng cách kết nối thông thường.
• Cần giải pháp tiết kiệm.

Lưu ý khi sử dụng

• Kiểm tra đúng chuẩn đầu nối trước khi lắp đặt.
• Không kéo căng dây quá mức.
• Không bẻ gập dây tại bán kính quá nhỏ.
• Giữ bề mặt tấm khuếch tán sạch để tránh ảnh hưởng hình ảnh.
• Không dùng sai loại tấm khuếch tán với ứng dụng đo chính xác.
• Cần xác nhận model nguồn sáng tương thích trước khi đặt phụ kiện.

Đối tượng phù hợp

• Nhà máy điện tử.
• Nhà máy sản xuất linh kiện.
• Dây chuyền kiểm tra ngoại quan tự động.
• Đơn vị tích hợp Machine Vision.
• Nhà phân phối thiết bị thị giác máy.
• Kỹ thuật viên bảo trì hệ thống camera công nghiệp.
