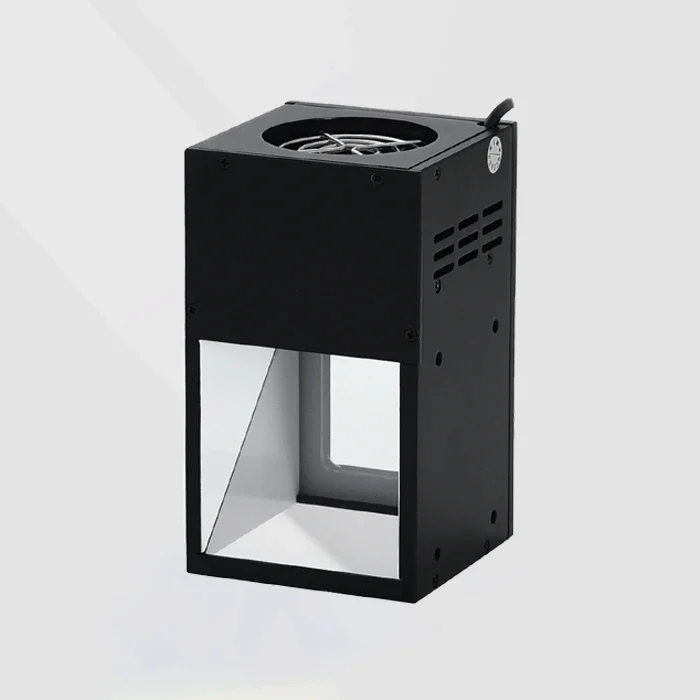

Nguồn sáng đồng trục độ sáng cao HC – Chiếu sáng cường độ cao cho hệ thống thị giác máy

Nguồn sáng đồng trục độ sáng cao HC là thiết bị chiếu sáng LED chuyên dụng cho hệ thống thị giác máy, sử dụng cơ cấu kính chia sáng để đưa ánh sáng theo hướng gần trùng với trục quan sát của camera. Sản phẩm được thiết kế nhằm tạo vùng chiếu sáng mạnh, đồng đều trên các bề mặt phẳng, phản quang hoặc có chi tiết trong suốt, phù hợp cho kiểm tra cụm camera điện thoại, linh kiện quang học, kính, kim loại và các sản phẩm cần độ tương phản hình ảnh cao. Với điện áp hoạt động 24V DC, công suất lớn, kính tăng truyền sáng, tấm khuếch tán, quạt làm mát và ba model HC-40, HC-60, HC-80, sản phẩm hỗ trợ camera thu nhận hình ảnh rõ ràng trong các ứng dụng kiểm tra chính xác.

Nguồn sáng đồng trục độ sáng cao HC Là Gì?

Nguồn sáng đồng trục độ sáng cao HC là nguồn sáng LED đồng trục có cường độ chiếu sáng cao. Ánh sáng từ dãy LED đi qua tấm khuếch tán, được kính chia sáng phản xạ xuống vật thể, sau đó hình ảnh phản xạ từ vật thể truyền qua hệ quang học để camera ghi nhận.

• Loại sản phẩm: Nguồn sáng LED đồng trục độ sáng cao cho Machine Vision.
• Series: HC.
• Điện áp hoạt động: 24V DC.
• Chức năng chính: Tạo ánh sáng mạnh, đồng đều theo hướng gần đồng trục với camera.
• Ứng dụng tiêu biểu: Kiểm tra bề mặt phản quang, linh kiện trong suốt, cụm camera, kính, kim loại phẳng và chi tiết quang học.

So với nguồn sáng đồng trục thông thường, series HC sử dụng LED công suất cao và có quạt hỗ trợ làm mát. Thiết kế này phù hợp với các hệ thống cần cường độ sáng lớn, khoảng cách làm việc phù hợp hoặc thời gian phơi sáng ngắn để kiểm tra sản phẩm trên dây chuyền tự động.

Đặc Điểm Sản Phẩm

1. Sử dụng LED công suất cao để tạo cường độ chiếu sáng lớn.
2. Ánh sáng được dẫn qua kính chia sáng theo hướng gần trùng với trục camera.
3. Hỗ trợ giảm bóng đổ và hạn chế chênh lệch ánh sáng trên bề mặt phẳng.
4. Có kính tăng truyền sáng và tấm khuếch tán để cải thiện hiệu quả quang học.
5. Tích hợp quạt làm mát, phù hợp với công suất vận hành cao của series HC.
6. Có ba kích thước tiêu chuẩn HC-40, HC-60 và HC-80.
7. Hỗ trợ ánh sáng đỏ, trắng, xanh dương, xanh lá hoặc hồng ngoại 940 nm tùy phiên bản.
8. Phù hợp cho kiểm tra bề mặt phản quang, chi tiết trong suốt và linh kiện yêu cầu hình ảnh rõ nét.

Cấu Tạo Nguồn Sáng Đồng Trục Độ Sáng Cao HC

Sơ đồ cấu tạo trong tài liệu thể hiện các bộ phận chính:

1. Kính tăng truyền sáng: Hỗ trợ ánh sáng truyền qua hệ quang học với hiệu suất phù hợp.
2. Tấm khuếch tán: Làm mềm ánh sáng, giảm điểm sáng LED và tăng độ đồng đều.
3. Kính chia sáng: Phản xạ ánh sáng LED xuống vật thể đồng thời cho phép camera quan sát theo trục quang học.
4. Dãy LED: Cung cấp ánh sáng cường độ cao theo màu được lựa chọn.
5. Bo mạch PCB: Cố định LED và thực hiện kết nối điện.
6. Vỏ ngoài: Bảo vệ linh kiện, hỗ trợ lắp đặt và tản nhiệt.
7. Quạt làm mát: Hỗ trợ giải nhiệt khi nguồn sáng hoạt động ở công suất cao.

Cấu trúc dạng hộp giúp cố định kính chia sáng ở góc làm việc phù hợp. Camera được bố trí tại cửa quan sát phía trên, trong khi vật thể đặt bên dưới vùng phát sáng. Ánh sáng từ LED ở bên hông được phản xạ xuống vật thể, tạo điều kiện chiếu sáng trực diện và ổn định.

Quy Tắc Đặt Tên Model

Cấu trúc model được thể hiện theo dạng:

HC - 80 - R

• HC: Nguồn sáng đồng trục độ sáng cao – High brightness coaxial light source.
• 80: Quy cách bề mặt phát sáng – Luminous surface.
• R: Màu ánh sáng – Luminous color.

Quy ước màu ánh sáng:

• R: Ánh sáng đỏ.
• W: Ánh sáng trắng.
• B: Ánh sáng xanh dương.
• G: Ánh sáng xanh lá.
• IR 940 nm: Ánh sáng hồng ngoại bước sóng 940 nm.

Ví dụ, HC-60-R là nguồn sáng đồng trục độ sáng cao series HC, quy cách phát sáng 60 và sử dụng ánh sáng đỏ.

Thông Số Kỹ Thuật Chung

Bảng Đầy Đủ Model Nguồn Sáng Đồng Trục Độ Sáng Cao HC

Quy ước thông số trong bảng:

• R: Công suất phiên bản ánh sáng đỏ.
• W/B/G: Công suất áp dụng cho phiên bản ánh sáng trắng, xanh dương hoặc xanh lá.
• IR 940 nm: Công suất phiên bản ánh sáng hồng ngoại bước sóng 940 nm.
• Trọng lượng là giá trị xấp xỉ theo bảng thông số series.
• Quy cách 40, 60 và 80 trong model thể hiện thông số bề mặt phát sáng theo quy tắc đặt tên của nhà sản xuất.

Lưu ý khi lựa chọn model:

• HC-40 phù hợp với trường nhìn nhỏ và không gian lắp đặt gọn.
• HC-60 phù hợp với trường nhìn trung bình và yêu cầu cường độ sáng cao hơn.
• HC-80 phù hợp với vùng quan sát lớn hơn và cần công suất chiếu sáng cao.
• Công suất bộ điều khiển phải đáp ứng đúng phiên bản màu và model được lựa chọn.

Ứng Dụng Kiểm Tra Độ Khít Của Cụm Camera

Tài liệu minh họa ứng dụng sử dụng model HC-60-R để kiểm tra độ khít hoặc trạng thái lắp ghép của cụm linh kiện quanh camera điện thoại.

Trong điều kiện ánh sáng thông thường, các vùng trong suốt và phản quang quanh cụm camera tạo hình ảnh có độ tương phản thấp hoặc xuất hiện điểm sáng mạnh. Nguồn sáng đỏ HC-60-R đưa ánh sáng theo hướng đồng trục, giúp làm rõ biên dạng, vùng lắp ghép và các chi tiết cần đo.

Ứng dụng này phù hợp với kiểm tra khoảng hở, vị trí, độ lệch, trạng thái lắp ráp và ngoại quan của cụm camera, ống kính hoặc linh kiện quang học trên dây chuyền sản xuất điện tử.

Ưu Điểm Nổi Bật

1. Cường độ chiếu sáng cao

• LED công suất cao tạo nguồn sáng mạnh hơn cho các bài toán yêu cầu thời gian phơi sáng ngắn.
• Phù hợp với camera độ phân giải cao và dây chuyền kiểm tra tốc độ lớn.
• Hỗ trợ làm rõ chi tiết trên vật thể có độ phản xạ thấp hoặc qua lớp vật liệu trong suốt.

2. Chiếu sáng gần đồng trục với camera

• Ánh sáng được kính chia sáng phản xạ xuống vật thể theo hướng gần trùng với trục quan sát.
• Hạn chế bóng do camera, khung máy hoặc chi tiết nổi tạo ra.
• Phù hợp với bề mặt phẳng, kính, kim loại và cụm linh kiện quang học.

3. Hỗ trợ kiểm tra bề mặt phản quang

• Ánh sáng trực diện giúp giảm chênh lệch độ sáng giữa các vùng trên bề mặt phẳng.
• Hỗ trợ làm rõ đường biên, lỗ, khe và vị trí lắp ráp.
• Phù hợp với linh kiện có vùng trong suốt xen kẽ vùng phản xạ.

4. Nhiều lựa chọn màu và bước sóng

• Ánh sáng đỏ phù hợp với một số vật liệu trong suốt và ứng dụng tăng tương phản.
• Ánh sáng trắng phù hợp với kiểm tra ngoại quan tổng quát.
• Ánh sáng xanh dương hoặc xanh lá có thể lựa chọn theo màu sắc vật thể.
• Phiên bản IR 940 nm phù hợp với camera có độ nhạy hồng ngoại và ứng dụng chuyên biệt.

5. Tích hợp quạt làm mát

• Quạt hỗ trợ giải nhiệt cho LED và bộ phận bên trong khi vận hành công suất cao.
• Giúp duy trì điều kiện làm việc ổn định hơn trong chu kỳ kiểm tra liên tục.
• Cần giữ khe thông gió sạch để bảo đảm lưu thông không khí.

6. Ba kích thước đáp ứng nhiều trường nhìn

• HC-40 phù hợp với vùng quan sát nhỏ.
• HC-60 phù hợp với ứng dụng cỡ trung bình.
• HC-80 đáp ứng trường nhìn và yêu cầu công suất lớn hơn.

7. Thuận tiện tích hợp vào máy kiểm tra

• Thiết kế dạng hộp giúp cố định cụm quang học và hạn chế ánh sáng môi trường.
• Camera có thể lắp thẳng hàng với cửa quan sát phía trên.
• Nguồn sáng có thể cố định trên khung máy hoặc cụm kiểm tra chuyên dụng.

Ứng Dụng Thực Tế

Kiểm tra cụm camera điện thoại

Nguồn sáng hỗ trợ quan sát vòng đệm, khung cách ly, lỗ ống kính, vị trí lắp ghép và các vùng phản xạ quanh cụm camera.

Kiểm tra kính và linh kiện trong suốt

Ánh sáng đồng trục giúp làm rõ đường biên, vết bẩn, sai lệch vị trí và một số khuyết tật trên kính hoặc vật liệu trong suốt.

Kiểm tra bề mặt kim loại phẳng

Sản phẩm phù hợp với chi tiết gia công, tấm kim loại, bề mặt mạ và linh kiện có độ phản xạ cao.

Kiểm tra ký tự và mã khắc

Nguồn sáng giúp làm rõ ký tự khắc laser, mã nhận dạng và dấu Mark trên bề mặt phản quang.

Kiểm tra PCB và linh kiện điện tử

Có thể sử dụng để quan sát pad, chân linh kiện, IC, vùng lắp ráp và bề mặt bo mạch cần ánh sáng trực diện.

Đo kích thước và vị trí

Hình ảnh rõ đường biên hỗ trợ phần mềm thị giác đo khoảng cách, kích thước, độ lệch và vị trí tương đối của chi tiết.

Kiểm tra linh kiện quang học

Phù hợp với ống kính, vòng giữ kính, khung camera và các chi tiết có bề mặt phản xạ hoặc trong suốt.

Cách Lựa Chọn Model

Chọn theo trường nhìn camera

Bề mặt phát sáng và cửa quan sát phải bao phủ trường nhìn của camera mà không che khuất góc ảnh.

• Trường nhìn nhỏ có thể tham khảo HC-40.
• Trường nhìn trung bình có thể tham khảo HC-60.
• Trường nhìn lớn hơn có thể tham khảo HC-80.

Chọn theo màu ánh sáng

• R – Đỏ: Linh kiện trong suốt, cụm camera và vật thể tạo tương phản tốt dưới ánh sáng đỏ.
• W – Trắng: Kiểm tra ngoại quan tổng quát và vật thể đa màu.
• B – Xanh dương: Có thể phù hợp với vật thể màu đỏ, vàng hoặc một số lớp phủ đặc biệt.
• G – Xanh lá: Có thể tăng tương phản trên vật thể màu đỏ hoặc cam.
• IR 940 nm: Dùng với camera hỗ trợ hồng ngoại và vật liệu có đặc tính truyền hoặc phản xạ phù hợp.

Chọn theo công suất bộ điều khiển

Công suất kênh điều khiển phải lớn hơn hoặc bằng công suất của nguồn sáng theo model và màu được chọn. Ví dụ, HC-80 phiên bản W/B/G có công suất 60 W nên cần bộ điều khiển đáp ứng tải tương ứng.

Chọn theo không gian lắp đặt

Cần kiểm tra kích thước vỏ, vị trí camera, cửa quan sát, hướng đi dây và khoảng thông gió cho quạt trước khi lắp máy.

Chọn theo tốc độ kiểm tra

Dây chuyền tốc độ cao cần cường độ sáng lớn để giảm thời gian phơi sáng. Có thể lựa chọn model công suất cao hơn nhưng phải bảo đảm bộ điều khiển và khả năng làm mát phù hợp.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng model HC-40, HC-60 hoặc HC-80.
   • Xác nhận điện áp 24V, màu ánh sáng và công suất tương ứng.
   • Kiểm tra trường nhìn camera, khoảng cách làm việc và kích thước vật thể.
   • Lựa chọn bộ điều khiển có công suất phù hợp.

2. Lắp đặt:

   • Ngắt nguồn bộ điều khiển trước khi đấu nối.
   • Lắp camera thẳng hàng với cửa quan sát phía trên nguồn sáng.
   • Đặt vật thể tại vùng chiếu sáng phía dưới kính chia sáng.
   • Cố định nguồn sáng chắc chắn để tránh rung hoặc thay đổi góc quang học.
   • Giữ khoảng trống quanh quạt và khe thông gió.

3. Hiệu chỉnh ánh sáng:

   • Bắt đầu với cường độ thấp và tăng dần.
   • Điều chỉnh khẩu độ, thời gian phơi sáng và gain của camera.
   • Kiểm tra độ đồng đều tại trung tâm và các cạnh của trường nhìn.
   • Thay đổi khoảng cách làm việc nếu xuất hiện vùng quá sáng hoặc mất chi tiết.

4. Vận hành:

   • Chạy thử với mẫu đạt và mẫu lỗi.
   • Kiểm tra khả năng nhận dạng trên vùng trong suốt và vùng phản quang.
   • Theo dõi hoạt động của quạt làm mát trong quá trình sử dụng.
   • Đồng bộ tín hiệu kích sáng với camera nếu bộ điều khiển hỗ trợ và dây chuyền chạy tốc độ cao.

5. Bảo trì:

   • Vệ sinh kính tăng truyền sáng, kính chia sáng và tấm khuếch tán bằng khăn mềm chuyên dụng.
   • Không chạm tay trực tiếp hoặc dùng vật sắc nhọn trên bề mặt quang học.
   • Kiểm tra định kỳ quạt, khe thông gió, dây dẫn và đầu nối.
   • Loại bỏ bụi bẩn để tránh ảnh hưởng đến độ sáng và khả năng tản nhiệt.

Lưu ý khi sử dụng:

• Chỉ sử dụng nguồn điện và bộ điều khiển phù hợp với điện áp 24V.
• Không cấp công suất vượt thông số của từng model và phiên bản màu.
• Không tự ý tháo hoặc thay đổi góc của kính chia sáng.
• Không che quạt hoặc khe thông gió khi thiết bị đang hoạt động.
• Không nhìn trực tiếp vào nguồn sáng cường độ cao trong thời gian dài.
• Cần xác nhận model, màu ánh sáng, đầu nối và bộ điều khiển trước khi đặt hàng.
• Nên để kỹ thuật viên Machine Vision thực hiện lắp đặt và hiệu chỉnh.

Đối Tượng Phù Hợp

• Nhà máy điện tử: Kiểm tra cụm camera, linh kiện, PCB và chi tiết lắp ráp chính xác.
• Doanh nghiệp sản xuất điện thoại: Kiểm tra module camera, vòng đệm, khung cách ly và linh kiện quang học.
• Nhà máy kính và quang học: Quan sát bề mặt kính, thấu kính và chi tiết trong suốt.
• Doanh nghiệp cơ khí chính xác: Kiểm tra bề mặt kim loại, kích thước và vị trí chi tiết.
• Đơn vị tích hợp Machine Vision: Xây dựng hệ thống kiểm tra phản quang và đo lường tự động.
• Nhà chế tạo máy: Tích hợp nguồn sáng vào máy kiểm tra, máy lắp ráp và dây chuyền phân loại.
• Đơn vị bảo trì kỹ thuật: Thay thế hoặc nâng cấp nguồn sáng đồng trục trong hệ thống đang vận hành.
