Khối nở bọc cao su và khối nở kim loại cho Trục khí nở Air Shaft

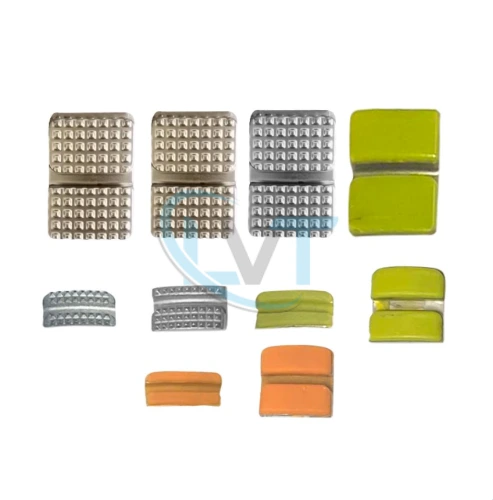

Khối nở bọc cao su và khối nở kim loại Rubber Coated Expansion Block / Metal Expansion Block (包胶胀块 / 金属胀块) là các chi tiết thuộc cơ cấu kẹp của Trục khí nở Air Shaft. Khi túi khí bên trong trục được cấp khí, lực giãn nở đẩy các khối này nhô ra khỏi bề mặt shaft để tiếp xúc với mặt trong của lõi cuộn, qua đó tạo lực kẹp và hỗ trợ truyền mô-men khi cuốn hoặc xả vật liệu. Hình sản phẩm thể hiện nhiều kiểu expansion block với kích thước, hình dạng và bề mặt khác nhau, bao gồm loại kim loại có bề mặt tạo nhám và loại được phủ vật liệu đàn hồi màu vàng/cam. Việc thay thế cần đối chiếu chính xác với cấu tạo Air Shaft đang sử dụng.

Tổng quan về sản phẩm

Expansion Block là thành phần chuyển động nằm trên bề mặt hoặc trong rãnh của một số loại Air Shaft. Khi hệ thống khí nén hoạt động, bladder bên trong shaft tạo lực đẩy làm expansion block dịch chuyển ra ngoài và ép vào thành trong của lõi cuộn.

Hai nhóm thể hiện trên hình gồm Metal Expansion Block và Rubber Coated Expansion Block. Loại kim loại có thể sử dụng bề mặt tạo nhám/răng để tăng khả năng tiếp xúc cơ học, trong khi loại bọc vật liệu đàn hồi tạo một bề mặt tiếp xúc khác với lõi. Cấu hình phù hợp phụ thuộc thiết kế shaft và loại lõi mà máy sử dụng.

Expansion block là chi tiết trực tiếp tiếp xúc hoặc tham gia cơ cấu tiếp xúc với lõi nên tình trạng mài mòn, biến dạng và độ đồng đều giữa các block có thể ảnh hưởng tới khả năng kẹp của Air Shaft.

Thông số kỹ thuật

Lưu ý: hình ảnh không cung cấp model Air Shaft, kích thước expansion block, vật liệu kim loại, vật liệu lớp phủ hoặc độ cứng của lớp phủ. Các thông số này không nên suy đoán từ màu sắc hay hình dạng sản phẩm.

Đặc điểm nổi bật và lợi ích

• Trực tiếp tham gia cơ cấu kẹp lõi: expansion block nhô ra khi shaft được cấp khí, tạo bề mặt tiếp xúc cần thiết để giữ lõi cuộn.
• Có phiên bản kim loại: bề mặt kim loại có thể được gia công tạo nhám/răng theo thiết kế nhằm tăng khả năng bám cơ học với lõi tương thích.
• Có phiên bản bọc vật liệu đàn hồi: lớp phủ tạo kiểu tiếp xúc khác so với kim loại trực tiếp và được lựa chọn theo yêu cầu của từng shaft/lõi cuộn.
• Nhiều kích thước và hình dạng: cho phép sử dụng trên các thiết kế Air Shaft khác nhau nhưng đồng thời yêu cầu đối chiếu chính xác khi thay thế.
• Có thể thay riêng khi bảo trì: expansion block bị mòn hoặc hư hỏng có thể được kiểm tra để thay thế riêng nếu kết cấu shaft cho phép.
• Ảnh hưởng đến độ đồng đều khi kẹp: các block có kích thước hoặc mức độ mài mòn khác nhau có thể khiến cơ cấu nở tiếp xúc không đồng đều với lõi.

Nguyên lý hoạt động

Khi khí nén được đưa qua valve vào bladder bên trong Air Shaft, túi khí giãn nở và tạo lực lên các expansion block hoặc cơ cấu truyền lực liên quan. Các block dịch chuyển theo phương được thiết kế và nhô ra khỏi bề mặt trục.

Khi expansion block tiếp xúc với mặt trong của lõi cuộn, lực ép tạo ra ma sát hoặc liên kết cơ học cần thiết để giữ lõi trên shaft. Nhờ đó, mô-men từ shaft có thể được truyền tới cuộn vật liệu trong quá trình winding hoặc unwinding.

Khi xả khí, bladder giảm thể tích và expansion block trở về vị trí thu lại theo cơ cấu của shaft, cho phép tháo lõi hoặc thay cuộn.

Ứng dụng

Expansion Block cho Air Shaft thường liên quan tới các thiết bị xử lý vật liệu dạng cuộn như:

• Trục khí nở Air Shaft.
• Máy chia cuộn slitter.
• Máy rewinding và winding.
• Máy cuộn và xả cuộn.
• Máy in vật liệu dạng cuộn.
• Máy gia công giấy và bao bì.
• Máy gia công film, màng nhựa.
• Dây chuyền converting vật liệu dạng cuộn.

Khi nào nên lựa chọn Expansion Block này?

Sản phẩm phù hợp khi cần thay thế khối nở bị mòn, hư hỏng hoặc thất lạc trên Air Shaft có kết cấu tương ứng. Nếu trục vẫn giữ áp nhưng một vị trí không nở đúng hoặc khả năng giữ lõi không đồng đều, expansion block và cơ cấu dẫn hướng của block là những thành phần nên được kiểm tra.

Khi lựa chọn cần đối chiếu chiều dài, chiều rộng, chiều cao, độ cong, cấu tạo mặt dưới, bề mặt tiếp xúc và kiểu rãnh lắp. Với loại bọc cao su hoặc vật liệu đàn hồi, cần xác nhận thêm vật liệu và đặc tính lớp phủ nếu nhà sản xuất có quy định.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác định chính xác loại và kích thước Air Shaft đang sử dụng.
• Đo chiều dài, chiều rộng và chiều cao của expansion block cũ.
• Kiểm tra độ cong của block theo đường kính thân shaft.
• Đối chiếu cấu tạo mặt dưới và vị trí tiếp xúc với bladder/cơ cấu truyền lực.
• Với Metal Expansion Block, kiểm tra hình dạng và cấu trúc bề mặt tạo nhám.
• Với Rubber Coated Expansion Block, không lựa chọn chỉ dựa vào màu lớp phủ.
• Không mặc định hai block có kích thước gần giống nhau có thể lắp thay thế cho nhau.
• Nếu nhiều block nở yếu đồng thời, cần kiểm tra thêm bladder, valve và khả năng giữ áp của hệ thống khí thay vì chỉ thay expansion block.

Câu hỏi thường gặp

Expansion Block trên Air Shaft dùng để làm gì?

Expansion Block là chi tiết của cơ cấu nở, được đẩy ra khi Air Shaft được cấp khí để tạo tiếp xúc và lực kẹp với mặt trong của lõi cuộn.

Rubber Coated Expansion Block khác Metal Expansion Block thế nào?

Khác biệt dễ nhận thấy là bề mặt tiếp xúc: một loại có lớp phủ đàn hồi, loại còn lại sử dụng bề mặt kim loại. Loại phù hợp phải căn cứ vào thiết kế Air Shaft và lõi cuộn thực tế.

Có thể thay khối nở bọc cao su bằng khối kim loại không?

Không nên tự thay đổi loại block nếu chưa xác nhận thiết kế của shaft. Hình dạng, kích thước và đặc tính bề mặt tiếp xúc có thể ảnh hưởng trực tiếp tới khả năng kẹp lõi.

Expansion Block bị mòn có cần thay toàn bộ Air Shaft không?

Không nhất thiết. Nếu shaft và các bộ phận khác vẫn đạt yêu cầu, có thể kiểm tra khả năng thay riêng expansion block tương thích.

Cần cung cấp thông tin gì khi mua Expansion Block thay thế?

Nên cung cấp ảnh Air Shaft, ảnh block cũ ở cả mặt trên và mặt dưới, kích thước thực tế, số lượng cần thay và model shaft nếu có.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm Rubber Coated Expansion Block hoặc Metal Expansion Block cho Trục khí nở Air Shaft, khách hàng có thể gửi Điện Tử LVT ảnh trục, ảnh chi tiết block cũ và kích thước thực tế. Nếu không còn model, nên chụp thêm rãnh lắp và mặt dưới của phụ kiện để hỗ trợ đối chiếu cấu tạo.

Việc xác định đúng kích thước, hình dạng và kiểu bề mặt Expansion Block giúp hạn chế trường hợp phụ kiện có hình thức tương tự nhưng không phù hợp với Air Shaft đang sử dụng.
